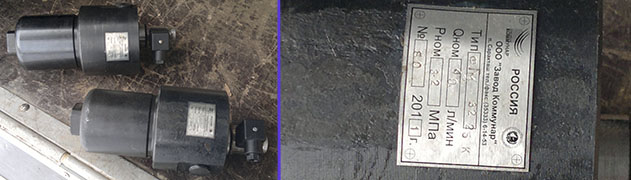

Фильтры напорные 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*

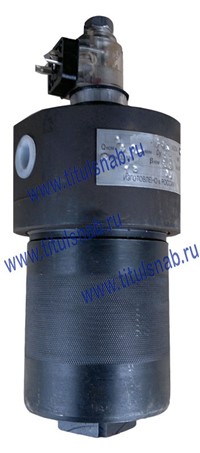

 Фильтр 1ФГМ32-25К |
Фильтры 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-* напорные (гидравлические) с индикатором загрязнённости (замена устаревшего исполнения фильтров ФГИ, Ф7) на номинальное давление 32 МПа предназначены для очистки от механических примесей минеральных масел. Фильтры ФГМ32 применяются в металлорежущих, деревообрабатывающих и других станках, а также в кузнечно-прессовом и литейном оборудовании. Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температуре до 80 °C. Фильтры напорные 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-* изготавливаются на номинальное давление 32 МПа (ФГМ32 - четыре габарита). По тонкости фильтрации изготавливаются следующие вариации: 5, 10, 25 и 40 мкм.
|
Обозначения фильтров 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*
| 1ФГМ | 32 | - | 25 | К | УХЛ4 | ||||
|
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
|
|||||||||
 |
|||||||||
|
Тип резьбы на входном и выходном отверстиях фильтра:
К = коническая М = метрическая |
|||||||||
|
|||||||||
|
Номинальная тонкость фильтрации:
05 = 5 мкм 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм |
|||||||||
|
|||||||||
|
32 = номинальное давление 32 МПа
|
|||||||||
|
|||||||||
|
Исполнение фильтра по габариту:
1ФГМ = Ду 12 мм 2ФГМ = Ду 20 мм 3ФГМ = Ду 32 мм 4ФГМ = Ду 40 мм |
|||||||||
Основные параметры фильтров напорных 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*
| Марка фильтра | Условный проход / Резьба | Номинальное давление | Номинальный расход | Вес | Габаритные размеры |
| мм / K (M) | МПа | л/мин | кг | мм | |
| Фильтр 1ФГМ32-05К(05М) | Ду=12 / К1/2"(М22х1,5) | 32 | 15,5 | 5,6 | 268x106 |
| Фильтр 1ФГМ32-10К(10М) | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фильтр 1ФГМ32-25К(25М) | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фильтр 1ФГМ32-40К(40М) | Ду=12 / К1/2"(М22х1,5) | 32 | 50 | 5,6 | 268x106 |
| Фильтр 2ФГМ32-05К(05М) | Ду=20 / К3/4"(М27х1,5) | 32 | 25 | 7,0 | 368x106 |
| Фильтр 2ФГМ32-10К(10М) | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фильтр 2ФГМ32-25К(25М) | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фильтр 2ФГМ32-40К(40М) | Ду=20 / К3/4"(М27х1,5) | 32 | 100 | 7,0 | 368x106 |
| Фильтр 3ФГМ32-05К(05М) | Ду=32 / К1 1/4"(М42х2) | 32 | 63 | 14,7 | 413x150 |
| Фильтр 3ФГМ32-10К(10М) | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фильтр 3ФГМ32-25К(25М) | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фильтр 3ФГМ32-40К(40М) | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фильтр 4ФГМ32-05К(05М) | Ду=40 / К1 1/2"(М48х2) | 32 | 100 | 19,5 | 413x150 |
| Фильтр 4ФГМ32-10К(10М) | Ду=40 / К1 1/2"(М48х2) | 32 | 320 | 19,5 | 413x150 |
| Фильтр 4ФГМ32-25К(25М) | Ду=40 / К1 1/2"(М48х2) | 32 | 320 | 19,5 | 413x150 |
| Фильтр 4ФГМ32-40К(40М) | Ду=40 / К1 1/2"(М48х2) | 32 | 400 | 19,5 | 413x150 |
Таблица аналогов ФГМ
|
Марка предлагаемого фильтра |
Аналог |
Аналог |
Аналог |
Аналог |
|
1ФГМ 32-10К |
1ФГМ 16-10К |
ФГИ-12/3-10К |
12-10КВ |
Ф7М 12-10/200 |
|
1ФГМ 32-25К |
1ФГМ 16-25К |
ФГИ-12/3-25К |
12-25КВ |
Ф7М 12-25/200 |
|
1ФГМ 32-40К |
1ФГМ 16-40К |
ФГИ-12/3-40К |
12-40КВ |
Ф7М 12-40/200 |
|
2ФГМ 32-10К |
2ФГМ 16-10К |
ФГИ-20/3-10К |
20-10КВ |
Ф7М 20-10/200 |
|
2ФГМ 32-25К |
2ФГМ 16-25К |
ФГИ-20/3-25К |
20-25КВ |
Ф7М 20-25/200 |
|
2ФГМ 32-40К |
2ФГМ 16-40К |
ФГИ-20/3-40К |
20-40КВ |
Ф7М 20-40/200 |
|
3ФГМ 32-10К |
--- |
ФГИ-32/3-10К |
32-10КВ |
Ф7М 32-10/200 |
|
3ФГМ 32-25К |
--- |
ФГИ-32/3-25К |
32-25КВ |
Ф7М 32-25/200 |
|
3ФГМ 32-40К |
--- |
ФГИ-32/3-40К |
32-40КВ |
Ф7М 32-40/200 |
|
4ФГМ 32-10К |
--- |
--- |
--- |
--- |
|
4ФГМ 32-25К |
--- |
--- |
--- |
--- |
|
4ФГМ 32-40К |
--- |
--- |
--- |
--- |
Рекомендации по эксплуатации фильтров 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*
Фильтры ФГМ устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.
Устройство фильтров 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*
Фильтр напорный с индикатором загрязненности типа ФГМ состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.
