Гидроклапаны редукционные 1Р203АЛ-200, 2Р203АЛ-200

Клапаны редукционные 1Р203АЛ-200 Ду=6 мм и 2Р203АЛ-200 Ду=10 мм применяются в составе гидрораспределителей 1Р203, 2Р2031Р323, 2Р323 для настройки давления управления. Выпускаемые гидроклапаны 1Р203.АЛ.200, 2Р203.АЛ.200 имеют следующие климатические исполнения УХЛ4, ХЛ1, О2, О4 по ГОСТ 15150.

Габаритные и присоединительные размеры
1Р203АЛ-200 (Ду=6 мм)

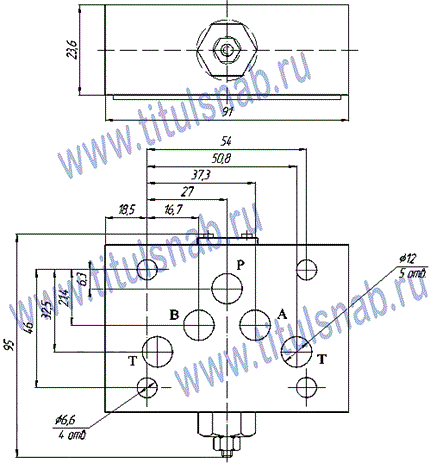

Габаритные и присоединительные размеры гидроклапанов 1Р203АЛ-200 (Ду=6 мм)

Гидросхема 1Р203АЛ-200

Гидросхема 1Р203АЛ-200

Габаритные и присоединительные размеры
2Р203АЛ-200 (Ду=10 мм)

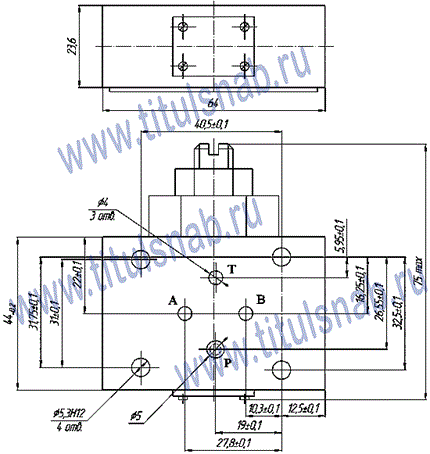

Габаритные и присоединительные размеры гидроклапанов 2Р203АЛ-200 (Ду=10 мм)





Гидросхема 2Р203АЛ-200

Гидросхема 2Р203АЛ-200

Основные характеристики гидроклапанов 1Р203АЛ-200, 2Р203АЛ-200

Параметры Клапан 1Р203АЛ-200 Клапан 2Р203АЛ-200
Условный проход, мм 6 10
Давление настройки, МПа 15...18
Номинальное давление на входе, МПа 32
Масса клапана, кг 0,5 0,75



Пример условного обозначения при заказе клапана с условным проходом 6 мм для, давлением 15...18 МПа, для районов с умеренным климатом: Гидроклапан редукционный 1Р203АЛ-200 УХЛ4
