Гидроклапаны предохранительные с переливным золотником Г52-1...
Справочная информация по Г52-1... (сняты с производства)

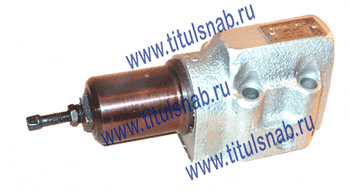

Гидроклапаны давления Г52-12, Г52-13, Г52-14, ПГ52-12, ПГ52-14



Клапаны предохранительные с переливным золотником Г52-12, Г52-13, Г52-14, Г52-16, Г52-17, Г52-19 (резьбового монтажа) и ПГ52-12, ПГ52-14, ПГ52-16 (стыкового монтажа) предназначены для предохранения гидросистемы от перегрузки давлением и разгрузки от давления с помощью дистанционного управления.


В настоящее время данные клапаны не выпускаются и заменяются гидроклапанами типа (П)(А,Б,В,Д)Г54-32(34,35).

Клапаны Г52-1... работают на чистом минеральном масле вязкостью 18-60мм²/сек при температуре масла до 50 °С. Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51).

Условное графическое обозначение Г52-1...

Условное графическое обозначение Г52-12, Г52-13, Г52-14, ПГ52-12, ПГ52-14

Параметры гидроклапанов Г52-1...

Параметр Типоразмер гидроклапана
Г52-12 ПГ52-12 Г52-13 Г52-14 ПГ52-14 Г52-16 ПГ52-16 Г52-17 Г52-19
Номинальный расход рабочей жидкости, л/мин 18 18 35 70 70 140 140 280 560
Наименьший рекомендуемый расход, л/мин 1 1 3 3 3 5 5 5 5
Номинальное давление, МПа 0,3 – 5,0 0,5 – 8,0
Давление разгрузки, МПа 0,08 0,2 0,3
Масса клапана, кг 2,4 2,6 4,4 4,9 8,0 8,2 8,0 20,7 39,2

Габаритные и присоединительные размеры гидроклапанов давления Г52-1...

Габаритные и присоединительные размеры гидроклапанов Г52-12, Г52-13, Г52-14, ПГ52-12, ПГ52-14
Размеры, мм Типоразмер
Г52-12 ПГ52-12 Г52-13 Г52-14 ПГ52-14 Г52-16 ПГ52-16 Г52-17 ПГ52-19
H 170 170 195 195 195 244 244 255 305
B 55 60 76 76 75 95 100 182 231
L 60 70 80 80 90 110 108 254 340
h 80 10 106 106 10 155 36 166 216
h1 50 70 65 65 82 88 119 63 135
h2 35 22 42 42 22 54 36 101 83
h3 9 9 9 9 9 13 13 13 13
b 50 60 65 65 75 80 80 110 130
b1 - 30 - - 37,5 - 45 55 65
C - 41 - - 63 - 70 - -
c1 - 28 - - 43 - 43 - -
c2 - 15 - - 23 - 16 - -
c3 - 26 - - 40 - 66 - -
c4 - 50 - - 67 - 82 - -
D 30 30 38 38 38 38 38 38 38
d - 16 - - 30 - 35 40 63
d1 - 11 - - 25 - 29 56 78
d2 - 10 - - 10 - 10 - -
d3 - 5 - - 5 - 5 - -
d4 - 9 - - 11 - 13 - -
d5 - 12 - - 17 - 20 - -
l - 8 - - 10 - 12 - -
K K 3/8" - К 1/2" К 3/4" - К 1 1/4" - - -
