Клапаны предохранительные встраиваемые КПВ

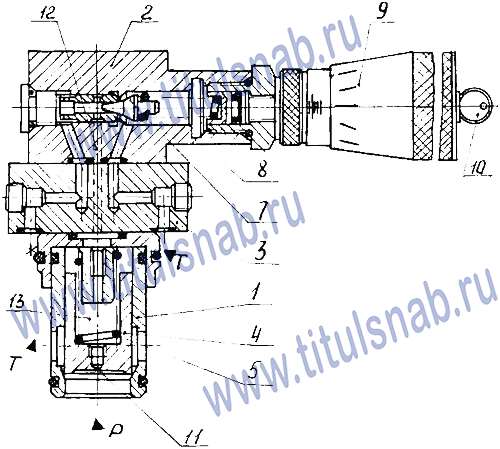

Устройство гидроклапана предохранительного КПВ-10, КПВ-20, КПВ-32



Клапаны предохранительные КПВ-10, КПВ-20, КПВ-32 с условными проходами 10 мм, 20 мм, 32 мм, соответственно, предназначены для предохранения от перегрузок гидравлической системы и для поддержания в ней постоянного давления.

Устройство:

Клапаны предохранительные КПВ20-000-06 и КПВ20-000-08 состоят из основного (комплект затвора) 1 и вспомогательного (управляющего) клапанов 2, связанных между собой посредством фланца 3. В патроне комплекта затвора установлен клапан 4, который прижимается к седлу пружиной 5. В корпусе вспомогательного клапана расположены игла 7, пружина 8. В качестве регулирующего элемента настройки давления применена рукоятка со шкалой и замковым устройством 9 под ключ 10.

Предохранительный клапан работает следующим образом:

Масло из системы (Р) через дроссель 11 в основном клапане по каналу 12 подводится к игле 7 вспомогательного клапана. Пока давление в системе, действующее на иглу 7, не превысит усилия настройки пружины 8, клапан 4 прижимается пружиной 5 к седлу. При повышении давления игла 7 открывает канал 12 и масло из надклапанной полости 13 поступает на слив (Т). При этом равновесие сил, действующих на клапан 4 нарушается и клапан под действием перепада давления на дросселе 11, поднимается, соединяя линию давления Р с линией слива Т. Как только давление в системе окажется ниже давления, на которое настроена пружина 8, вспомогательный клапан закроется. Давление, действующее на клапан 4 уравновешивается и усилием пружины 5 клапан прижмётся к седлу.

Пример применения предохранительных клапанов КПВ:

Клапан КПВ20-000-06 установлен в линии основного насоса. Он включает поршневой насос на систему, отключает его на слив и предохраняет от перегрузок давлением.
Клапан КПВ20-000-08 установлен в линии вспомогательного насоса. Он обеспечивает настройку давления в линии управления и предохраняет насос от перегрузок давлением.

Основные характеристики гидроклапанов КПВ

Обозначение Клапан КПВ10 Клапан КПВ20 Клапан КПВ32
Условный проход, мм 10 20 32
Давление на выходе номинальное / максимальное, МПа 32 / 35
Максимальное давление разгрузки, МПа 0,3
Диапазон регулирования КПВ...В1 / КПВ...В2 / КПВ...В3, МПа 0,5...10 / 1...20 / 2...32
Расход рабочей жидкости номинальный / максимальный / минимальный, дм³/мин 63 / 100 / 3 160 / 250 / 5 320 / 500 / 5
Внутренняя герметичность (максимальные внутренние утечки), см³/мин 40 60 100
Масса клапана (без рабочей жидкости) не более, кг 4,21 4,70 5,50
Максимальное превышение давления настройки при мгновенном возрастании давления, % 10
Время нарастания давления после прекращения разгрузки, с 0,1 0,15 0,2
Давление на сливе основного потока / линии управления, МПа 32 / 6

Структура условного обозначения клапана КПВ

КПВ   10   В   1 УХЛ4

Климатическое исполнение: для районов с умеренным климатом
Исполнение по диапазону регулирования:
1 – 0,5-10 МПа;
2 – 1-20 МПа;
3 – 2-32 МПа
Регулировочное устройство:
В – винт;
Р – рукоятка;
К – ключ
Исполнение по условному проходу
10 –10 мм;
20 –20 мм;
32 –32 мм;
Типа аппарата: гидроклапан предохранительный встраиваемый

Габаритные и присоединительные размеры гидроклапанов КПВ

Размеры гидроклапанов КПВ10, КПВ20, КПВ32



Шифр клапана Lмин / Lмакс a b n m d1 l H h ll D d
Клапан КПВ 10.В 116 / 122 65 55 45 35 M10 25 116 51 50 34 25
Клапан КПВ 10.Р 152 / 158 65 55 45 35 M10 25 116 51 50 34 25
Клапан КПВ 10.К 176 / 182 65 55 45 35 M10 25 116 51 50 34 25
Клапан КПВ 20.В 120 / 126 75 65 50 40 M12 25 124 59 58 44 34
Клапан КПВ 20.Р 156 / 162 75 65 50 40 M12 25 124 59 58 44 34
Клапан КПВ 20.К 180 / 186 75 65 50 40 M12 25 124 59 58 44 34
Клапан КПВ 32.В 126 / 132 86 76 58 48 M14 30 142 72 72 54 44
Клапан КПВ 32.Р 162 / 168 86 76 58 48 M14 30 142 72 72 54 44
Клапан КПВ 32.К 187 / 193 86 76 58 48 M14 30 142 72 72 54 44



Пример  обозначения клапана предохранительного встраиваемого с условным проходом 32 мм, с диапазоном регулировки давления 0,5...10 МПа, в качестве регулирующего элемента - рукоятка: КПВ 10.Р1 УХЛ4
