Гидроклапаны предохранительные МКПВ10/3Т2(3)Р1(2,3), МКПВ20/3Т2(3)Р1(2,3), МКПВ32/3Т2(3)Р1(2,3)

Габаритные и присоединительные размеры клапанов МКПВ-10/3Т2Р*, МКПВ-20/3Т2Р*, МКПВ-32/3Т2Р*

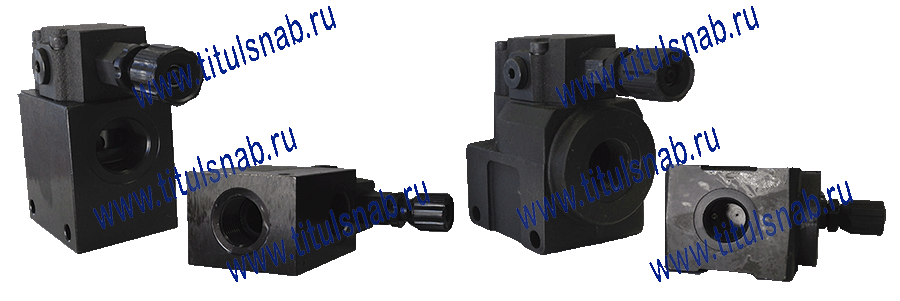

Клапан МКПВ 10/3Т2Р3, МКПВ 20/3Т2Р3

 Гидроклапаны предохранительные МКПВ-10/3Т*, МКПВ-20/3Т*, МКПВ-32/3Т* трубного монтажаприменяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем.

 Область применения гидроклапанов МКПВ-*/3Т* трубного монтажа: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

 Основные характеристики гидроклапана МКПВ-10/3Т*, МКПВ-20/3Т*, МКПВ-32/3Т*: гидроклапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 сантистокс при температуре от +10 до +70 °С; вид присоединения - трубный монтаж.

 Следует отметить, что если речь идёт о предохранительных клапанах с электромагнитной разгрузкой, то ремонт данного клапана может обойтись только лишь заменой электромагнитного управляющего элемента - электромагнитной катушки.

 Предохранительные клапаны давления непрямого действия МКПВ также существуют и в стыковом исполнении (монтаж на плиту).

 Ниже показаны габаритные и присоединительные размеры, варианты исполнений по управлению предохранительным клапаном непрямого действия МКПВ трубного монтажа с электромагнитной разгрузкой (МКПВ-*/3Т3Р*) и без неё (МКПВ-*/3Т2Р*).

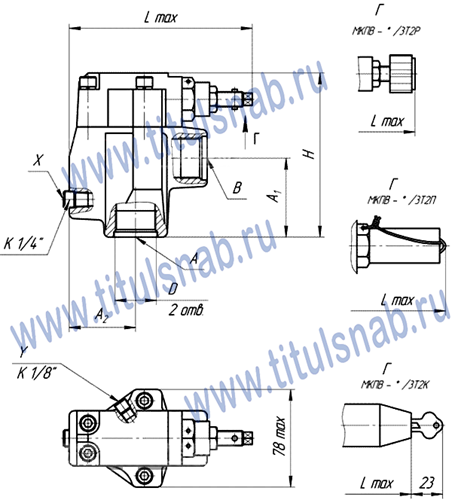

Габаритные и присоединительные размеры клапанов МКПВ-10/3Т2Р*, МКПВ-20/3Т2Р*, МКПВ-32/3Т2Р*

Габаритные и присоединительные размеры клапанов МКПВ-10/3Т2Р*, МКПВ-20/3Т2Р*, МКПВ-32/3Т2Р*



Шифр H не более Lmax A1±12/2 A2±12/2 D­7H
Гидроклапан МКПВ ­ 10/3T2В* 123 146,2 55,5 51 M27x2
Гидроклапан МКПВ ­ 10/3T2Р* 152,5
Гидроклапан МКПВ ­ 10/3T2П* 157,5
Гидроклапан МКПВ ­ 10/3T2К* 184,5
Гидроклапан МКПВ ­ 20/3T2В* 131 138,5 63 43 M33x2
Гидроклапан МКПВ ­ 20/3T2Р* 144,5
Гидроклапан МКПВ ­ 20/3T2П* 149,5
Гидроклапан МКПВ ­ 20/3T2К* 176,5
Гидроклапан МКПВ ­ 32/3T2В* 134 148,5 56 53 M46x2
Гидроклапан МКПВ ­ 32/3T2Р* 154,5
Гидроклапан МКПВ ­ 32/3T2Р* 159,5
Гидроклапан МКПВ ­ 32/3T2К* 186,5

Габаритные и присоединительные размеры клапанов МКПВ-10/3Т3Р*, МКПВ-20/3Т3Р*, МКПВ-32/3Т4Р*

Габаритные и присоединительные размеры клапанов МКПВ-10/3Т3Р*, МКПВ-20/3Т3Р*, МКПВ-32/3Т4Р*



Шифр H не более Lmax A1±12/2 A2±12/2 D­7H
Гидроклапан МКПВ ­ 10/3T3В*



190

166



55,5



51



M27x2

Гидроклапан МКПВ ­ 10/3T3Р* 166
Гидроклапан МКПВ ­ 10/3T3П* 166
Гидроклапан МКПВ ­ 10/3T3К* 184,5
Гидроклапан МКПВ ­ 20/3T3В*



206

158



63



43



M33x2

Гидроклапан МКПВ ­ 20/3T3Р* 158
Гидроклапан МКПВ ­ 20/3T3П* 158
Гидроклапан МКПВ ­ 20/3T3К* 176,5
Гидроклапан МКПВ ­ 32/3T3В*



209

168



56



53



M46x2

Гидроклапан МКПВ ­ 32/3T3Р* 168
Гидроклапан МКПВ ­ 32/3T3Р* 168
Гидроклапан МКПВ ­ 32/3T3К* 186,5
Гидроклапан МКПВ ­ 10/3T4В*



189

166



55,5



51



M27x2

Гидроклапан МКПВ ­ 10/3T4Р * 166
Гидроклапан МКПВ ­ 10/3T4П* 166
Гидроклапан МКПВ ­ 10/3T4К* 184,5
Гидроклапан МКПВ ­ 20/3T4В*



206

158



63



43



M33x2

Гидроклапан МКПВ ­ 20/3T4Р* 158
Гидроклапан МКПВ ­ 20/3T4П* 158
Гидроклапан МКПВ ­ 20/3T4К* 176,5
Гидроклапан МКПВ ­ 32/3T4В*



209

168



56



53



M46x2

Гидроклапан МКПВ ­ 32/3T4Р* 168
Гидроклапан МКПВ ­ 32/3T4Р* 168
Гидроклапан МКПВ ­ 32/3T4К* 186,5

Гидравлические схемы клапанов давления МКПВ трубного монтажа

Номер схемы Обозначение клапана Условное обозначение Функция клапана







2

МКПВ-10/3Т2Р,
МКПВ-10/3Т2Р1,
МКПВ-10/3Т2Р2,
МКПВ-10/3Т2Р3

МКПВ-20/3Т2Р,
МКПВ-20/3Т2Р1,
МКПВ-20/3Т2Р2,
МКПВ-20/3Т2Р3

МКПВ-32/3Т2Р,
МКПВ-32/3Т2Р1,
МКПВ-32/3Т2Р2,
МКПВ-32/3Т2Р3
Гидравлическая схема МКПВ-10/3Т2Р, МКПВ-10/3Т2Р1, МКПВ-10/3Т2Р2, МКПВ-10/3Т2Р3, МКПВ-20/3Т2Р, МКПВ-20/3Т2Р1, МКПВ-20/3Т2Р2, МКПВ-20/3Т2Р3







Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией







3

МКПВ-10/3Т3Р,
МКПВ-10/3Т3Р1,
МКПВ-10/3Т3Р2,
МКПВ-10/3Т3Р3

МКПВ-20/3Т3Р,
МКПВ-20/3Т3Р1,
МКПВ-20/3Т3Р2,
МКПВ-20/3Т3Р3

МКПВ-32/3Т3Р,
МКПВ-32/3Т3Р1,
МКПВ-32/3Т3Р2,
МКПВ-32/3Т3Р3
Гидравлическая схема МКПВ-10/3Т3Р, МКПВ-10/3Т3Р1, МКПВ-10/3Т3Р2, МКПВ-10/3Т3Р3, МКПВ-20/3Т3Р, МКПВ-20/3Т3Р1, МКПВ-20/3Т3Р2, МКПВ-20/3Т3Р3







Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом







4

МКПВ-10/3Т4Р,
МКПВ-10/3Т4Р1,
МКПВ-10/3Т4Р2,
МКПВ-10/3Т4Р3

МКПВ-20/3Т4Р,
МКПВ-20/3Т4Р1,
МКПВ-20/3Т4Р2,
МКПВ-20/3Т4Р3

МКПВ-32/3Т4Р,
МКПВ-32/3Т4Р1,
МКПВ-32/3Т4Р2,
МКПВ-32/3Т4Р1
Гидравлическая схема МКПВ-10/3Т4Р, МКПВ-10/3Т4Р1, МКПВ-10/3Т4Р2, МКПВ-10/3Т4Р3, МКПВ-20/3Т4Р, МКПВ-20/3Т4Р1, МКПВ-20/3Т4Р2, МКПВ-20/3Т4Р3







Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом

Основные параметры гидроклапана МКПВ трубного монтажа

Обозначение ( + устаревшее наименование) Ду, мм Номинальное давление, МПа Диапазон регулировки, МПа Номинальный расход, л/мин Вид управления разгрузкой Масса, кг
Клапан МКПВ10/3Т2Р 10 6,3 0,3-0,7 80,0







Дистанционное гидравлическое управление разгрузкой

3,45
Клапан МКПВ10/3Т2Р1 (аналог 10-10-1-11) 10,0 0,5-12,5
Клапан МКПВ10/3Т2Р2 (аналог 10-20-1-11) 20,0 2,0-25,0
Клапан МКПВ10/3Т2Р3 (аналог 10-32-1-11) 32,0 5,0-35,0
Клапан МКПВ20/3Т2Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т2Р1 (аналог 20-10-1-11) 10,0 0,5-12,5
Клапан МКПВ20/3Т2Р2 (аналог 20-20-1-11) 20,0 2,0-25,0
Клапан МКПВ20/3Т2Р3 (аналог 20-32-1-11) 32,0 5,0-35,0
Клапан МКПВ32/3Т2Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т2Р1 (аналог 32-10-1-11) 10,0 0,5-12,5
Клапан МКПВ32/3Т2Р2 (аналог 32-20-1-11) 20,0 2,0-25,0
Клапан МКПВ32/3Т2Р3 (аналог 32-32-1-11) 32,0 5,0-35,0
Клапан МКПВ10/3Т3Р 10 6,3 0,3-0,7 80,0







Электромагнитное управление разгрузкой, нормально разгруженный

3,45
Клапан МКПВ10/3Т3Р1 (аналог 10-10-1-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ10/3Т3Р2 (аналог 10-20-1-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ10/3Т3Р3 (аналог 10-32-1-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ20/3Т3Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т3Р1 (аналог 20-10-1-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ20/3Т3Р2 (аналог 20-20-1-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ20/3Т3Р3 (аналог 20-32-1-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ32/3Т3Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т3Р1 (аналог 32-10-1-133(-131,-132)) 10,0 0,5-12,5
Клапан МКПВ32/3Т3Р2 (аналог 32-20-1-133(-131,-132)) 20,0 2,0-25,0
Клапан МКПВ32/3Т3Р3 (аналог 32-32-1-133(-131,-132)) 32,0 5,0-35,0
Клапан МКПВ10/3Т4Р 10 6,3 0,3-0,7 80,0







Электромагнитное управление разгрузкой, нормально нагруженный

3,45
Клапан МКПВ10/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ10/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ10/3Т4Р3 32,0 5,0-35,0
Клапан МКПВ20/3Т4Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ20/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ20/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ32/3Т4Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ32/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ32/3Т4Р3 32,0 5,0-35,0



Пример условного обозначения гидроклапана предохранительного трубного монтажа, электромагнитное управление разгрузкой, нормально разгруженный, с диаметром условного прохода 20 мм, с номинальным рабочим давлением 10 МПа, с диапазоном регулировки давления 0,5-12,5 МПа, с номинальным расходом рабочей жидкости 160 л/мин, для районов с умеренным и холодным климатом:
     Гидроклапан предохранительный МКПВ-20/3Т3Р1 УХЛ4
     то же, но только с Ду=32 мм и расходом 320 л/мин:
     Гидроклапан предохранительный МКПВ-32/3Т3Р1 УХЛ4.
