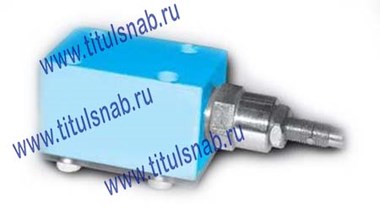

Клапаны предохранительные МКПВ-4/3C (Ду=4 мм)

Клапаны предохранительные МКПВ-4/3СВ1, МКПВ-4/3СВ2, МКПВ-4/3СВ3, МКПВ-4/3СР1, МКПВ-4/3СР2, МКПВ-4/3СР3

Гидроклапаны предохранительные МКПВ-4/3СВ1, МКПВ-4/3СВ2, МКПВ-4/3СВ3, МКПВ-4/3СР1, МКПВ-4/3СР2, МКПВ-4/3СР3 стыкового исполнения, с диаметром условного прохода 4 мм служат для поддержания установленного давления, предохраняет от превышения давления и разгрузки гидросистем от давления. Область применения предохранительных клапанов МКПВ 4/3С - гидроприводы прессов, станков, литейных и литьевых машин, а также другого оборудования.

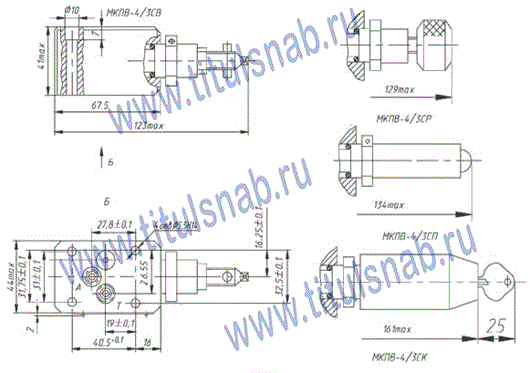

Габаритные и присоединительные размеры гидроклапанов МКПВ-4/3С

Габаритные и присоединительные размеры гидроклапанов МКПВ-4/3СВ1, МКПВ-4/3СВ2, МКПВ-4/3СВ3, МКПВ-4/3СР1, МКПВ-4/3СР2, МКПВ-4/3СР3



Структура условного обозначения клапана МКПВ-4/3С

МКПВ-4/3C   В   3   УХЛ 4

Категория размещения: 4
Климатическое исполнение:
УХЛ - для районов с умеренным климатом
Исполнение по диапазону регулирования:
1 – 0,5-10 МПа;
2 – 1-20 МПа;
3 – 2-32 МПа
Регулировочное устройство:
В – регулировочный винт с головкой под ключ;
Р – рукоятка;
К – ключ
П – защитный колпачок с опломбированием
Типа аппарата: клапан предохранительный, Ду=4 мм, ном. давление на входе 32 МПа, стыкового монтажа

Основные характеристики гидроклапанов предохранительных МКПВ-4/3С

Обозначение Клапан МКПВ-4/3СВ1
МКПВ-4/3СР1
Клапан МКПВ-4/3СВ2
МКПВ-4/3СР2
Клапан МКПВ-4/3СВ3
МКПВ-4/3СР3
Условный проход, мм 4
Диапазон регулировки давления, МПа 0,5...10 1...20 2...32
Расход рабочей жидкости номинальный / максимальный / минимальный, дм³/мин 4 / 5 / 2
Внутренняя герметичность (максимальные внутренние утечки), см³/мин 20 25 30
Максимальное превышение давления настройки клапана при мгновенном возрастании давления, % 2,5
Момент силы настройки не более, Нм 0,6
Определяющий параметр (передаваемая мощность), равный произведению величин номинального давления и номинального расхода, МПа*л/мин 40 80 128



Пример обозначения клапана предохранительного стыкового с условным проходом 4 мм, с диапазоном регулировки давления 0,5...10 МПа, в качестве регулирующего элемента - рукоятка: МКПВ-4/3СР1 УХЛ4
