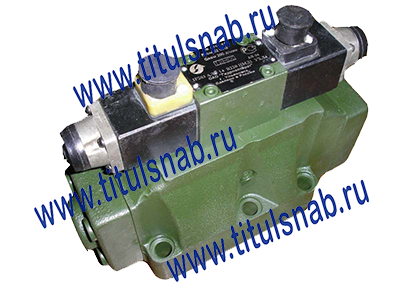

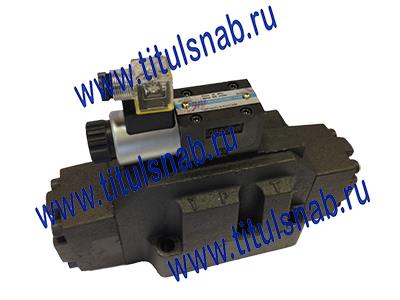

Гидрораспределители 1Р203, 1Р202, 2Р203, 2Р202 с электрогидравлическим управлением Ду=20 мм

Гидрораспределители 1Р203, 1Р202, 2Р203, 2Р202 золотниковые четырехлинейные с электрогидравлическим управлением предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.    Гидрораспределители 1Р203АЕ, 1Р203АЛ, 1Р203БЕ, 1Р203БЛ по ТУ2-053-1846-87 на номинальное давлении 32 МПа и гидрораспределители 1Р202АЕ, 1Р202АЛ, 1Р202БЕ, 1Р202БЛ на 20 МПа имеют электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника; смотреть схему условного обозначения гидрораспределителей 1Р203АЕ, 1Р203АЛ, 1Р203БЕ, 1Р203БЛ). Распределители с электрогидравлическим управлением IP203, IP202 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм.      Гидрораспределители 2Р203АЕ, 2Р203АЛ, 2Р203БЕ, 2Р203БЛ на номинальное давлении 32 МПа и гидрораспределители 2Р202АЕ, 2Р202АЛ, 2Р202БЕ, 2Р202БЛ на 20 МПа имеют также электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника; смотреть схему условного обозначения гидрораспределителей 2Р203АЕ, 2Р203АЛ, 2Р203БЕ, 2Р203БЛ). Конструкция распределителей2P203, 2P202 аналогична конструкции 1P203, 1P202, только пилоты Dy = 10 мм.      В корпусе гидрораспределителя методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри рисунок ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.      Соединение линий Х-Р в гидрораспределителях 1Р203, 1Р202, 2Р203, 2Р202 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.

Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).      Для уплотнения стыковой плоскости гидрораспределителей 1Р203-АЕ, 1Р203-АЛ, 1Р203-БЕ, 1Р203-БЛ применяются кольца по ГОСТ 9833-73:      028-032-25-2-2 (четыре кольца - для четырехлинейных),      024-030-36-2-2 (пять колец - для пятилинейных);      013-016-19-2-2 (три кольца).

Краткая техническая характеристика гидрораспределителей 1Р203, 1Р202, 2Р203, 2Р202

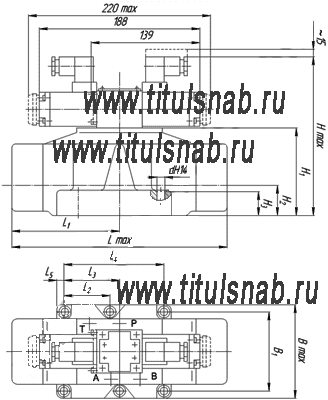

Габаритные и присоединительные размеры гидрораспределителей 1Р203АЛ, 1Р203БЛ, 1Р203АЕ, 1Р203БЕ

	Размер Значение, мм L 260 L1 130 L2 53,2 L3 77 L4 130 L5 11 В 114 В1 92 H 240 H1 110 H2 45 H3 38 d 13

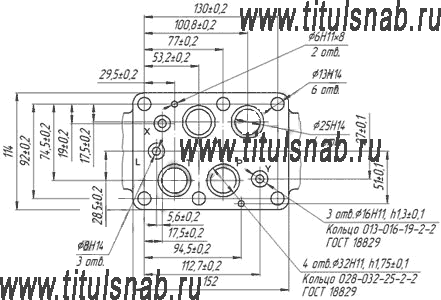

Примечание:    - гидрораспределители 1р203ае, 1р203бе несколько отличаются по габаритам от приведённого выше чертежа гидрораспределителя 1р203ал, 1р203бл в связи с тем, что пилотный клапан у 1р203ае, 1р203бе - одномагнитный.		Примечания:    - отверстие L (слив утечек) - для исполнения с гидравлическим возвратом золотника;    - отверстие X - кроме гидрораспределителей с непосредственным управлением;    - отверстие Y - дренаж для исполнения 1Рн...

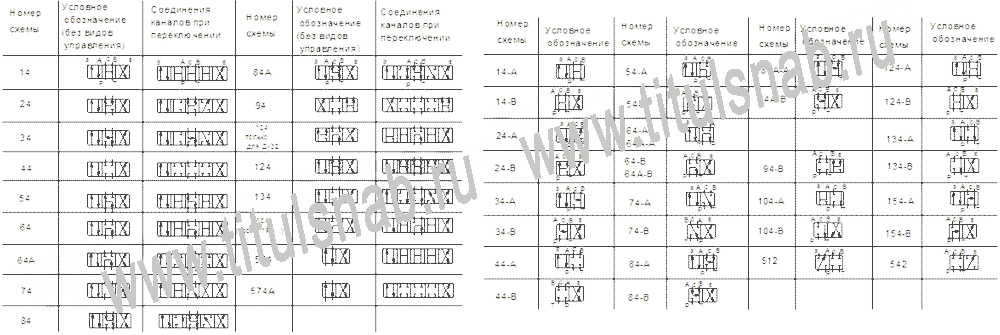

Схемы распределения потоков рабочей жидкостей в 1Р203, 1Р202, 2Р203, 2Р202 (Ду=20мм)

Пример условного обозначения гидрораспределителя золотникового электрогидравлического с условным проходом 20 мм с двумя магнитами с пилотным клапаном 1ре6 (ве6, пе6), с номинальным давлением на выходе 32 МПа, с пружинным возвратом золотника, со сливом объединённым с общим сливом, схема распределения 44, с регулировкой времени срабатывания дроссельной плитой на подводе, с напряжением питания пилотного клапана 220 вольт переменного тока, предназначенном для работы в умеренном климате и холодном климате, категория размещения 4:
Гидрораспределитель 1Р203АЛ4Д.44-Р-В220 НМД1 10 УХЛ4.

     Другие исполнения гидрораспределителей 1Р203:

     Гидрораспределитель 1Р203 АЕ1.574А-Р-В110 НМД1 11 УХЛ4
     Гидрораспределитель 1Р203-АЛ1-44-В110 Н МД1 УХЛ4
     Гидрораспределитель 1Р203АЛ4Д-44-В110 НМД1 УХЛ4
     Гидрораспределитель 1Р203-БЕ1-574А-В110 НМД1 УХЛ4
     Гидрораспределитель 1Р203БЕ1.574-Р-В110 НМД1 11 УХЛ4
     Гидрораспределитель 1Р203 БЛ1-64-В220 Н МД1 УХЛ4
     Гидрораспределитель 1Р203-АЛ4Д-44-В220 НМД1 УХЛ4
     Гидрораспределитель 1Р203-АЕ1-574-В220 НМД1 УХЛ4.

     Также возможны поставки гидрораспределителей 1Р202АЛ, 1Р202АЕ, 1Р202БЛ, 1Р202БЕ, 2Р202АЛ, 2Р202АЕ, 2Р202БЛ, 2Р202БЕ, 2Р203АЛ, 2Р203АЕ, 2Р203БЛ, 2Р203БЕ.
