DS5 гидрораспределитель с электромагнитным управлением, серия 12

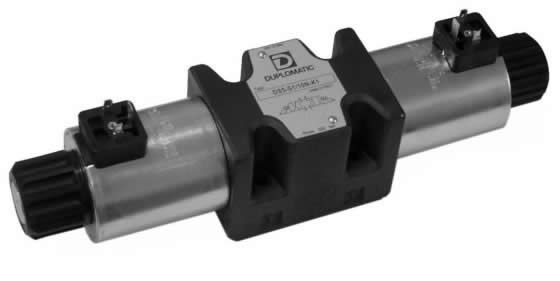

Распределитель DS5-S1/10N-D24-K1Распределитель DS5-S1/10N-D24-K1 | Гидрораспределитель Duplomatic

Описание распределителей DS3

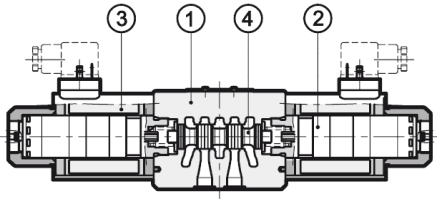

Устройство распределителей Duplomatic | Устройство гидрораспределителей DS5-TA/10N-D24, DS5-TB/10N-D24, DS5-S4/10N-A110 и др.

Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H-4.2-4-O5 и ISO 4401-05.

Материал корпуса (1) гидрораспределителя DS5 - высокопрочный чугун, с достаточно широкими внутренними проходами для уменьшения падения давления потока рабочей жидкости.

В качестве управляющих элементов, применяются маслонаполненные ("ввертные") электромагниты (2) с легко заменяемыми катушками (3).
Питание электромагнитов может осуществляться от сети постоянного (DC) или переменного (AC) тока, причем питание магнитов рассчитанных на постоянный ток может также осуществляться и от переменного тока, с использованием электроразъемов со встроенным выпрямительным мостом.

Распределители поставляются в 3-х или 4-х линейном исполнении, с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников (4) с различными положениями каналов.

Специальные версии для распределителей DS-5 с электромагнитами DC:
- с внешним дренажным отверстием Y монтажной плите;
- версия с плавным переключением золотника;
- версия с регулируемым временем переключения золотника.

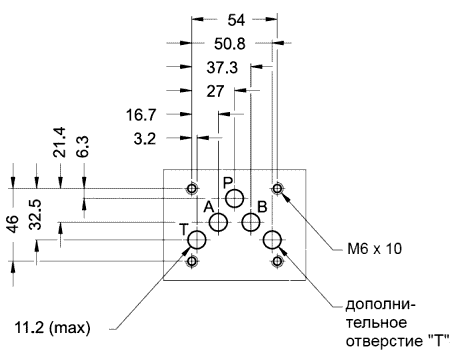

Монтажная поверхность распределителей DS5Монтажная поверхность (установочные размеры) гидрораспределителей DS5-SA 2/10N-A110, DS5-TB/10N-D24, DS5-S7(S8)/10N-A110 и др.

Структура обозначения и характеристики гидрораспределителей DS5-...

Структура условного обозначения

DS - 5 - S1 - 10 - N - D24 - K1 - *

Ручное дублирование:
CM = защитный резиновый колпачок кнопки
ручного дублирования (пропустить если не требуется)
Электрическое соединение катушки:
K1= вилка электроразъёма DIN 43650 (стандартный вариант)
Питание катушек:
Питание постоянным током
D00 = клапан без катушек (см. ПРИМ.)
D12 = 12 В
D24 = 24 В
D110 = 110 В
D220 = 220 В
  Питание переменным током
A00 = клапан без катушек (см. ПРИМ.)
A24 = 24 В - 50 Гц
A48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц / 120 В - 60Гц
A230 = 230 В - 50 Hz
F110 = 110 В - 60 Гц
F220 = 220 В - 60 Гц
Уплотнения:
N = Уплотнения NBR для минеральных масел (стандартный вариант)
V = Уплотнения FPM для специальных жидкостей
Серия: (габаритные и монтажные размеры не изменяются от 10 до 19)
Тип золотника (см. параграф 3):
S*
SA*
SB*
TA*
TB*
RK

Размер в соответствии со стандартом CETOP 05

Распределитель с электромагнитным управлением

ПРИМЕЧАНИЕ: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами



Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие T: стандартная версия
Отверстие T: версия с опцией Y



бар
DC AC
320
210
320
320
140
-
Максимальный расход л/мин 150 120
Диапазон температур окружающей среды ºС -20 ... +50
Диапазон температур рабочей жидкости ºС -20 ... +80
Диапазон вязкостей жидкости сСт 10 ... 400
Рекомендуемая вязкость сСт 25
Допустимая степень загрязнения жидкости класс 20/18/15 по
ISO 4406:1999
Масса с одним электромагнитом кг 4,4 3,6
Масса с двумя электромагнитами кг 5,9 4,3

Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N).

Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.

Использование жидкостей при температурах свыше 70°C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.

Гидрораспределители DS5 схемы распределения (конфигурации)

Тип S*:
2 электромагнита
3 положения с пружинным центрированием
  Гидросхема DS5-S*/10N-D24-K1 Распределитель
(катушка)
S1 Гидросхема DS5-S1/10N-D24-K1 DS5-S1/10N-D24-K1
(C31-D24K1/10)
S2 Гидросхема DS5-S2/10N-A110-K1 DS5-S2/10N-A110-K1
(C25.4-A110-K1/10)
S3 Гидросхема DS5-S3/10N-A230-K1 DS5-S3/10N-A230-K1
(C25.4-A230K1/10)
S4 Гидросхема DS5-S4/10N-D24-K1 DS5-S4/10N-D24-K1
(C31-D24-K1/10)
S5 Гидросхема DS5-S5/10N-A110-K12 DS5-S5/10N-A110-K1
(C25.4-A110-K1/10)
S6 Гидросхема DS5-S6/10N-A230-K1 DS5-S6/10N-A230-K1
(C25.4-A230-K1/10)
S7 Гидросхема DS5-S7/10N-A00 DS5-S7/10N-A00
(под электромагниты AC)
S8 Гидросхема DS5-S8/10N-D24-K7 DS5-S8/10N-D24-K1
(C31-D24-K1/10)
S9 Гидросхема DS5-S9/10N-A110-K1 DS5-S9/10N-A110-K1
(C25.4-A110-K1/10)
S10 Гидросхема DS5-S10/10N-A230-K1 DS5-S10/10N-A230-K1
(C25.4-A230-K1/10)
S11 Гидросхема DS5-S11/10N-D24-K1 DS5-S11/10N-D24-K1
(C31-D24-K1/11)
S17 Гидросхема DS5-S17/10N-D24-K1 DS5-S17/10N-D24-K1
(C31-D24-K1/11)
S18 Гидросхема DS5-S18/10N-A110-K1 DS5-S18/10N-A110-K1
(C25.4-A110K1/10)
S19 Гидросхема DS5-S19/10N-A230-K12 DS5-S19/10N-A230-K1
(C25.4-A230-K1/10)
S20 Гидросхема DS5-S20/10N-A110-K1 DS5-S20/10N-A110-K1
(C25.4-A110-K1/10)
S21 Гидросхема DS5-S21/10N-F220-K1 DS5-S21/10N-F220-K1
(C25.4-F220-K1/10)
S22 Гидросхема DS5-S22/10N-D00 DS5-S22/10N-D00
(под электромагнит DC)
S23 Гидросхема DS5-S23/10N-D24-K1 DS5-S23/10N-D24-K1
(C31-D24K1/10)



Тип SA*:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема DS5-SA* Распределитель
(катушка)
SA1 Гидросхема DS5-SA1/10N-D24-K1 DS5-SA1/10N-D24-K1
(C31-D24-K1/11)
SA2 Гидросхема DS5-SA2/10N-A110-K1 DS5-SA2/10N-A110-K1
(C25.4-A110-K1/10)
SA3 Гидросхема DS5-SA3/10N-A230-K1 DS5-SA3/10N-A230-K1
(C25.4-A230-K1/10)
SA4 Гидросхема DS5-SA4/10N-D24-K1 DS5-SA4/10N-D24-K1
(C31-D24-K1/11)



Тип TA:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема Распределитель
(катушка)
TA Гидросхема DS5-TA/10N-D24-K1 DS5-TA/10N-D24-K1
(C31-D24-K1/10)
TA02 Гидросхема DS5-TA02/10N-A110-K1 DS5-TA02/10N-A110-K1
(C25.4-A110-K1/10)
TA23 Гидросхема DS5-TA23/10N-A230-K1 DS5-TA23/10N-A230-K1
(C25.4-A230-K1/10)



Тип RK:
2 электромагнита
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема распределителя DS5-RK* Распределитель
RK Гидросхема распределителя DS5-RK1/10N-D24-K1 DS5-RK/10N-D24-K1



Тип SB*:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема DS5-SB* Распределитель
(катушка)
SB1 Гидросхема DS5-SB1/10N-D24-K1 DS5-SB1/10N-D24-K1
(C31-D24-K1/11)
SB2 Гидросхема DS5-SB2/10N-A110-K1 DS5-SB2/10N-A110-K1
(C25.4-A110-K1/10)
SB3 Гидросхема DS5-SB3/10N-A230-K1 DS5-SB3/10N-A230-K1
(C25.4-A230-K1/10)
SB4 Гидросхема DS5-SB4/10N-D24-K1 DS5-SB4/10N-D24-K1
(C31-D24-K1/11)



Тип TB:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
  Гидросхема DS5-TB Распределитель
(катушка)
TB Гидросхема DS5-TB/10N-D24-K1 DS5-TB/10N-D24-K1
(C31-D24-K1/11)
TB02 Гидросхема DS5-TB02/10N-A110-K1 DS5-TB02/10N-A110-K1
(C25.4-A110-K1/10)
TB23 Гидросхема DS5-TB23/10N-A230-K1 DS5-TB23/10N-A230-K1
(C25.4-A230-K1/10)





Помимо типов, показанных на схемах, которые являются наиболее часто используемыми, могут поставляться и другие специальные версии: обратитесь в наш отдел технической поддержки для выяснения их идентификации, пригодности и рабочих диапазонов.
