Гидрораспределители золотниковые
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

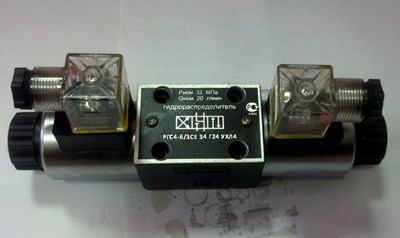

Гидрораспределители (клапаны) РГС4-6(10)/3СЕ... предназначены для электрического управления направлением потока рабочей жидкости исполнительных органов гидропривода. Область применения - гидроприводы мобильной техники, станков, прессов и другого промышленного гидрофицированного оборудования |
Структура условного обозначения
| РГС4 | - | 6/3 | С | Е | 574 | А | Е | В220 | |||||||
|
Управляющее напряжение:
Г24 = 24 В постоянного тока В110= 110 В переменного тока В220= 220 В переменного тока |
|||||||||||||||
 |
|||||||||||||||
|
Исполнение по функциональным признакам (для двухпозиционных гидрораспределителей):
без индекса = электромагнит со стороны гидролинии А Е= электромагнит со ст ороны гидролинии В |
|||||||||||||||
|
|||||||||||||||
|
Исполнение по конструктивно-функциональным признакам:
без индекса = с повышенными расходными характеристиками А = с повышенной внутренней герметичностью |
|||||||||||||||
|
|||||||||||||||
|

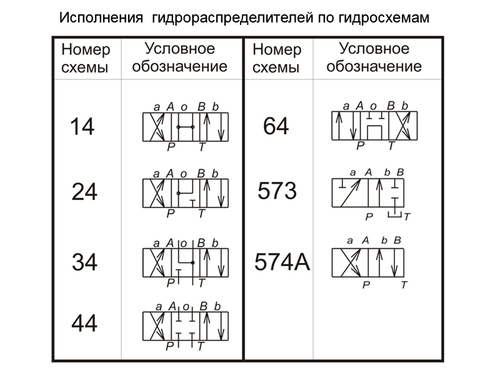

574 = номер гидросхемы см. таблицу слева
|
|||||||||||||||
|
|||||||||||||||
|
Исполнение по типу управления:
Е = электрическое |
|||||||||||||||
|
|||||||||||||||
|
С = стыковой монтаж
|
|||||||||||||||
|
|||||||||||||||
|
Исполнение по типоразмеру:
6/3 = условный проход 6 мм, номин. давление на входе 32 МПа 10/3 = условный проход 10 мм, номин. давление на входе 32 МПа |
|||||||||||||||
|
|||||||||||||||
|
РГС4 = гидрораспределитель
|
|||||||||||||||
Параметры гидрораспределителей
|
|||||||||||||||||||||||||||
| Наименование параметра | Величина параметра | |
| РГС4-6/3СЕ | РГС4-10/3СЕ | |
| 1. Условный проход, мм | 6 | 10 |
| 2. Давление на входе, МПа: - номинальное - максимальное |
32 35 |
|
| 3. Максимально допустимое давление на сливе, МПа | 16 | |
| 4. Расход рабочей жидкости, л/мин: - номинальный для схем 14, 54, 64, 64А, 573, 573Е для остальных схем - максимальный для схем 14, 54, 64, 64А, 573, 573Е для остальных схем |
12,5 16 20 32 |
25 40 40 63 |
| 5. Внутренняя герметичность (максимальные внутренние утечки), по каждой гидролинии, см3/мин, не более: - при номинальном давлении на входе для схем 14, 54, 64, 574 - для остальных схем при давлении на входе 20 МПа |
180 130 |
250 190 |
| 6. Продолжительность включения, мин, не более | 10 | |
| 7. Максимальное число срабатываний в час: - с электромагнитами постоянного тока - с электромагнитами переменного тока |
15000 7200 |
8500 4600 |

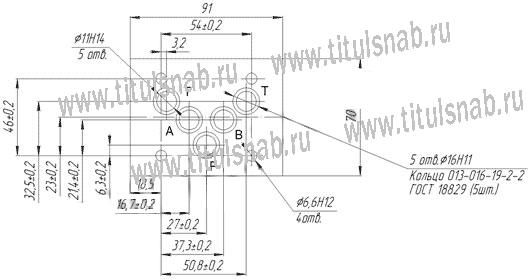

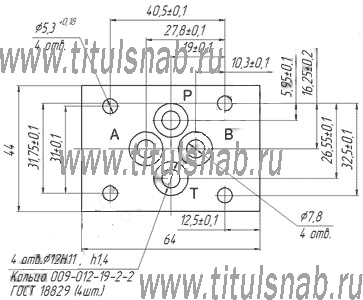

Присоединительные размеры стыковой плоскости РГС4-6/3СЕ..., РГС4-10/3CE...
Предпочтительные типы гидрораспределителей
РГС4-6/3СЕ..., РГС4-10/3CE... для подбора аналогов
| Гидрораспределитель РГС4-6/3СЕ.14.Г24 | Гидрораспределитель РГС4-6/3СЕ.14.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.24.Г24 | Гидрораспределитель РГС4-6/3СЕ.24.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.34.Г24 | Гидрораспределитель РГС4-6/3СЕ.34.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.44.Г24 | Гидрораспределитель РГС4-6/3СЕ.44.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.64.Г24 | Гидрораспределитель РГС4-6/3СЕ.64.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.573.Г24 | Гидрораспределитель РГС4-6/3СЕ.573.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.574.Г24 | Гидрораспределитель РГС4-6/3СЕ.574.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.573Е.Г24 | Гидрораспределитель РГС4-6/3СЕ.573Е.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.574Е.Г24 | Гидрораспределитель РГС4-6/3СЕ.574Е.В110(В220) |
| Гидрораспределитель РГС4-6/3СЕ.574А.Г24 | Гидрораспределитель РГС4-6/3СЕ.574А.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.14.Г24 | Гидрораспределитель РГС4-10/3СЕ.14.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.24.Г24 | Гидрораспределитель РГС4-10/3СЕ.24.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.34.Г24 | Гидрораспределитель РГС4-10/3СЕ.34.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.44.Г24 | Гидрораспределитель РГС4-10/3СЕ.44.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.64.Г24 | Гидрораспределитель РГС4-10/3СЕ.64.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.573.Г24 | Гидрораспределитель РГС4-10/3СЕ.573.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.574.Г24 | Гидрораспределитель РГС4-10/3СЕ.574.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.573Е.Г24 | Гидрораспределитель РГС4-10/3СЕ.573Е.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.574Е.Г24 | Гидрораспределитель РГС4-10/3СЕ.574Е.В110(В220) |
| Гидрораспределитель РГС4-10/3СЕ.574А.Г24 | Гидрораспределитель РГС4-10/3СЕ.574А.В110(В220) |
