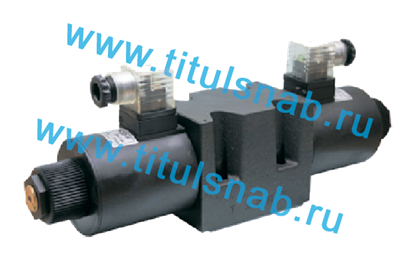

Гидрораспределители RH10...1-...F... (с электромагнитным управлением, Ду=10 мм)

Гидрораспределители RH10001-024(110,220), RH10011-024(110,220), RH10021-024(110,220), RH10041-024(110,220), RH10051-024(110,220), RH10101-024(110,220), RH10111-024(110,220), RH10121-024(110,220), RH10131-024(110,220), RH10331-024(110,220)

Гидрораспределители (клапаны) RH10...1-...F... являются элементами гидропривода, которые направляют движения рабочей жидкости от генераторов напорного потока до всех видов исполнительных механизмов и к баку.
Гидрораспределители RH10...1-...F... состоят из золотника (рабочий орган), корпуса управляющего органа электромагнитов (соленоидов) одного или двух. Гидрораспределители RH10 имеют условный проход 10 мм.
В зависимости от конструкции управляющего золотника бывают разные схемы распределения (двух и трех позиционные). Перемещение золотник а осуществляется электромагнитами. Возврат в нейтральное положение осуществляется возвратной пружиной.

Тех. данные гидрораспределителей RH10...1-...F...

Параметр Ед. изм. Значение параметра
Монтаж - стыковой
Типоразмер - Ду=10 мм, ISO 4401 size 5
Масса не более AC / DC кг 6,6
Положение в пространстве - Любое
Номинальное давление A, B, P бар 320
Подпорное давление T бар 160
Макс. расход рабочей жидкости л/мин 140
Макс. кол-во переключений цикл/час 15000
Температура рабочей жидкости °C -20...+80
Температура окруж. среды °C -20...+50
Вязкость рабочей жидкости сСт 10...800
Тонкость фильтрации мм 0,025

Структура условного обозначения

RH10   00   1 - 110/50   F   C2   N   *

Опции
Климатическое исполнение:
N = стандартное исполнение
T = тропическое исполнение
Опции электрических разъёмов:
C1 = без электроразъёма
C2 = стандартный разъём DIN 43 650 (пост. ток)
C3 = разъём со световой индикацией (пост. ток)
C4 = разъём со встроенным RC-фильтром (перем. ток)
C5 = со встроенным RC-фильтром и индикацией (перем. ток)
F = модификация
Вольтаж / частота тока:
012/00 = 12 В пост. ток
024/00 = 24 В пост. ток
110/50 = 110 В перем. тока с частотой 50 Гц
220/50 = 220 В перем. тока с частотой 50 Гц
1 = с электромагнитным управлением
00 = гидросхема (см. схемы и их обозначение ниже)
RH10 = гидрораспределитель c электромагнитным управлением, Ду=10 мм

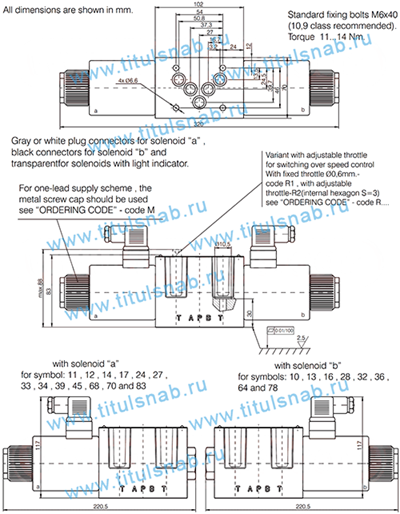

Размеры клапанов RH10...1-...F...

Размеры гидрораспределителей RH10001-024(110,220), RH10011-024(110,220), RH10021-024(110,220), RH10041-024(110,220), RH10051-024(110,220), RH10101-024(110,220), RH10111-024(110,220), RH10121-024(110,220), RH10131-024(110,220), RH10331-024(110,220)

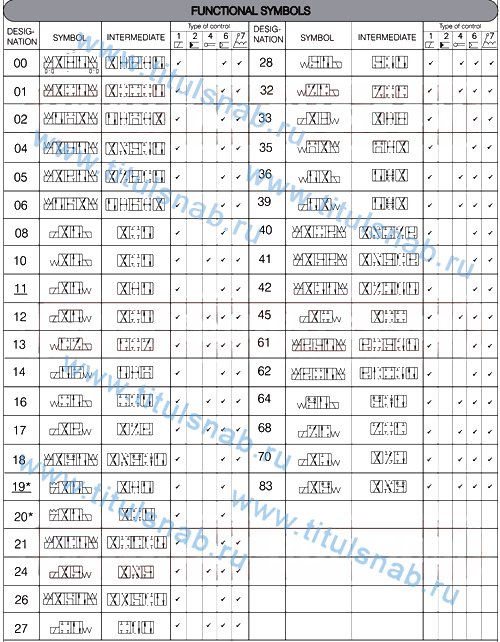

Гидросхемы и типовые гидросхемы гидрораспределителей RH10...1-...F...

Гидросхемы гидрораспределителей RH10001-024(110,220), RH10011-024(110,220), RH10021-024(110,220), RH10041-024(110,220), RH10051-024(110,220), RH10101-024(110,220), RH10111-024(110,220), RH10121-024(110,220), RH10131-024(110,220), RH10331-024(110,220)

Предпочтительные типы для подбора аналогов

Гидрораспределитель RH10001-024/00 Гидрораспределитель RH10001-220/50
Гидрораспределитель RH10051-024/00 Гидрораспределитель RH10051-220/50
Гидрораспределитель RH10041-024/00 Гидрораспределитель RH10041-220/50
Гидрораспределитель RH10011-024/00 Гидрораспределитель RH10011-220/50
Гидрораспределитель RH10021-024/00 Гидрораспределитель RH10021-220/50
Гидрораспределитель RH10131-024/00 Гидрораспределитель RH10131-220/50
Гидрораспределитель RH10111-024/00 Гидрораспределитель RH10111-220/50
Гидрораспределитель RH10121-024/00 Гидрораспределитель RH10121-220/50
Гидрораспределитель RH10101-024/00 Гидрораспределитель RH10101-220/50
Гидрораспределитель RH10001-110/50 Гидрораспределитель RH10021-012/00
Гидрораспределитель RH10051-110/50 Гидрораспределитель RH10331-012/00
Гидрораспределитель RH10041-110/50 Гидрораспределитель RH10331-024/00
Гидрораспределитель RH10011-110/50 Гидрораспределитель RH10331-110/50
Гидрораспределитель RH10021-110/50 Гидрораспределитель RH10331-220/50
Гидрораспределитель RH10131-110/50 -
Гидрораспределитель RH10111-110/50 -
Гидрораспределитель RH10121-110/50 -
Гидрораспределитель RH10101-110/50 -


Примеры условного обозначения:

RH10001 - 024/00F:
распределитель гидравлический с условным проходом 10 мм, схема распределения "00", с электромагнитным управлением, напряжение 24V постоянного тока, модификация "F".

RH10051 - 024/00F:
распределитель гидравлический с условным проходом 10 мм, схема распределения "05", с электромагнитным управлением, напряжение 24V постоянного тока, модификация "F".



Приобрести аналоги гидрораспределителей RH10...1-...F... из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты
