Гидрораспределители ВЕ43 Ду=4мм

Гидрораспределители ВЕ43.574А, ВЕ43.754А, ВЕ43.24, ВЕ43.44, ВЕ43.34

Гидрораспределители с электромагнитным управлением типа ВЕ43 предназначены для управления клапанной гидроаппаратурой встраиваемого исполнения, а также для управления потоками рабочей жидкости в гидравлических системах. Область применения – гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

ВЕ43-24 Г12 Н УХЛ4, ВЕ43-34 Г12 Н УХЛ4, ВЕ43-54 Г12 Н УХЛ4, ВЕ43-573 Г12 Н УХЛ4, ВЕ43-574А Г12 Н УХЛ4, ВЕ43-754А Г12 Н УХЛ4;

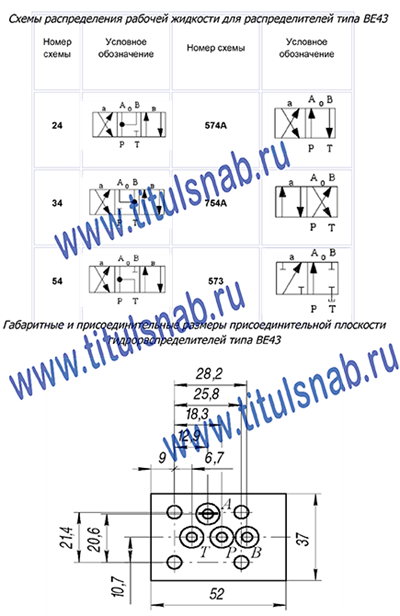

Структура распределения рабочей жидкости для ВЕ43

ВЕ43.24,573, 574А и 754А Г24 УХЛ4

Основные технические параметры и характеристики гидрораспределителей ВЕ43:

Наименование параметров	Величина
Давление нагнетания, кгс/см² номинальное максимальное	320 350
Давление на сливе, не более кгс/см²	50
Давление пробное, кгс/см²	480
Номинальный перепад давлений, кгс/см²	зависимость
Условный проход, мм	4
Поток рабочей жидкости, л/мин. номинальный максимальный	4 20
Продолжительность включения при номинальном режиме, мин.	15
Время срабатывания при номинальном режиме, мин. с электромагнитом постоянного тока с электромагнитом переменного тока	35 20
Усилие, необходимое для ручного переключения золотника от кнопки, не более, кгс	6
Допускаемые внутренние утечки при номинальном давлении, не более, см³/мин.	80
Электромагнит постоянного тока: напряжение, В потребляемая мощность, Вт режим работы, ПВ, %	12, 24, 48 22 100
Электромагнит переменного тока: напряжение, В частота, Гц рабочая мощность, Вт пусковая мощность, Вт режим работы, ПВ, %	36, 110, 220 50, 60 46 130 100

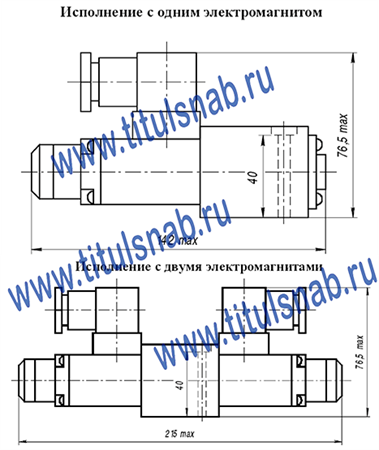

Гидрораспределители типа ВЕ43 состоят из корпуса с размещенным в нем золотником и каналами Р (присоединение напорной гидролинии), А и В (присоединение цилиндровых гидролиний) и Т (присоединение сливной гидролинии). Перемещение золотника осуществляется при помощи одного или двух (в зависимости от схемы) электромагнитов.

У гидрораспределителей схем 573, 574А и 754А электромагнит расположен со стороныгидролинии А.

При наладочных работах или в случае аварии (при обесточенных магнитах) переключение гидрораспределителя может осуществляться нажатием кнопки ручного управления
электромагнита.

Вывод проводов электромагнитов можно осуществлять в четырех различных направлениях. Для поворота угольника электрического разъема необходимо снять угольник с колодкой, отсоединить колодку и установить угольник в нужное направление.

Пример обозначения: ВЕ43.24 Г24 УХЛ4
