Гидрораспределители ВЕ6 с односторонним электромагнитным управлением

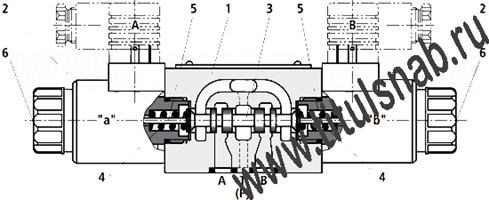

Принцип действия распределителей ВЕ6 (с одним электромагнитом:  катушка либо со стороны канала А, либо со стороны канала В)

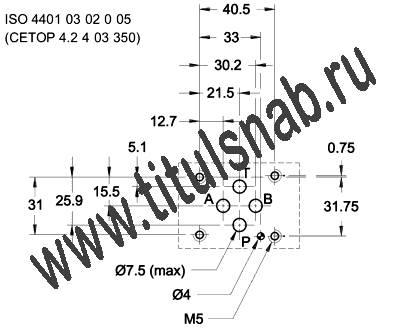

Монтажная поверхность распределителей ВЕ6

Гидрораспределители ВЕ6 574 Г24 (В110, В220), ВЕ6 574А Г24 (В110, В220), ВЕ6 574Е Г24 (В110, В220), ВЕ6 573 Г24 (В110, В220), ВЕ6 573Е Г24 (В110, В220) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.   Основные части гидрораспределителей ВЕ6 корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).   В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.   Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.   После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Идентификационный код и параметры гидрораспределителей ВЕ6

Структура условного обозначения ВЕ   6   574А   Г24   НМ           НМ = тип управляющей катушки "мокрая", работает в масле  Управляющее напряжение электромагнита: Г24 = 24 вольта постоянного тока В110 = 110 вольт переменного тока В220 = 220 вольт переменного тока Гидравлическая схема золотника: 574А = электромагнит со стороны канала А, в переходном состоянии золотника все каналы перекрыты: 574 = электромагнит со стороны канала А, в переходном состоянии золотника каналы перепускают рабочую жидкость: 573 = электромагнит со стороны канала А: 574Е = электромагнит со стороны канала В, в переходном состоянии золотника все каналы перекрыты: 573Е = электромагнит со стороны канала В: 6 = условный проход ВЕ = тип устройства

Характеристики Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T бар Пост. ток Перем. ток 350 210 350 160 Максимальный расход л/мин 80 60 Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) Диапазон температур рабочей жидкости ºС -30 ... +80 Температура окружающей среды ºС до +50 Диапазон вязкостей жидкости сСт 25 ... 2320 Допустимая степень загрязнения жидкости класс 20/18/15 по  ISO 4406:1999 Время выдерживания в переключенном состоянии длительное Масса гидрораспределителя кг 1,45

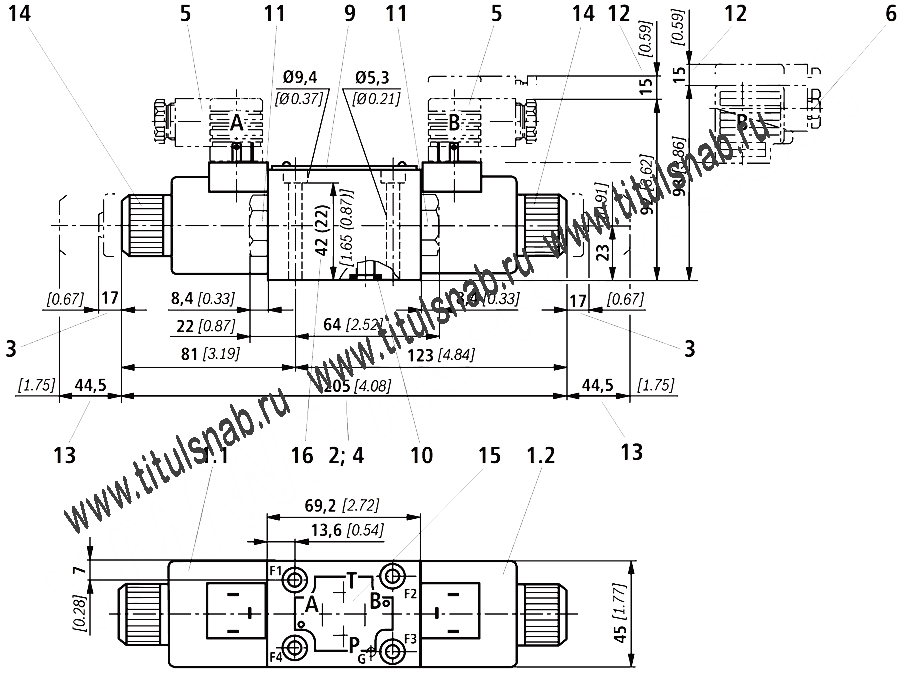

Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВЕ6

1.1 Магнит "a" 1.2 Магнит "b" 2. Размер для магнита со скрытым ручным дублированием 3. Размер для магнита с ручным дублированием 4. Размер для магнита без ручного дублирования 5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки) 9. Заводская табличка	10. Одинаковые уплотнительные кольца для каналов A, B, P, T (Указание! Каналы расположены в соответствии со своими функциями; запрещается их менять местами или заглушать при подключении к гидросистеме) 11. Резьбовая заглушка для распределителей с одним магнитом 12. Пространство, необходимое для снятия соединительного штекера/углового соединительного штекера	13. Необходимое место для снятия катушки сгидрораспределителя 14. Контргайка, момент затяжки MA = 4+1 Нм 15. Расположение каналов согласно DIN 24340 форма A (без отверстия для фиксации), или согласно ISO 4401-03-02-0-05 16. Другая длина захвата винтом: 22 мм

Гидрораспределители ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220

Гидрораспределители ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах ГПДВ прессов, например, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 усилием до 400 тс и других гидравличеких машинах.

Гидросхема 574А

Основные параметры гидрораспределителя ВЕ6.574А.В110 (В220, Г24):    - условный проход 6 мм;    - схема открывания-закрывания рабочих каналов - 574А;    - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;    - макс. расход рабочей жидкости 60-80 л/мин;    - номинальное давление на входе 32 МПа;    - максимальное давление на выходе 6 МПа;    - климатическое исполнение - для районов с умеренным и холодным климатом;    - масса не более 1,45 кг.

Гидрораспределители ВЕ6 574 Г24, ВЕ6 574 В110, ВЕ6 574 В220

Гидрораспределители ВЕ6 574 Г24, ВЕ6 574 В110, ВЕ6 574 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 574

Основные параметры гидрораспределителя ВЕ6.574.В110 (В220, Г24):    - условный проход гидрораспределителя 6 мм;    - схема открывания-закрывания рабочих каналов - 574;    - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;    - макс. расход рабочей жидкости 60-80 л/мин;    - номинальное давление на входе 32 МПа;    - максимальное давление на выходе 6 МПа;    - климатическое исполнение - для районов с умеренным и холодным климатом;    - масса не более 1,45 кг.

Гидрораспределители ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220

Гидрораспределители ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 573

Основные параметры гидрораспределителя ВЕ6.573.В110 (В220, Г24):    - условный проход 6 мм;    - схема открывания-закрывания рабочих каналов - 573;    - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;    - макс. расход рабочей жидкости 60-80 л/мин;    - номинальное давление на входе 32 МПа;    - максимальное давление на выходе 6 МПа;    - климатическое исполнение - для районов с умеренным и холодным климатом;    - масса не более 1,45 кг.

Гидрораспределители ВЕ6 573Е Г24, ВЕ6 573Е В110, ВЕ6 573Е В220

Гидрораспределители ВЕ6 573Е Г24, ВЕ6 573Е В110, ВЕ6 573Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 573Е

Основные параметры гидрораспределителя ВЕ6.573Е.В110 (В220, Г24):    - условный проход 6 мм;    - схема открывания-закрывания рабочих каналов - 573Е;    - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;    - макс. расход рабочей жидкости 60-80 л/мин;    - номинальное давление на входе 32 МПа;    - максимальное давление на выходе 6 МПа;    - климатическое исполнение - для районов с умеренным и холодным климатом;    - масса не более 1,45 кг.

Гидрораспределители ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220

Гидрораспределители ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала В) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидросистемах станков и мобильной техники. Как видно на фото слева, в комплект поставки входят: штекер со светодиодной индикацией режимов работы и винты для крепления гидрораспределителя на гидроагрегат.

Гидросхема 574Е

Основные параметры гидрораспределителя ВЕ6.574Е.В110 (В220, Г24):    - условный проход 6 мм;    - схема открывания-закрывания рабочих каналов - 574Е;    - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;    - макс. расход рабочей жидкости 60-80 л/мин;    - номинальное давление на входе 32 МПа;    - максимальное давление на выходе 6 МПа;    - климатическое исполнение - для районов с умеренным и холодным климатом;    - масса гидрораспределителя не более 1,45 кг.



Пример обозначения одномагнитного гидрораспределителя Ду=6мм:
Гидрораспределитель ВЕ6.574А.Г24
