Гидроклапан обратный 1МКО (1МКО 10/20, 1МКО 20/20, 1МКО 32/20, 1МКО 10/32, 1МКО 20/32, 1МКО 32/32)

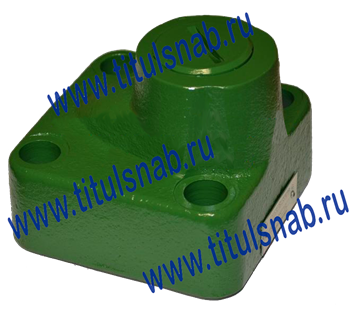

Гидроклапан обратный 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4Обратный клапан 1МКО

Гидроклапан 1МКО стыкового исполнения изготавливается для обеспечения в объемных гидроприводах свободного потока рабочей жидкости в одном направлении и перекрытия потока в обратном направлении. Гидроклапаны обратные типа 1МКО работают на минеральных маслах номинальной тонкостью фильтрации не грубее 25 мкм, кинематической вязкостью от 10 до 400 мм².



Основные параметры клапанов обратных 1МКО
Наименование Условный проход, мм Габариты Ном. давление на входе, МПа Ном. расход жидкости, л/мин Масса, кг
Гидроклапан 1МКО-10/20 10 78х65х60 20 40 1,2
Гидроклапан 1МКО-20/20 20 133х97х75 20 160 3,3
Гидроклапан 1МКО-32/20 32 127х127х102 20 400 6,4
Гидроклапан 1МКО-10/32 10 78х65х60 32 40 1,2
Гидроклапан 1МКО-20/32 20 133х97х75 32 160 3,3
Гидроклапан 1МКО-32/32 32 127х127х102 32 400 6,4



Условное обозначение клапана 1МКО

  КО   ХХ / ХХ   ХХХХ

Климатическое исполнение и размещение по ГОСТ 15150
Номинальное давление на входе: 20 - 20МПа, 32 - 32МПа
Исполнение по условному проходу: 10 - 10мм, 20 - 20мм, 32 - 32мм
Тип устройства - клапан обратный
Присоединительные размеры, принятые в международном стандарте (по СТ СЭВ и ISO 4401)



Пример условного обозначения гидроклапана обратного со стыковым присоединением с условным проходом 32 мм, с номинальным расходом жидкости 400 литров в минуту, с номинальным давлением на входе 20 МПа, с внутренними утечками не более 500 см³/мин, для районов с умеренным и холодным климатом, категория размещения 4: Гидроклапан обратный 1МКО32/20 УХЛ4.

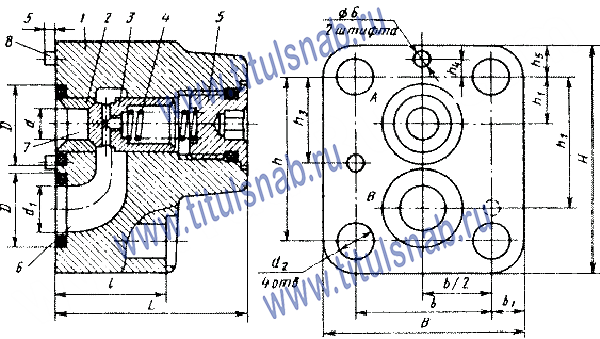

Габаритные и присоединительные размеры гидроклапанов 1МКО

Чертёж, габаритные размеры Гидроклапан обратный 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4



Типоразмер D d d1 d2 L l B b b1 H h h1 h2 h3 h4 h5
Гидроклапаны 1МКО10/20, 1МКО10/32 22 12 14 11 60 24 65 48 8,7 78 60 12.7 48 13 - 8,5
Гидроклапаны 1МКО20/20, 1МКО20/32 32 19 22 17 75 32 97 65 16 113 81 22.3 68,3 40,5 8.5 16
Гидроклапаны 1МКО32/20, 1МКО32/32 40 26 30 21 102 43 127 92 18 127 92 20,7 72 46 9,5 17,5


ПРИМЕЧАНИЕ: для присоединения гидроклапана обратного 1МКО к гидросистеме используются присоединительные промежуточные плиты типа: 4151570072-06A, 4151570075-06A, 4151570078-06A.

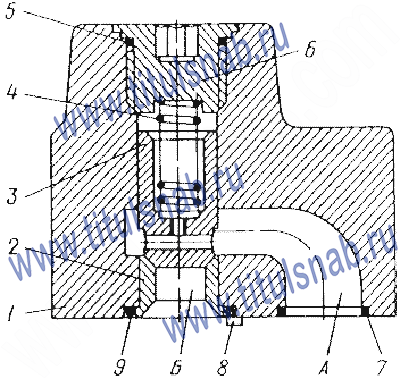

Принцип работы обратного клапана 1МКО

Принцип работы, устройство Гидроклапан обратный 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4 В чугунном корпусе 1 находится клапан 3, разделяющий каналы А и Б. Клапан прижат к седлу 2 пружиной 4. Направляющие отверстия клапана 3 уплотнено резиновым кольцом 5 (по ГОСТ 9833-73) и закрыто пробкой 6. Рабочая жидкость, нагнетаемая под давлением в канал Б, поднимает клапан и проходит в полость А. При изменении направления движения потока рабочей жидкости через канал А перетекает в надклапанную область и прижимает клапан к седлу, закрывая проход рабочей жидкости в канал Б.

Уплотнение стыковой поверхности клапана осуществляется резиновыми уплотнительными кольцами 7 и 9 (по ГОСТ 9833-73).

Гидроклапаны типа 1МКО устанавливают непосредственно на гидропанель или на промежуточную плиту и закрепляются винтами. При монтаже гидроклапан типа 1МКО можно располагать в горизонтальной, наклонной или вертикальной плоскостях.

Во время эксплуатации гидроклапана обратного типа 1МКО нужно следить за чистотой рабочей жидкости. Недостаточно чистая рабочая жидкость, затекая на притёртые фаски клапана и седла, вызывает нарушение герметичности гидроклапана. Перед сборкой гидроклапана типа 1МКО все его детали необходимо прoмыть и смочить маслом.


Пример обозначения: Гидроклапан 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4
