Гидроклапаны обратные Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37

Гидроклапаны обратные Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37 Гидроклапаны Г51-3...

Гидроклапаны Г51-3...
предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и поддержания давления в сливных маслопроводах гидросистем. Обратные клапаны свободно пропускают поток рабочей жидкости в одном направлении; при движении в противоположном направлении клапаны запирают поток.

Обратные клапаны Г51-3..., а также Г51-2... (устаревшее обозначение) должны быть герметичными в закрытом положении и обладать минимальным гидравлическим сопротивлением в открытом положении. Гидроклапаны имеют несколько исполнений по давлению открывания в пределах 0,05-0,5 МПа; клапаны с повышенным давлением могут использоваться как подпорные. Управляемые обратные клапаны (гидрозамки) с минимальным сопротивлением пропускают прямой поток рабочей жидкости, а обратный поток возможен лишь после принудительного открытия запорного элемента с помощью гидравлически управляемого плунжера.
     Исполнения по присоединению:

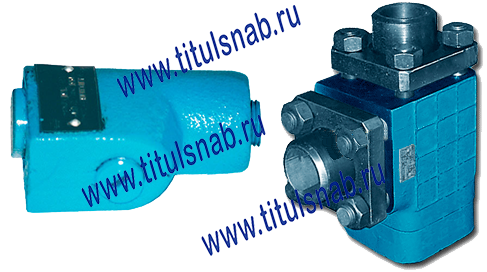

     Клапан Г51-31, Г51-32, Г51-33, Г51-34, Г51-35 резьбовое присоединение.
     Клапан Г51-36, Г51-37 фланцевое присоединение.

Основные параметры клапанов обратных Г51-3... (Г51-2...)

Текущее (устаревшее) наименование	Условный проход, мм	Присоединение	Ном. давление на входе, МПа	Ном. расход жидкости, л/мин	Масса, кг
Г51-31 (Г51-21)	8	К1/4"	20	16	1,2
Г51-32 (Г51-22)	10	К3/8"	20	32	1,2
Г51-33 (Г51-23)	16	К1/2"	20	63	1,6
Г51-34 (Г51-24)	20	К3/4"	20	125	1,6
Г51-35 (Г51-25)	32	К1 1/4"	20	250	5,45
Г51-36 (Г51-26)	40	фланцевое	20	500	14
Г51-37 (Г51-27)	50	фланцевое	20	800	33

Габаритные и присоединительные размеры (мм) гидроклапанов Г51-3...

Г51-3... резьбовое присоединение	Тип	d	D	L	H	B	С	Г51-3... фланцевое присоединение
	Гидроклапан Г 51-31	К1/4"	-	55	83	52	40
	Гидроклапан Г 51-32	К3/8"	-	55	83	52	40
	Гидроклапан Г 51-33	К1/2"	-	70	105	52	54
	Гидроклапан Г 51-34	К3/4"	-	70	105	52	54
	Гидроклапан Г 51-35	К1 1/4"	-	103	138	82	69
	Гидроклапан Г 51-36	-	36	186	213	102	121
	Гидроклапан Г 51-37	-	56	236	294	132	154

Конструкция клапанов обратных Г51-3...

Конструкция гидроклапанов обратных Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37

Клапаны обратные Г51-3... и их устаревшие аналоги Г51-2... состоят из корпуса 1, к коническому седлу которого пробкой 5 через пружину 4 прижат плунжер 3. Масло, подводимое в отверстие 7, приподнимает плунжер и проходит в отводное отверстие 2. При изменении направления течения давление масла в отверстии 2 (и полости 6) вместе с пружиной 4 плотно прижимает плунжер к седлу, исключая возможность обратного потока. Основные параметры гидроклапанов обратных Г51-3... приведены втаблице.

Пример условного обозначения при заказе гидроклапана обратного с резьбовым присоединением К1/2", с условным проходом 16 мм, с номинальным расходом жидкости 63 литра в минуту, с номинальным давлением на входе 20 МПа, для работы в умеренном климате: Гидроклапан обратный Г51-33 УХЛ4
