Клапан обратный КОМ 6/3, КОМ 10/3

Обратные клапаны КОМ6-3, КОМ10-3

Гидроклапаны обратные модульные КОМ6/3(Р, Т, А, В), КОМ10/3(Р, Т, А, В) применяются в гидролиниях, где требуется свободное пропускание потока рабочей жидкости в одном направлении и запирание потока рабочей жидкости в противоположном направлении.       Клапан обратный КОМ10/3 выпускается взамен клапанов КОМ102 с аналогичными размерами. В исполнении КОМ-10/3Р обратный клапан установлен в линии Р, в исполнении КОМ-10/3А обратный клапан установлен в линии А, в исполнении КОМ-10/3В обратный клапан установлен в линии В, в исполнении КОМ-10/3Т обратный клапан установлен в линии Т (пропускает поток сверху вниз, создавая подпор). Параметры клапанов приведены в таблице ниже.       Рабочая жидкость - чистые минеральные масла с вязкостью 20...250 сантистокс, рекомендуемая температура окружающей среды +1...+45 °С. Тонкость фильтрации рабочей жидкости ≤ 25 микрон. Клапаны КОМ6/3 имеют аналогичные с клапаном КОМ6 размеры стыковой полости, с небольшим отличием в том, что клапаны КОМ6 имеют толщину 27 мм, номинальный расход жидкости 10 л/мин при Δp=0,4 МПа. В маркировке клапанов типа КОМ6, например КОМ-6/32В указывается номинальное давление (16 или 32 МПа) и шифр исполнения (А клапан пропускает поток Р → Т, Б - поток Т → Р, В - клапан в линии Р).       Область применения клапана обратного модульного монтажа КОМ6/3 и КОМ10/3: машиностроение, автомобилестроение, тракторостроение и другие смежные отрасли промышленности.

Структура условного обозначения

КОМ

X

/

3

Х

М

ХХХ

Х

Категория размещения

Климатическое исполнение: УХЛ или О

Не обязательный префикс: М - модернизированный

Конструктивное исполнение: Р - с обратным клапаном в гидролинии Р, Т - с обратным клапаном в гидролинии Т А - с обратным клапаном в гидролинии А В - с обратным клапаном в гидролинии В

Номинальное давление на входе 32 МПа (320 кг/см²)

Условный проход, мм: 6, 10

Тип устройства: гидроклапан обратный модульный

Основные характеристики гидроклапанов КОМ

Габаритные и присоединительные размеры клапанов обратных КОМ6.3, КОМ10.3

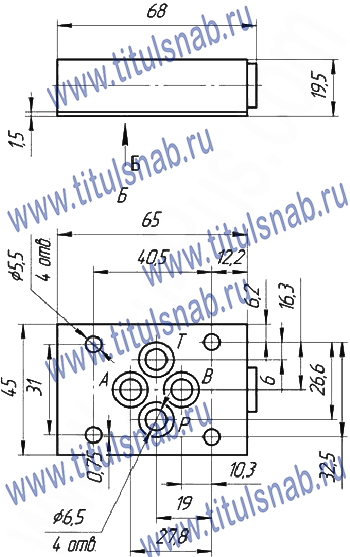

КОМ 6/3

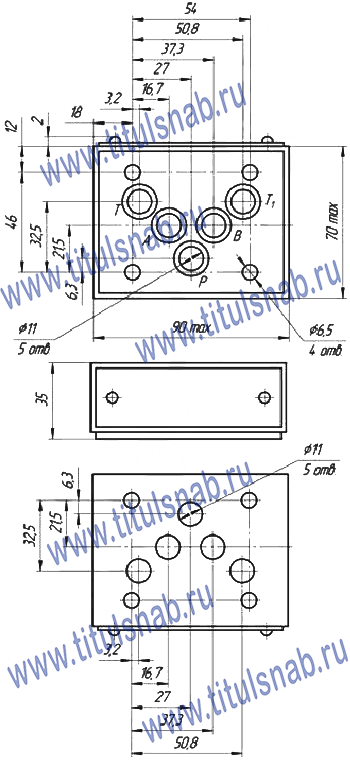

КОМ 10/3

Пример условного обозначения клапана обратного с условным проходом 6 мм на номинальное давление 32 МПа, модульного монтажа, клапан обратный расположен в линии Р, с номинальным расходом рабочей жидкости 63 л/мин, климатическое исполнение - для районов с умеренным и холодным климатом, категория размещения 4: Клапан обратный КОМ-6/3Р УХЛ4
