Гидрозамки М-2КУ, М-3КУ, М-4КУ, Т-1КУ, Т-2КУ, Т-3КУ, Т-4КУ

Гидрозамки М-1(2,3,4)КУ 12/320, М-1(2,3,4)КУ 20/320, М-1(2,3,4)КУ 32/320, Т-1(2,3,4)КУ 12/320, Т-1(2,3,4)КУ 20/320, Т-1(2,3,4)КУ 32/320
Габаритные и присоединительные размеры гидрозамков
Т-КУ, М-КУ

Гидрозамки односторонние Т(М)-КУ.../320 предназначены для свободного пропускания рабочей жидкости только в одном (прямом) направлении; проход рабочей жидкости в противоположном направлении возможен после принудительного открывания запорного элемента с помощью гидравлического цилиндра управления, встроенного в гидрозамок.

Односторонне гидрозамки Т(М)-КУ.../320 применяются в гидроприводах прессов, токарных полуавтоматов, алмазно-расточных станков и т.д. Гидрозамки работают на минеральных маслах кинематической вязкостью от 10 до 400 мм²/с (сСт) при температуре масла 10...70 °С; температура окружающей среды 1...55 °С.

В гидрозамках Т(М)-1КУ и Т(М)-3КУ наличие разгрузочного клапана позволяет более плавно разгрузить гидросистему и пользоваться для этой цели низким давлением управления.

Если быстрая разгрузка системы не ухудшает работу гидравлической машины (или является необходимой), причем установка специальной насосной станции низкого давления для управления клапаном является нежелательной, то можно применять гидрозамки Т(М)-2КУ и Т(М)-4КУ.

Если в сливной линии (при движении рабочей жидкости через принудительно открытый запорный элемент) предполагается отсутствие какого бы то ни было подпора (давление на сливе отсутствует или близко к нулю), то в этом случае предпочтительно применять гидрозамки Т(М)-3КУ и Т(М)-4КУ, поскольку они (в отлично от гидрозамков Т(М)-1КУ и Т(М)-2КУ, которые также могут быть использованы для встраивания в гидросистему в этом случае) не требуют присоединения к ним отдельного трубопровода для отвода утечек из штоковой полости золотника управления.

Если, вследствие работы дроссельных или других устройств, сливная линия находится под давлением, которое превышает давление управления или достигает величины, близкой к рабочему давлению, необходимо применять только гидрозамки Т(М)-1КУ и Т(М)-2КУ. Давление на сливе в системе управления не должно превышать 0,02...0,03 МПа (0,2...0,3 кгс/см²).

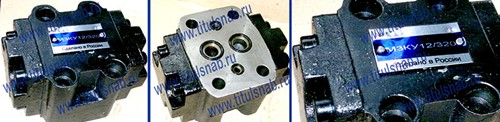

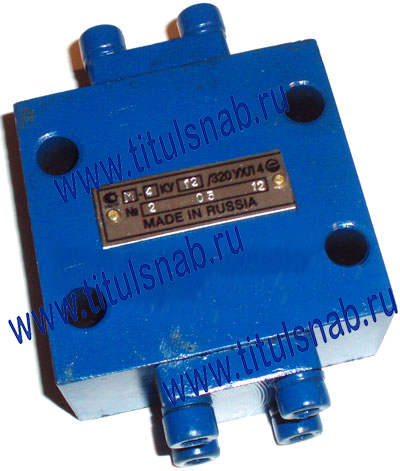

                                            на фото М3КУ 12/320

Структура условного обозначения гидрозамков М-КУ, Т-КУ

М - 4   КУ   20 / 320   УХЛ   4   *

Опции
4 = категория размещения.
УХЛ = климатическое исполнение.
320 = номинальное давление 320 кгс/см².
Исполнение по условному проходу:
12 = 12 мм;
20 = 20 мм;
32 = 32 мм.
КУ = тип гидрозамка.
Исполнение по устройству управления:
1 = с дополнительным разгрузочным клапаном и отдельным дренажем системы управления;
2 = без дополнительного разгрузочного клапана и с отдельным дренажем системы управления;
3 = с дополнительным разгрузочным клапаном и объединенным дренажем системы управления с основной системой;
4 = без дополнительного разгрузочного клапана и с объединенным дренажем системы управления с основной системой.
Исполнение по присоединению гидрозамка:
М = стыковое;
Т = трубное (резьбовое).

Основные параметры гидрозамков М-КУ, Т-КУ, Ф-КУ

Марка гидроклапана Условный проход Давление нагнетания Расход рабочей жидкости Вес Габаритные размеры
ном. макс.
мм МПа л/мин кг мм
Гидрозамок М-2КУ 12/320 12 32 35 40 2,6 120х85х42
Гидрозамок М-ЗКУ 12/320 12 32 35 40 2,6 120х85х42
Гидрозамок М-4КУ 12/320 12 32 35 40 2.6 120х85х42
Гидрозамок Т-1КУ 12/320 12 32 35 40 2.6 120х85х42
Гидрозамок Т-2КУ 12/320 12 32 35 40 2.6 120х85х42
Гидрозамок Т-ЗКУ 12/320 12 32 35 40 2.6 120х85х42
Гидрозамок Т-4КУ 12/320 12 32 35 40 2.6 120х85х42
Гидрозамок М-1КУ 20/320 20 32 35 100 8,9 190х124х75
Гидрозамок М-2КУ 20/320 20 32 35 100 8,9 190х124х75
Гидрозамок М-ЗКУ 20/320 20 32 35 100 3,9 140х100х57
Гидрозамок М-4КУ 20/320 20 32 35 100 3,9 140х100х57
Гидрозамок Т-1КУ 20/320 20 32 35 100 8,9 190х124х75
Гидрозамок Т-2КУ 20/320 20 32 35 100 8,9 190х124х75
Гидрозамок Т-ЗКУ 20/320 20 32 35 100 3,9 140х100х57
Гидрозамок Т-4КУ 20/320 20 32 35 100 3.9 140х100х57
Гидрозамок М-1КУ 32/320 32 32 35 250 8.4 190х124х75
Гидрозамок М-2КУ 32/320 32 32 35 250 8.4 190х124х75
Гидрозамок М-3КУ 32/320 32 32 35 250 8.4 180х124x75
Гидрозамок М-4КУ 32/320 32 32 35 250 8.4 180х124х75
Гидрозамок Т-1КУ 32/320 32 32 35 250 8.4 190х124х75
Гидрозамок Т-2КУ 32/320 32 32 35 250 8,4 190х124х75
Гидрозамок Т-ЗКУ 32/320 32 32 35 250 8,4 180х24х75
Гидрозамок Т-4КУ 32/320 32 32 35 250 8,4 180х124х75
Гидрозамок Ф1КУ 50/31 50 32 35 630 38,5 270х136х285
Гидрозамок ФЗКУ 50/33 50 32 35 630 38.5 270х136х285
Гидрозамок Ф1КУ 80/32 80 32 35 1600 99 357х182х275
Гидрозамок ФЗКУ 80/32 80 32 35 1600 99 357х182х275

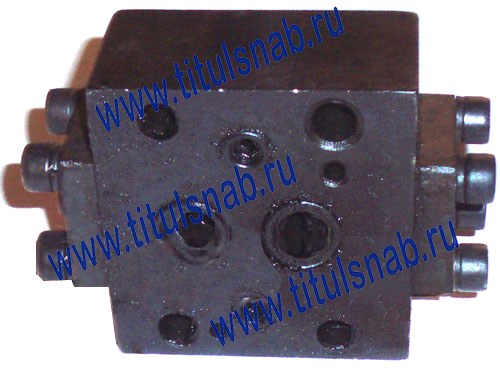

Гидрозамок М-2КУ 12/320

Гидрозамок М-2КУ 12/320


Основные параметры гидрозамка М-2КУ12/320:

- условный проход 12 мм;
- присоединение в систему стыковое;
- без дополнительного разгрузочного клапана и с отдельным дренажем системы управления;
- расход рабочей жидкости 40 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на входе 35 МПа;
- давление на сливе 32 МПа;
- давление пробное (кратковременное) 48 МПа;
- максимальное давление управления 12 МПа;
- допустимые внутренние утечки в линии управления 290 см³/мин;
- допустимые внутренние утечки по штоку золотника 200 см³/мин;
- масса гидрозамка не более 2,6 кг.

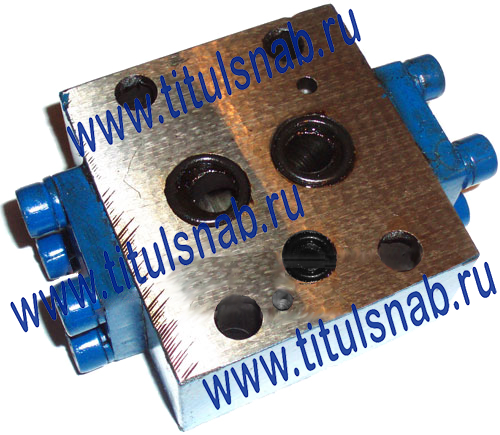

Гидрозамок М-4КУ 12/320

Гидрозамок М-4КУ 12/320


Основные параметры гидрозамка М-4КУ12/320:

- условный проход 12 мм;
- присоединение в систему стыковое;
- без дополнительного разгрузочного клапана и с объединенным дренажем системы управления с основной системой;
- расход рабочей жидкости 40 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на входе 35 МПа;
- давление на сливе 32 МПа;
- давление пробное (кратковременное) 48 МПа;
- максимальное давление управления 12 МПа;
- допустимые внутренние утечки в линии управления 290 см³/мин;
- масса гидрозамка не более 2,6 кг.

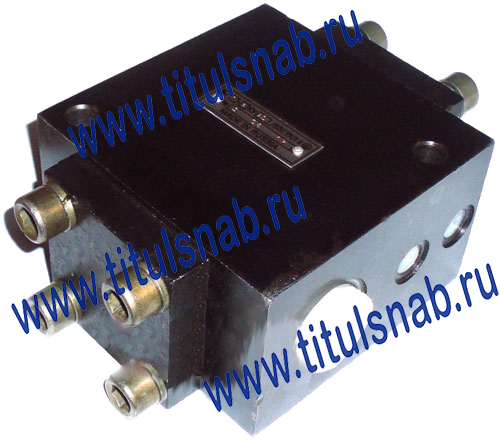

Гидрозамок Т-2КУ 20/320

Гидрозамок Т-2КУ 20/320


Основные параметры гидрозамка Т-2КУ20/320:

- условный проход 20 мм;
- присоединение в систему трубное (резьбовое М33х2);
- без дополнительного разгрузочного клапана и с объединенным дренажем системы управления с основной системой;
- расход рабочей жидкости 100 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на входе 35 МПа;
- давление на сливе 32 МПа;
- давление пробное (кратковременное) 48 МПа;
- максимальное давление управления 12 МПа;
- допустимые внутренние утечки в линии управления 340 см³/мин;
- допустимые внутренние утечки по штоку золотника 230 см³/мин;
- масса гидрозамка не более 8,9 кг.

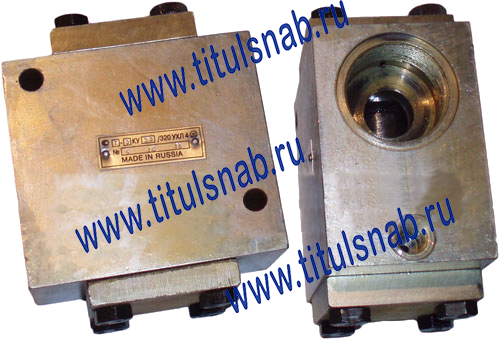

Гидрозамок Т-3КУ 32/320

Гидрозамок Т-3КУ 32/320


Основные параметры гидрозамка Т-3КУ32/320:

- условный проход 32 мм;
- присоединение в систему трубное (резьбовое М48х2);
- с дополнительным разгрузочным клапаном и объединенным дренажем системы управления с основной системой;
- расход рабочей жидкости 250 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на входе 35 МПа;
- давление на сливе 32 МПа;
- давление пробное (кратковременное) 48 МПа;
- максимальное давление управления 12 МПа;
- допустимые внутренние утечки в линии управления 350 см³/мин;
- масса гидрозамка не более 8,4 кг.



Пример условного обозначения при заказе гидрозамка одностороннего стыкового присоединения, с условным проходом 20 мм, с дополнительным разгрузочным клапаном и объединенным дренажем системы управления с основной системой: Гидрозамок М-3КУ 20/320 УХЛ4
