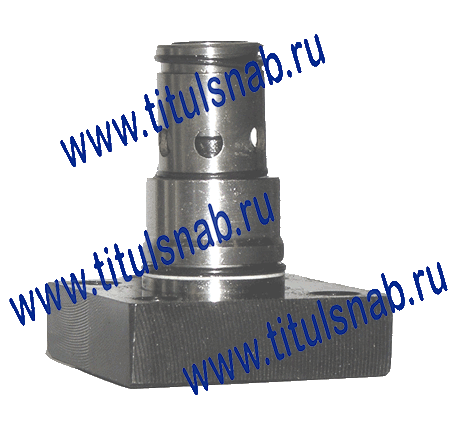

Гидроклапан МКОВ-16/3Ф, МКОВ-25/3Ф, МКОВ-32/3Ф
Гидроклапан МКОВ-16/3Ф1, МКОВ-16/3Ф2, МКОВ-16/3Ф3 |
Гидроклапаны МКОВ (клапаны обратные встраиваемые) предназначены пропускания потока рабочей жидкости только в одном направлении и запирания в обратном. Область применения – гидроприводы станков, мобильной техники, кузнечно-прессового оборудования, литейных машин, литьевых машин и другого оборудования, имеющего гидрофицированный привод. Условия эксплуатации клапанов МКОВ: - фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт); В зависимости от типоразмера гидроклапана номинальный объем пропускаемой жидкости в одном направлении составляет: для клапанов МКОВ-16/3Ф1, МКОВ-16/3Ф2, МКОВ-16/3Ф3 до 100 л/мин; МКОВ-25/3Ф1, МКОВ-25/3Ф2, МКОВ-25/3Ф3 до 160 л/мин; МКОВ-32/3Ф1, МКОВ-32/3Ф2, МКОВ-32/3Ф3 до 320 л/мин; Обозначение на гидравлических схемах: Р - отверстие для входа рабочей жидкости под давлением;
|
Структура условного обозначения

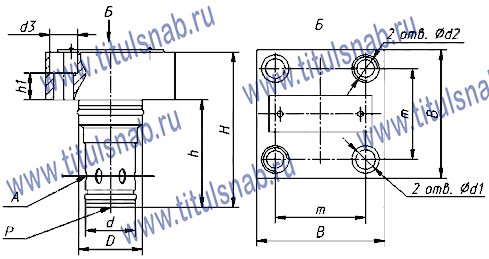

Габаритные размеры МКОВ
|
Основные характеристики гидроклапанов МКОВ (клапанов обратных встраиваемых)
Обозначение | Условный проход, мм | Номинальное давление, МПа | Давление открывания обратного клапана, МПа | Номинальный расход, л/мин | Масса, кг |
МКОВ16/3Ф1 | 16 | 32,0 | 0,05 | 100 | 0,9 |
МКОВ16/3Ф2 | 0,15 | ||||
МКОВ 16/3Ф3 | 0,3 | ||||
МКОВ 25/3Ф1 | 25 | 32,0 | 0,05 | 160 | 1,7 |
МКОВ 25/3Ф2 | 0,15 | ||||
МКОВ 25/3Ф3 | 0,3 | ||||
МКОВ 32/3Ф1 | 32 | 32,0 | 0,05 | 320 | 2,7 |
МКОВ 32/3Ф2 | 0,15 | ||||
МКОВ 32/3Ф3 | 0,3 |
Технические характеристики клапана МКОВ16/3Ф2:
- условный проход 16 мм;
- тип монтажа: вставной (фланцевый);
- номинальное давление 32 МПа;
- номинальный расход рабочей жидкости 100 л/мин;
- давление открывания обратного клапана 0,15 МПа
- климатическое исполнение: для районов с умеренным и холодным климатом;
- масса клапана не более 0,90 кг.
Описание устройства гидроклапана МКОВ

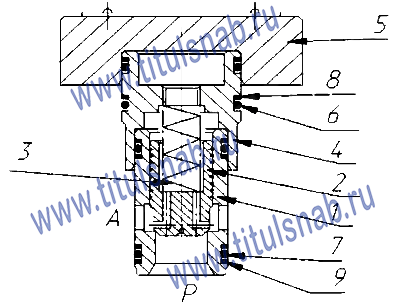

Устройство: Обратный клапан состоит из гильзы 1, в которой размещен клапан 2, пружины 3, переходной втулки 4 и фланца 5. Обратный клапан работает следующим образом: Подведенные в гидролинию P (с торца гильзы 1) поток рабочей жидкости воздействует на клапан 2 и, преодолевая усилие пружины 3, перемещает его вдоль оси гильзы 1. При этом обеспечивается пропускание потока рабочей жидкости в гидролинию A. При подводе потока рабочей жидкости в гидролинию A (сбоку гильзы 1) клапан 2 под воздействием пружины 3 и давления рабочей жидкости прижимается к острой кромке гильзы 1 и герметично разделяет гидролинии A и P. |
