Делители потока МКД(-С)-12/32, МКД(-С)-20/32, МКД(-С)-32/32

Делители потока МКД-12/32, МКД-20/32, МКД-32/32, МКД-С-12/32, МКД-С-20/32, МКД-С-32/32

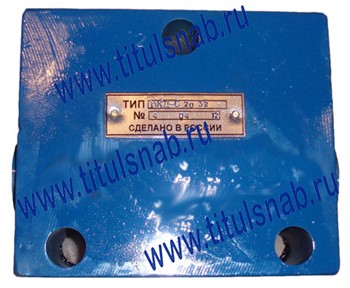

Делитель потока МКД-С-20/32

Принцип работы делителей потока МКД-..., МКД-С-...

Делителем потока называется клапан соотношения расходов, предназначенный для разделения одного потока рабочей жидкости на два и более равных потока независимо от величины противодавления в каждом из них. Делители потока МКД-..., МКД-С-... применяют в гидроприводах машин, в которых требуется обеспечить синхронизацию движения выходных звеньев параллельно работающих гидродвигателей, преодолевающих неодинаковую нагрузку.

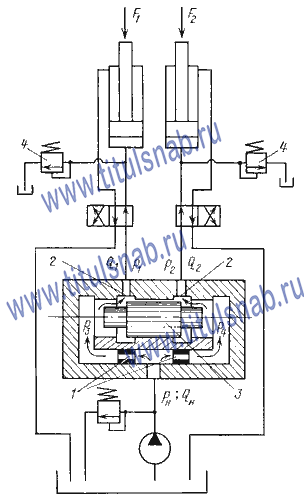

Делитель потока МКД-..., МКД-С-... (см. рисунок ниже) состоит из двух нерегулируемых дросселей 1 и двух дросселей 2, проходные сечения которых могут автоматически изменяться благодаря перемещению плунжера 3. При равенстве нагрузок (F1 = F2) и площадей поршней гидроцилиндров давление P1 = P2, перепад давлений ΔP = (P3 - P4) = 0, плунжер 3 делителя занимает среднее положение, а расходы в обеих линиях одинаковые. Если нагрузка на один из любых гидродвигателей изменится, то под действием возникшего перепада давлений у плунжера делителя он начнет смещаться из среднего положения, изменяя одновременно проходные сечения дросселей 2. Перемещение прекратится, когда давления P3 и P4 выровняются. В этом положении плунжера расходы в обеих ветвях будут одинаковыми. Таким образом, поддержание равенства расходов в обеих ветвях осуществляется за счет дросселирования потока в той ветви, где гидродвигатель нагружен меньше.

Делитель потока может также быть и сумматором потока. В этом случае в подводимых к нему двух трубопроводах поддерживается постоянный расход рабочей жидкости.

Гидравлические схемы и структура условного обозначения делителя потока МКД

Принципиальная схема

Принцип работы делителей потока МКД-12/32, МКД-20/32, МКД-32/32, МКД-С-12/32, МКД-С-20/32, МКД-С-32/32

КД

—

УХЛ

Опции

4 = категория размещения.

УХЛ = климатическое исполнение.

32 = давление номинальное 32 МПа.

Условный проход:
12 = Ду 12 мм; 32 = Ду 32 мм.
20 = Ду 20 мм;

Тип установки:
без обозначения = резьбовое;
С = стыковое.

КД = делитель потока

М = модернизированный

Гидросхемы делителя потока и сумматора потока

Делитель

Сумматор

Технические характеристики делителей потока МКД-..., МКД-С-...

ПАРАМЕТР		Наименование делителей потока
		МКД-12/32	МКД-20/32	МКД-32/32	МКД-С-12/32	МКД-С-20/32	МКД-С-32/32
Присоединение		Резьбовое			Стыковое
Условный проход, мм		12	20	32	12	20	32
Расход на входе в делитель, л/мин	Настройка 1	16-25	55-80	130-160	16-25	55-80	130-160
	Настройка 2	10-16	40-55	100-130	10-16	40-55	100-130
	Настройка 3	4-10	25-40	80-100	4-10	25-40	80-100
Рабочее давление, МПа	Номинальное	32
	Максимальное	33
	Минимальное	1
Погрешность давление не более, %		1
Потеря давления при макс. расходе не более, МПа		1
Максимальный расход, л/мин		14	40	60	85	175	200
Масса, кг		4	6	12	4,6	5,6	15
Рабочая жидкость		минеральное масло (HL, HLP) по DIN 51 524 эфир фосфорной кислоты (HFD-R)
Диапазон температур рабочей жидкости		от -20 до +100 °C
Диапазон вязкости		от 2,8 до 500 сСт (мм²/с)
Чистота рабочей жидкости		Допустимая загрязненность рабочей жидкости класс 9 по NAS 1638. Мы рекомендуем фильтр с минимальным параметром фильтрации β ≥ 75

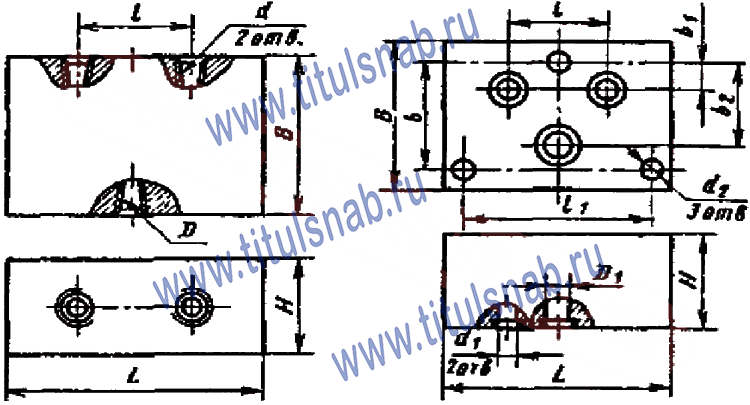

Габаритные и присоединительные размеры делителей потока МКД-..., МКД-С-...

Габаритные и присоединительные размеры делителей потока МКД-12/32, МКД-20/32, МКД-32/32, МКД-С-12/32, МКД-С-20/32, МКД-С-32/32

Таблица размеров

Типоразмер	D	D1	d	d1	d2	L	l	l1	B	b	b1	b2	H
МКД(-С)-12/32	К1/2"	9	К3/8"	9	13	135	62	95	105	80	20,5	52,5	50
МКД(-С)-20/32	К1"	18	К3/4"	15	17	148	67	98	120	94	10	82	56
МКД(-С)-32/32	К1 1/2"	26	К1 1/4"	18	21	193	92	138	160	120	18	108	75

Пример условного обозначения делителя потока Ду=32 мм стыкового присоединения: Делитель потока МКД-С-32/32 УХЛ4

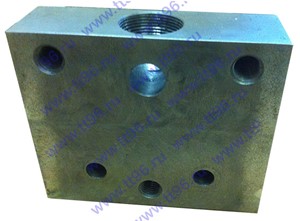

Плиты МКД-Т-10, МКД-Т-20, МКД-Т-30, МКД 12/32, МКД 32/32, МКД 20/32

МЫ предлагем к поставке плиты переходные "МКД-Т", данные плиты предназначены для установки делителя потока стыкового монтажа типа МКД-С на место делителя трубного монтажа типа МКД, стоит учитывать, что данная конструкция отличается габаритами Нх2.
Спрашивайте плиты монтажные МКД-Т-10, МКД-Т-20, МКД-Т-30 у наших менеджеров.
