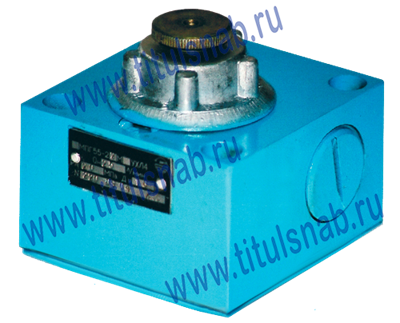

Регулятор расхода МПГ55-22(М), МПГ55-24(М), МПГ55-25(М)

Регулятор расхода МПГ55-22(М), МПГ55-24(М), МПГ55-25(М), 2МПГ55-22(М), 2МПГ55-24(М), 2МПГ55-25(М)Регулятор потока МПГ55-22М

Регулятор расхода (дроссель) МПГ55-22(24,25)М устанавливается в гидросистемах там, где требуется поддержание установленной скорости перемещения рабочих органов станков и других стационарно работающих машин в независимости от нагрузки.

Регуляторы расхода модернизированные обычной прочности МПГ55-22М, МПГ55-24М, МПГ55-25 Мсостоят из гидродросселя и редукционного клапана, который поддерживает постоянный перепад давления на дросселирующей щели, благодаря чему расход рабочей жидкости, проходящей через гидродроссель, не зависит от давления на входе и выходе из него.

Гидравлические регуляторы потока МПГ-55-2 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.

Регуляторы расхода МПГ 55-2 выпускаются на ном. давление 20 МПа и 32 МПа. В зависимости от номинального расхода рабочей жидкости регуляторы расхода МПГ55-2 бывают трёх исполнений:
     МПГ55-22 - c условным проходом 10 мм;
     МПГ55-24 - c условным проходом 16 мм;
     МПГ55-25 - c условным проходом 20 мм.



Условное обозначение регулятора расхода МПГ55-2

Х   МПГ55-2   Х   Х   ХХХХ

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
Наличие замкового устройства: без индекса - нет, 1 - есть
Условный проход: 2 - Ду=10 мм, 4 - Ду=16 мм, 5 - Ду=20 мм
Тип регулятора расхода
Исполнение по прочности: без индекса - нормальная прочность, 2 - повышенная прочность


Примечание: буква М ("модернизированный") после индекса условного прохода может отсутствовать в маркировке данного регулятора, например, регулятор расхода МПГ55-24 УХЛ4

Параметры гидравлических регуляторов потока МПГ55-22, МПГ55-24, МПГ55-25

Обозначение Ду, мм Расход рабочей жидкости ном./мин./макс., л/мин Давление на входе ном./мин./макс., МПа Макс. давление на выходе, МПа Перепад давления на дросселе регулятора расхода не менее, МПа Расход утечек масла через полностью закрытый дроссель не более, см³/мин Допустимое отклонение установленного расхода не более, % Масса не более, кг
МПГ55-22(М) 10 25 / 0,04 / 32




20 / 0,5 / 21,5




20




0,15 - 0,25

30




± 5

4,0
2МПГ 55-22(М)
МПГ55-24М 16 100 / 0,09 / 120 70 7,5
2МПГ55-24(М)
МПГ 55-25М 20 200 / 0,15 / 240 120 15,5
2МПГ55-25(М)

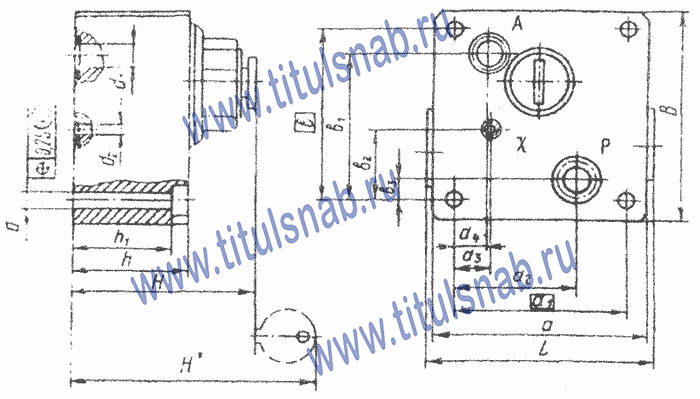

Габаритные и присоединительные размеры МПГ55-25М, МПГ55-22М, МПГ55-24М

Габаритные и присоединительные размеры Регулятор расхода МПГ55-22(М), МПГ55-24(М), МПГ55-25(М)
Наименование, Ду L B H H* h h1 d d1 d2 a a1 a2 a3 a4 b b1 b2 b3
МПГ55-22М, 2МПГ55-22М (Ду=10мм) 108 100 88 137 54 44 9 10 4 102 76,2 54 8 9,5 82,5 52,5 36 11
МПГ55-24М, 2МПГ55-24М (Ду=16мм) 133 126 107 156 67 51 11 18 4 126 101,6 71,4 20,8 20,6 101,6 88,9 54,6 12,7
МПГ55-25М, 2МПГ55-25М (Ду=20мм) 178 166 132 175 92 72 17 28,7 4 178 146 104,8 28 22,3 133,5 104,8 66 12,7


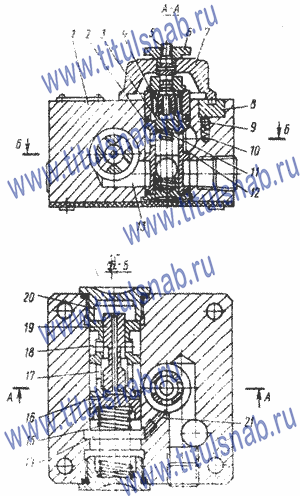

Конструкция и принцип работы МПГ 55-25(М), МПГ 55-22(М), МПГ 55-24(М)


Конструкция и принцип работы Габаритные и присоединительные размеры Регулятор расхода МПГ55-22(М), МПГ55-24(М), МПГ55-25(М), 2МПГ55-22(М), 2МПГ55-24(М), 2МПГ55-25(М)    Конструктивные элементы регулятора потока МПГ55-22М ( 24М, 25М):
   1 - корпус;
   2 - втулка;
   3 - втулка-дроссель;
   4,6 - гайки;
   5 - регулировочный винт;
   7 - лимб;
   8 - указатель оборотов;
   9 - шарик;
   10,11,12,15 - пружины;
   12 - отверстие отвода;
   13,17,18 - отверстия;
   14,16,20 - полости;
   10 - золотник;
   21 - заглушка.

   Описание работы регулятора потока МПГ55-25М ( 22М, 24М):
   Рабочая жидкость из гидросистемы поступает к отверстию подвода 18 и далее через отверстия 17 и 13 в корпусе вот втулку 2. Далее рабочая жидкость через дросселирующую щель втулки 2 поступает к отверстию отвода 12. Отверстие 17 сообщается с полостями 20 и 16, а отверстие отвода 12 - с полостью 14. Золотник 19 находится в равновесном положении под действием усилия пружины 15 и усилий, возникших в момент подводадавления в его торцевые полости 20, 16 и 14. При увеличении давления в напорной магистрали гидросистемы давление в отверстиях 18, 17, 13 повышается, что приводит к нарушению равновесия сил, действующих на золотниковый механизм.
   Под действием гидростатических сил, создаваемых давлением рабочей жидкости в полостях 20 и 16, золотник перемещается в сторону пружины и, соответственно, его дросселирующая кромка изменяет сопротивление расходу потока рабочей жидкости, благодаря этому давление на входе в гидродроссель (отверстие 13) уменьшается по сравнению с давлением в напорной магистрали. Т.о. на дросселирующей щели поддерживается постоянный перепад давления.
   Расход рабочей жидкости регулируется изменением проходного сечения дросселирующей щели во втулке 2 за счёт осевого перемещения втулки-дросселя 3 с помощью гайки 4 в одну сторону и пружины 11 - в другую. Гайке 4 вращение передаётся через лимб 7 и винт 5. Лимб можно поворачивать до 4-х оборотов. После каждого оборота лимб с помощью штифта поворачивает на 1/4 оборота указатель оборотов 8, который фиксируется от самопроизвольного вращения шариком 9 и пружиной 10. При повороте лимба по часовой стрелке расход рабочей жидкости увеличивается, против - уменьшается. Фиксация лимба производится гайкой 6.
   Стыки пробок и корпуса, соединение регулировочного винта и втулки уплотняются резиновыми кольцами поГОСТ 9833-73 (ГОСТ 18829-73) (см. таблицу ниже: Комплект поставки МПГ55-2...М).

Комплект поставки регулятора потока МПГ55-22М (МПГ55-24М, МПГ55-25М)

Наименование Обозначение Количество для МПГ55-22М
(Ду=10мм), шт.
Количество для МПГ55-24М
(Ду=16мм), шт.
Количество для МПГ55-25М
(Ду=20мм), шт.
Регулятор расхода МПГ55-2...М 1 1 1
Кольца резиновые уплотнительные ГОСТ 9833-73 (ГОСТ 18829-73) 006-010-25-2 1 1 1
012-016-25-2 2 - -
032-037-30-2 - 2 2
Паспорт МПГ55-2М ПС 1 1 1



Пример условного обозначения регулятора расхода рабочей жидкости нормальной прочности с условным проходом 10 мм, с номинальным давлением на входе 20 МПа, с номинальным расходом рабочей жидкости 25 л/мин, для районов с умеренным и холодным климатом, категория размещения 4: Регулятор расхода МПГ55-22М УХЛ4
