Габаритные и присединительные размеры планетарных гидромоторов типа МГП

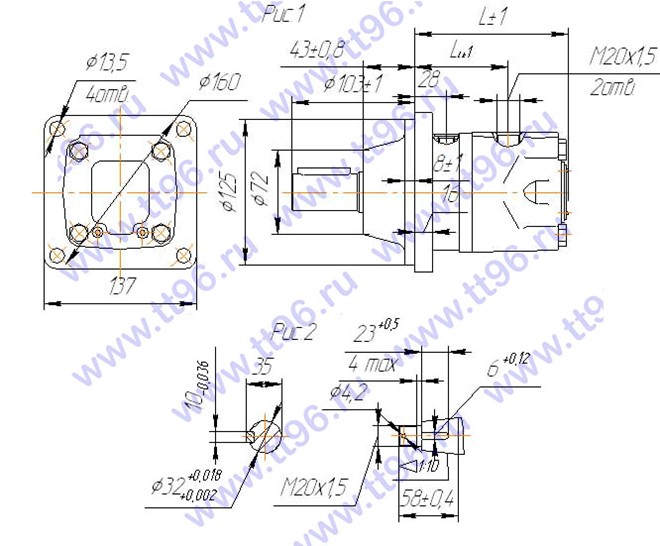

Габаритные и присоединительные размеры МГП 00.00.000 (OMS 80-315)
| Обозначение | Маркировка | L, мм. | L1, мм. | Рис. |
| МГП 00.00.000 | МГП 80 | 164 | 121 | 1 |
| МГП 00.00.001 | МГП 100 | 167 | 124 | |
| МГП 00.00.002 | МГП 125 | 172 | 129 | |
| МГП 00.00.003 | МГП 160 | 178 | 135 | |
| МГП 00.00.004 | МГП 200 | 185 | 142 | |
| МГП 00.00.018 | МГП 250 | 194 | 151 | |
| МГП 00.00.005 | МГП 315 | 205 | 162 | |
| МГП 00.00.019 | МГП 80Ш | 164 | 121 | 2 |
| МГП 00.00.020 | МГП 100Ш | 167 | 124 | |
| МГП 00.00.021 | МГП 125Ш | 174 | 129 | |
| МГП 00.00.022 | МГП 160Ш | 178 | 135 | |
| МГП 00.00.023 | МГП 200Ш | 185 | 142 | |
| МГП 00.00.024 | МГП 250Ш | 194 | 151 | |
| МГП 00.00.025 | МГП 315Ш | 205 | 162 | |
| МГП 00.00.026 | МГП 80К | 164 | 121 | 3 |
| МГП 00.00.027 | МГП 100К | 167 | 124 | |
| МГП 00.00.028 | МГП 125К | 174 | 129 | |
| МГП 00.00.029 | МГП 160К | 178 | 135 | |
| МГП 00.00.030 | МГП 200К | 185 | 142 | |
| МГП 00.00.031 | МГП 250К | 194 | 151 | |
| МГП 00.00.032 | МГП 315К | 205 | 162 |

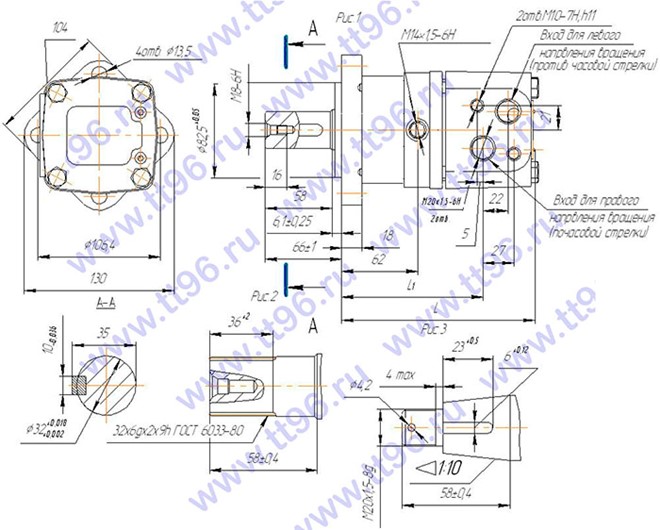

Габаритные и присоединительные размеры МГПК (OMSW 80-315)
| Маркировка | L, мм. | L1, мм. | Рис. |
| МГПК 80 | 127 | 84 | 1 |
| МГПК 100 | 130 | 87 | |
| МГПК 125 | 135 | 92 | |
| МГПК 160 | 141 | 98 | |
| МГПК 200 | 148 | 105 | |
| МГПК 250 | 157 | 114 | |
| МГПК 315 | 168 | 125 | |
| МГПК 80К | 127 | 84 | 2 |
| МГПК 100К | 130 | 87 | |
| МГПК 125К | 135 | 92 | |
| МГПК 160К | 141 | 98 | |
| МГПК 200К | 148 | 105 | |
| МГПК 250К | 157 | 114 | |
| МГПК 315К | 168 | 125 |
