ЭЛЕКТРОДВИГАТЕЛИ БРЫЗГОЗАЩИЩЕННОГО ИСПОЛНЕНИЯ
МОДИФИКАЦИЙ 4АМН, 5АН, 5АМН, 5АНМ

Электродвигатели брызгозащищенного исполнения применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Более активное охлаждение в этих электродвигателях, по сравнению с обычными общепромышленными, позволяет в таком же габарите получать более высокую мощность.
Основное (базовое) исполнение – асинхронный трехфазный электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP23 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Электродвигатели пониженной высоты брызгозащищенного исполнения
(модификации 4АМН, 5АН, 5АМН, 5АНМ)

Мощность, кВт

3000 об/мин

1500 об/мин

1000 об/мин

750 об/мин

600 об/мин

марка ЭД

вес, кг

марка ЭД

вес, кг

марка ЭД

вес, кг

марка ЭД

вес, кг

марка ЭД

вес, кг

15



4АМН180S8

175



18,5



4АМН160S4

115

4АМН180S6

165

4АМН180M8

195



22

4АМН160S2

110

4АМН160M4

135

4АМН180M6

180

5АН200М8

250



30

4АМН160M2

130

4АМН180S4

170

5АН200М6

240



37

4АМН180S2

170

4АМН180M4

190

5АН200L6

265

5AH225M8

335



45

4АМН180M2

185

5АН200М4

260

5AH225M6

315

5АМН250S8

440

5АН280А10

784



5AH250S8

410



55

5АН200М2

250

5АН200L4

290

5АМН250S6

440

5АМН250M8

470

5АН280B10

820



5AH225S6

410

5AH250M8

475



75

5АН200L2

280

5AH225M4

340

5АМН250M6

475

5АМН280S8

705

5АН315А10

985

5АН225МА2

340



5AH250M6

480

5АН280А8

743

5AHM315MA10



90

5АМН250S2

485

5АМН250S4

490

5АМН280S6

715

5АМН280M8

790

5АН315B10

1060

5АН225М2

340

5AH250S4

450

5АН280А6

700

5АН280B8

789

5AHM315MB10

1140

110

5АМН250M2

530

5АМН250M4

540

5АМН280M6

800

5АМН315S8

935

5АН355А10

1260

5АН250S2

455

5AH250M4

500

5АН280B6

732

5АН315А8

980



132

5АМН280S2

720

5АМН280S4

750

5АМН315S6

905

5АМН315M8

1020

5АН355B10

1340

5АН250M2

500

5АН280А4

720

5АН315А6

900

5АН315B8

1100




5AH250MB4

520



160

5АМН280M2

770

5АМН280M4

835

5АМН315M6

1005

5АН355А8

1340

5АН355B10C

1500

5АН280А2

744

5АН280B4

764

5АН315B6

980

5AHM315MB8

1140



200

5АМН315S2

965

5АМН315S4

1050

5АН355А6

1240

5АН355B8

1460



5АН280B2

817

5АН315А4

900

5AHM315MB6

1050



250

5АМН315M2

1105

5АМН315M4

1145

5АН355B6

1360



5АН315А2

950

5АН315B4

990



315

5АН355А2

1310

5АН355А4

1290



5AHM315MB2

1200



400

5АН355B2

1440

5АН355B4

1400





Класс нагревостойкости изоляции

Электродвигатели пониженной высоты, как правило, имеют класс нагревостойкости изоляции «В» (температурный индекс 135°С) или «F» (температурный индекс 155°С) по ГОСТ 8865-93.
Класс нагревостойкости изоляции отражает максимальную рабочую температуру изоляции обмотки статора или ротора электродвигателя при номинальной нагрузке.

Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).

Габаритные, установочные и присоединительные размеры электродвигателей пониженной высоты

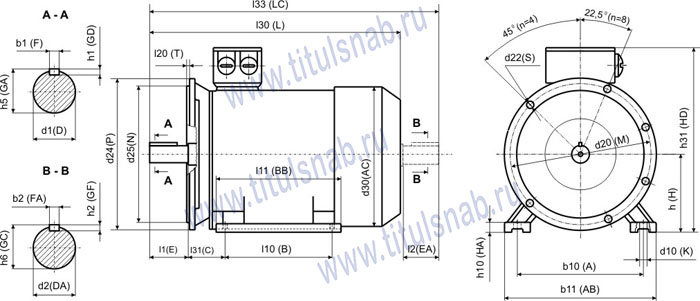

Рис. 1 - исполнение IM1081, IM1082

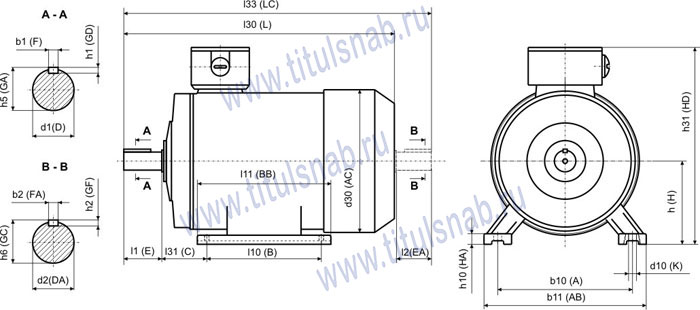

Рис. 2 - исполнение IM2081, IM 2082

Габаритные, установочные и присоединительные размеры электродвигателей пониженной высоты
(модификаций 4АМН, 5АН, 5АМН, 5АНМ)

Габарит ЭД

Число
полюсов

Габаритные размеры

Установочные и присоединительные размеры, мм

l30

l33

h31

d30

b10

l10

l31

d1

d2

l1

l2

b1

b2

h5

h6

h1

h2

h

h10

d10

L

LC

HD

AC

A

B

C

D

E

ЕА

F

GA

GD

GF

H

K

4АМН 160S

2

558

675

430

340

254

178

108

42

42

110

110

12

12

45

45

8

8

160

18

15

4

558

675

430

340

254

178

108

48

42

110

110

12

12

51,5

45

9

8

160

18

15

4АМН 160M

2

601

718

430

340

254

210

108

42

42

110

110

14

12

45

45

8

8

160

18

15

4

601

718

430

340

254

210

108

48

42

110

110

14

12

51,5

45

9

8

160

18

15

4АМН 180S

2

580

695

445

378

279

203

121

48

48

110

110

14

14

51,5

51,5

9

9

180

20

15

4, 6, 8

580

695

445

378

279

203

121

55

48

110

110

16

14

59

51,5

10

9

180

20

15

4АМН 180M

2

620

735

445

378

279

241

121

48

48

110

110

14

14

51,5

51,5

9

9

180

20

15

4, 6, 8

620

735

445

378

279

241

121

55

48

110

110

16

14

59

51,5

10

9

180

20

15

5АН 200M

2

720

835

490

410

318

267

133

55

55

110

110

16

16

59

59

10

10

200

25

19

4, 6, 8

750

865

490

410

318

267

133

60

55

140

110

18

16

64

59

11

10

200

25

19

5АН 200L

2

750

865

490

410

318

305

133

55

55

110

110

16

16

59

59

10

10

200

25

19

4, 6, 8

780

895

490

410

318

305

133

60

55

140

110

18

16

64

59

11

10

200

25

19

5АН 225M

2

755

-

575

485

356

311

149

55

-

110

-

16

-

59

-

10

-

225

28

19

4, 6, 8

785

-

575

485

356

311

149

65

-

140

-

18

-

69

-

11

-

225

28

19

5АМН 250S

2

935

1085

630

545

406

311

168

65

65

140

140

18

18

69

69

11

11

250

30

24

4, 6, 8

935

1085

630

545

406

311

168

75

70

140

140

20

20

79,5

74,5

12

12

250

30

24

5АМН 250M

2

965

1115

630

545

406

349

168

65

65

140

140

18

18

69

69

11

11

250

30

24

4, 6

965

1115

630

545

406

349

168

75

70

140

140

20

20

79,5

74,5

12

12

250

30

24

8

935

1085

630

545

406

349

168

75

70

140

140

20

20

79,5

74,5

12

12

250

30

24

5АМН 280S

4, 6, 8

1110

1260

710

620

457

368

190

80

65

170

140

22

18

85

69

14

11

280

30

24

5АМН 280M

2

1080

1230

710

620

457

419

190

70

60

140

140

20

18

74,5

64

12

11

280

30

24

4, 6

1180

1330

710

620

457

419

190

80

65

170

140

22

18

85

69

14

11

280

30

24

8

1110

1260

710

620

457

419

190

80

65

170

140

22

18

85

69

14

11

280

30

24

5АН 280А

2

975

-

745

665

457

368, 419*

190

70

-

140

-

20

-

74,5

-

12

-

280

25

24

4, 6, 8, 10

1005

-

745

665

457

190

80

-

170

-

22

-

85

-

14

-

280

25

24

5АН 280В

2

1035

-

745

665

457

190

70

-

140

-

20

-

74,5

-

12

-

280

25

24

4, 6, 8, 10

1005

-

745

665

457

190

80

-

170

-

22

-

85

-

14

-

280

25

24

5АМН 315S

2

1160

1310

815

680

508

406

216

75

65

140

140

20

18

79,5

69

12

11

315

40

28

4

1290

1440

815

680

508

406

216

90

65

170

140

25

18

95

69

14

11

315

40

28

6, 8

1190

1340

815

680

508

406

216

90

65

170

140

25

18

95

69

14

11

315

40

28

5АМН 315M

2

1260

1410

815

680

508

457

216

75

65

140

140

20

18

79,5

69

12

11

315

40

28

4

1290

1440

815

680

508

457

216

90

65

170

140

25

18

95

69

14

11

315

40

28

6, 8

1190

1340

815

680

508

457

216

90

65

170

140

25

18

95

69

14

11

315

40

28

5АНМ 315MA,MB

2

1020

-

1020

730

508

457

216

75

-

140

-

20

-

79,5

-

12

-

315

40

28

6, 8, 10

1050

-

1020

730

508

457

216

90

-

170

-

25

-

95

-

14

-

315

40

28

5АН 315А

2

1010

-

816

740

508

406, 457*

216

75

-

140

-

20

-

79,5

-

12

-

315

30

28

5АН 315А,В

4, 6, 8, 10

1040

-

816

740

508

216

90

-

170

-

25

-

95

-

14

-

315

30

28

5АН 355А,В

2

1135

-

900

820

610

500, 560*

254

85

-

170

-

22

-

90

-

14

-

355

35

28

4, 6, 8, 10

1175

-

900

820

610

254

100

-

210

-

28

-

106

-

16

-

355

35

28

* электродвигатель изготовлен на два размера (по 3 отверстия в каждой лапе)
