ЭЛЕКТРОДВИГАТЕЛИ ДЛЯ ПРИВОДА СТАНКОВ-КАЧАЛОК
СЕРИИ АИР, 5А

Электродвигатели для привода станков-качалок находят применение на нефтепромыслах и представляют собой одно-, двух- и четырехскоростные трехфазные асинхронные электродвигатели с короткозамкнутым ротором.
Основное (базовое) исполнение – асинхронный трехфазный электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В.
Климатическое исполнение и категория размещения У1 или УХЛ1, степень защиты IP54. Электродвигатели для привода станков-качалок изготавливаются только в монтажном исполнении IM1081 и имеют вводное устройство с одним штуцером К-3-1. Подшипники позволяют сочленять эти электродвигатели с приводным механизмом при помощи клиноременной передачи.

Электродвигатели для станков-качалок односкоростные

Мощность, кВт

1500 об/мин

1000 об/мин

750 об/мин

500 об/мин

марка ЭД

масса, кг

марка ЭД

масса, кг

марка ЭД

масса, кг

марка ЭД

масса, кг

7,5



АИР180МА12СН

180

9,0



АИР180МВ12СН

195

11



5А200LA12СН

260

13



5А200LB12СН

280

15



АИР180МА8СН

180

5А200L12СН

310

18,5



АИР180M6СН

180

АИР180М8СН

200

5А225M12СН

340



5А200M8СН

240



22

АИР180S4СН

170

5А200M6СН

245

5А200L8СН

260

5А250M12СН

530

30

АИР180M4СН

190

5А200L6СН

280

5А225M8СН

340



37

5А200M4СН

245

5А225M6СН

330



Электродвигатели для станков-качалок многоскоростные

500/1000 об/мин (2р=12/6)

500/750/1000/1500 об/мин (2р=12/8/6/4)

мощность, кВт

марка ЭД

масса, кг

мощность, кВт

марка ЭД

масса, кг

7/13

АИР180M12/6СН

195

3/5,5/6/9

АИР180M12/8/6/4СН

180

11/22

5А200L12/6СН

310

4,5/8/9/12

5А200M12/8/6/4СН

245

15/25

5А225M12/6СН

335

5/9,5/11/15

5А200L12/8/6/4СН

270

16/30

5А250S12/6СН

435

7,1/13/14/20

5А225M12/8/6/4СН

325

18,5/36

5А250M12/6СН

455

9/17/18,5/27

5А250S12/8/6/4СН

435





12/21/24/30

5А250M12/8/6/4СН

465


Класс нагревостойкости изоляции

Электродвигатели для привода станков-качалок, как правило, имеют класс нагревостойкости «F» (температурный индекс 155°С) по ГОСТ 8865-93. В обмотку статора встроены датчики температурной защиты – позисторы типа СТ14-2 с температурой срабатывания 145°С.
Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).

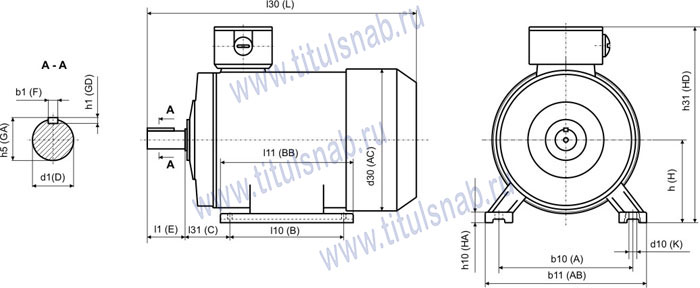

Габаритные, установочные и присоединительные размеры


Рис. 1 - исполнение IM1081

Размеры электродвигателей для станков-качалок

Габарит ЭД

Число полюсов

Габаритные

Установочные и присоединительные размеры, мм

l30

h31

d30

b10

l10

l31

d1

l1

b1

h5

h1

h

h10

d10

L

HD

AC

A

B

C

D

E

F

GA

GD

H

K

АИР 180 S

4

630

440

375

279

203

121

55

110

16

59

10

180

20

15

АИР 180 M(A,B)

4, 6, 8, 12, 12/6, 12/8/6/4

680

440

375

279

241

121

55

110

16

59

10

180

20

15

5A 200 M

4, 6, 8, 12/8/6/4

765

495

410

318

267

133

60

140

18

64

11

200

25

19

5A 200 L(A,B)

6, 8, 12, 12/6, 12/8/6/4

811

495

410

318

305

133

60

140

18

64

11

200

25

19

5A 225 M

6, 8, 12, 12/6, 12/8/6/4

865

540

460

365

311

149

65

140

18

69

11

225

30

19

5A 250 S

12/6, 12/8/6/4

935

630

545

406

311

168

75

140

20

79,5

12

250

30

24

5A 250 M

12, 12/6, 12/8/6/4

965

630

545

406

349

168

75

140

20

79,5

12

250

30

24
