ЭЛЕКТРОДВИГАТЕЛИ (ЕВРОСТАНДАРТ)
СЕРИЙ АИC, AIS, IMM, RA, 6A

Асинхронные трёхфазные общепромышленные электродвигатели с короткозамкнутым ротором
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатели с привязкой мощностей по стандартам DIN (CENELEC) находят применение в России в составе импортного оборудования.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.


Электродвигатели с привязкой мощностей по евростандарту (серии АИС, AIS, IMM, RA, 6A)

Мощность, кВт

3000 об/мин

1500 об/мин

1000 об/мин

750 об/мин

марка ЭД

масса, кг

марка ЭД

масса, кг

марка ЭД

масса, кг

марка ЭД

масса, кг

0,06



АИС 56 А4

2,8



0,09

АИС 56 А2

2,8

АИС 56 В4

3,3



0,12

АИС 56 В2

3,1

АИС 63 А4

3,6



0,18

АИС 63 А2

3,6

АИС 63 В4

3,9

IMM 71 А6

4,3

IMM 80 А8

8,5

0,25

АИС 63 В2

3,9

IMM 71 А4

5

IMM 71 В6

5,4

IMM 80 В8

10,5

0,37

IMM 71 А2

4,9

IMM 71 В4

5,7

IMM 80 А6

10,0

IMM 90 S8

13,3

0,55

IMM 71 В2

5,7

IMM 80 А4

9,7

IMM 80 В6

11,5

IMM 90 L8

16,4

0,75

IMM 80 А2

10,3

IMM 80 В4

11,0

IMM 90 S6

13,3

IMM 100 LA8

23,4

1,1

IMM 80 В2

11,1

IMM 90 S4

13,2

IMM 90 L6

16,5

IMM 100 LB8

25,2

1,5

IMM 90 S2

14,4

IMM 90 L4

15,4

IMM 100 L6

25,8

IMM 112 М8

30,4

2,2

IMM 90 L2

16,5

IMM 100 LA4

26,0

IMM 112 М6

30,9

IMM 132 S8

42,2

3

IMM 100 L2

26,1

IMM 100 LB4

28,1

IMM 132 S6

43,8

IMM 132 М8

49,0

4

IMM 112 М2

31,3

IMM 112 М4

33,1

IMM 132 MA6

49,8

RA 160 МA8

107

5,5

IMM 112 LМ2

35,2

IMM 112 LS4

35,0

IMM 132 MB6

58,5

RA 160 МB8

112

IMM 132 SA2

41,2

IMM 132 S4

45,8

7,5

IMM 132 SB2

48,7

IMM 132 М4

57,7

RA 160 М6

110

RA 160 L8

131

11

RA 160 МA2

85

RA 160 М4

110

RA 160 L6

133

RA 180 L8

158

15

RA 160 МB2

92

RA 160 L4

129

RA 180 L6

155

RA 200 L8

195

18,5

RA 160 L2

100

RA 180 М4

149

RA 200 LA6

190

RA 225 S8

210

22

RA 180 М2

128

RA 180 L4

157

RA 200 LB6

210

RA 225 М8

235

30

RA 200 LA2

180

RA 200 L4

210

RA 225 М6

245

RA 250 М8

316

37

RA 200 LB2

202

RA 225 S4

230

RA 250 М6

308

RA 280 S8

435

45

RA 225 М2

255

RA 225 M4

260

RA 280 S6

440

RA 280 М8

480

55

RA 250 М2

320

RA 250 М4

340

RA 280 М6

480

RA 315 S8

570

75

RA 280 S2

470

RA 280 S4

465

RA 315 S6

570

RA 315 М8

700

90

RA 280 М2

490

RA 280 М4

550

RA 315 М6

705

RA 315 LA8

960

110

RA 315 S2

590

RA 315 S4

655

RA 315 LA6

960

RA 315 LB8

1050

132

RA 315 М2

920

RA 315 М4

905

RA 315 LB6

1050

RA 355 SMA8

1490

160

RA 315 LA2

1045

RA 315 LA4

1095

RA 355 SMA6

1490

RA 355 SMB8

1635

200

RA 315 LB2

1070

RA 315 LB4

1220

RA 355 SMB6

1635

RA 355 MLA8

1890

250

RA 355 SMA2

1520

RA 355 SMA4

1505

RA 355 MLA6

1905

RA 355 MLB8

2100

315

RA 355 SMB2

1670

RA 355 SMB4

1620

RA 355 MLB6

2070



355

RA 355 SMC2

1670

RA 355 SMC4

1695

RA 355 MLC6

2190



400

RA 355 MLB2

2050

RA 355 MLB4

2015



450

RA 355 MLC2

2050

RA 355 MLC4

2125



Класс нагревостойкости изоляции

Общепромышленные электродвигатели, как правило, имеют класс нагревостойкости изоляции «В» (температурный индекс 135°С) или «F» (температурный индекс 155°С) по ГОСТ 8865-93.
Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).

Габаритные, установочные и присоединительные размеры

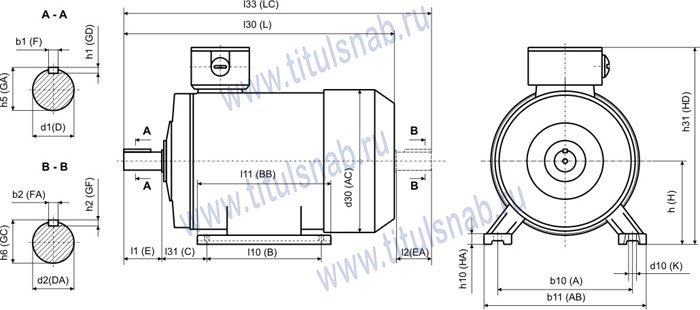

Рис. 1 - исполнение IM1081 (1082)

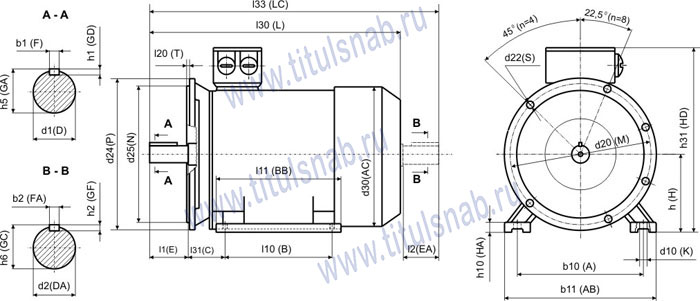

Рис. 2 - исполнение IM2081 (2082)

Габаритные, установочные и присоединительные размеры общепромышленных электродвигателей (евростандарт)
(серии АИС, AIS, IMM, RA, 6A)

Габарит ЭД

Число полюсов

Габаритные размеры

Установочные и присоединительные размеры, мм

l30

l33

h31

d24

d30

b10

l10

l31

d1

d2

l1

l2

b1

b2

h5

h6

h1

h

h10

d10

d20

d25

l20

d22

L

LC

HD

P

AC

A

B

C

D

E

ЕА

F

GA

GD

H

K

M

N

T

S

АИС 56

2, 4

189

210

141

120

120

90

71

36

9

9

20

20

3

3

10

10

3

56

7

5,8

100

80

3

7

АИС 63

2, 4

212

239

148

140

120

100

80

40

11

11

23

23

4

4

12,5

12,5

4

63

7

7

115

95

3

10

IMM 71

2, 4, 6

234

268

162

160

135

112

90

45

14

14

30

30

5

5

16

16

5

71

7

7

130

110

3,5

10

IMM 80

2, 4, 6, 8

273

317

197

200

163

125

100

50

19

19

40

40

6

6

21,5

21,5

6

80

9

10

165

130

3,5

12

IMM 90 S

2, 4, 6, 8

295

354

215

200

180

140

100

56

24

24

50

50

8

8

27

27

7

90

10

10

165

130

3,5

12

IMM 90 L

2, 4, 6, 8

320

379

215

200

180

140

125

56

24

24

50

50

8

8

27

27

7

90

10

10

165

130

3,5

12

IMM 100

2, 4, 6, 8

360

424

247

250

226

160

140

63

28

28

60

60

8

8

31

31

7

100

12

12

215

180

4

15

IMM 112

2, 4, 6, 8

391

455

259

250

226

190

140

70

28

28

60

60

8

8

31

31

7

112

12

12

215

180

4

15

IMM 132 S

2, 4, 6, 8

443

528

295

300

252

216

140

89

38

38

80

80

10

10

41

41

8

132

16

12

265

230

4

14

IMM 132 M

4, 6, 8

483

568

295

300

252

216

178

89

38

38

80

80

10

10

41

41

8

132

16

12

265

230

4

14

RA 160 M

2, 4, 6, 8

605

720

405

350



254

210

108

42

42

110

110

12

12

45

45

8

160

20

15

300

250

5

19

RA 160 L

2, 4, 6, 8

645

760

405

350



254

254

108

42

42

110

110

12

12

45

45

8

160

20

15

300

250

5

19

RA 180 M

2, 4

645

760

425

350



279

241

121

48

42

110

110

14

12

51,5

45

9

180

23

15

300

250

5

19

RA 180 L

2, 4, 6, 8

645

760

425

350



279

279

121

48

42

110

110

14

12

51,5

45

9

180

23

15

300

250

5

19

RA 200 L

2, 4, 6, 8

720

835

475

400



318

305

133

55

55

110

110

16

16

59

59

10

200

28

19

350

300

5

19

RA 225 S

4, 8

750

950

500

450



356

286

149

60

55

140

110

18

16

64

59

11

225

28

19

400

350

5

19

RA 225 M

2

805

920

500

450



356

311

149

55

55

110

110

16

16

59

59

10

225

28

19

400

350

5

19

RA 225 M

4, 6, 8

835

865

500

450



356

311

149

60

55

140

110

18

16

64

59

11

225

28

19

400

350

5

19

RA 250 M

2

870

985

540

550



406

349

168

60

55

140

110

18

16

64

59

11

250

32

24

500

450

5

19

RA 250 M

4, 6, 8

870

1015

540

550



406

349

168

65

60

140

140

18

18

69

64

11

250

32

24

500

450

5

19

RA 280 S

2

930

1045

645

550



457

368

190

65

55

140

110

18

16

69

59

11

280

32

24

500

450

5

19

RA 280 S

4, 6, 8

930

1075

645

550



457

368

190

75

65

140

140

20

18

79,5

69

12

280

32

24

500

450

5

19

RA 280 M

2

930

1045

645

550



457

419

190

65

55

140

110

18

16

69

59

11

280

32

24

500

450

5

19

RA 280 M

4

990

1135

645

550



457

419

190

75

65

140

140

20

18

79,5

69

12

280

32

24

500

450

5

19

RA 280 M

6, 8

930

1075

645

550



457

419

190

75

65

140

140

20

18

79,5

69

12

280

32

24

500

450

5

19

RA 315 S

2

1050

1195

680

660



508

406

216

65

65

140

140

18

18

69

69

11

315

44

28

600

550

6

24

RA 315 S

4

1080

1225

680

660



508

406

216

80

65

170

140

22

18

85

69

14

315

44

28

600

550

6

24

RA 315 S

6, 8

1020

1065

680

660



508

406

216

80

65

170

140

22

18

85

69

14

315

44

28

600

550

6

24

RA 315 M

2

1050

1195

680

660



508

457

216

65

65

140

140

18

18

69

69

11

315

44

28

600

550

6

24

RA 315 M

4

1260

1435

770

660



508

457

216

80

65

170

140

22

18

85

69

14

315

46

28

600

550

6

24

RA 315 M

6, 8

1140

1285

680

660



508

457

216

80

65

140

140

22

18

85

69

14

315

44

28

600

550

6

24

RA 315 L

2

1230

1405

770

660



508

508

216

65

65

140

140

18

18

69

69

11

315

46

28

600

550

6

24

RA 315 L

A4, 6, 8

1260

1435

770

660



508

508

216

80

65

170

140

22

18

85

69

14

315

46

28

600

550

6

24

RA 315 L

B4

1330

1505

770

660



508

508

216

80

65

170

140

22

18

85

69

14

315

46

28

600

550

6

24

RA 355 SM

2

1475

1655

925

800



610

500/560*

254

85

75

170

140

22

20

90

79,5

14

355

55

28

740

680

6

24

RA 355 SM

4, 6, 8

1515

1725

925

800



610

500/560*

254

100

90

210

170

28

25

106

95

16

355

55

28

740

680

6

24

RA 355 ML

2

1620

1800

925

800



610

500/560*

254

85

75

170

140

22

20

90

79,5

14

355

55

28

740

680

6

24

RA 355 ML

4, 6, 8

1660

1870

925

800



610

560/630*

254

100

90

210

170

28

25

106

95

16

355

55

28

740

680

6

24

* Размер B (l10) приведен через дробь для электродвигателей 355 габарита с длиной сердечника A/B соответственно
Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Установочные размеры для электродвигателей с малыми фланцами (IM21хх и IM36хх)

Габарит ЭД

d20

d22

d24

d25

l20

M

S

P

N

T

АИС 56

65/85

M5/M6

77/98

50/70

2,5

АИС 63

75/100

M5/M6

87/112

60/80

2,5/3,0

IMM 71

85/115

M6/M8

105/127

70/95

2,5

IMM 80

100/130

M6/M8

120/160

80/110

3,0

IMM 90 S

115/130

M8

140/160

95/110

3,0

IMM 90 L

115/130

M8

140/160

95/110

3,0

IMM 100

130/165

M8/M10

160/200

110/130

3,5

IMM 112

130/165

M8/M10

160/200

110/130

3,5
