ЭЛЕКТРОДВИГАТЕЛИ ДЛЯ ЧАСТОТНОГО
РЕГУЛИРОВАНИЯ СЕРИИ АДЧР
Асинхронные электродвигатели АДЧР используются, в первую очередь, для комплектации регулируемого привода с преобразователем частоты (инвертором), а также иногда для эксплуатации в составе нерегулируемого привода с питанием от стандартной электросети.
Электродвигатели АДЧР, предназначенные для работы с частотным регулированием, могут быть выполнены по схеме самовентиляции (вентилятор охлаждения, установленный на валу двигателя), а также по схеме с принудительной вентиляцией (вентилятор охлаждения с независимым питанием).
Электродвигатели с самовентиляцией имеют ограничения по глубине регулирования скорости вращения на низких оборотах (из-за возможного перегрева электродвигателя) и на оборотах с превышением номинальной частоты вращения (из-за дополнительного снижения полезного момента на валу). Электродвигатели с независимой вентиляцией лишены этих недостатков во всем диапазоне скоростей.
Электродвигатели АДЧР могут быть оборудованы электромагнитным тормозом. Это бывает вызвано требованиями к безопасности оборудования, в состав которого входит электродвигатель, а также необходимостью удержания нагрузки при отключенном питании электродвигателя.
На электродвигателях АДЧР, используемых в системах точного регулирования и позиционирования, устанавливается датчик скорости/положения, позволяющий с заданной точностью контролировать скорость вращения вала электродвигателя и его положение.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В. Климатическое исполнение и категория размещения У3, степень защиты IP54, класс вибрации – R, температурный класс изоляции обмоток – F, встроенный в обмотки электродвигателя термодатчик РТС с выводами в клеммной коробке.
Далее представлены основные возможные модификации электродвигателей АДЧР:
ЭЛЕКТРОДВИГАТЕЛИ АДЧР БАЗОВОГО ИСПОЛНЕНИЯ (АДЧР «0»)

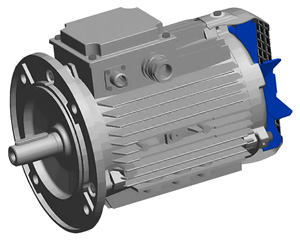

 Рис 1. Электродвигатель АДЧР модификации «0» |
Комплектация: принудительная вентиляция, электромагнитный тормоз, датчик скорости/положения отсутствуют.
Назначение: для комплектации частотно-регулируемого привода, а также для эксплуатации в составе нерегулируемого привода с питанием от стандартной электросети. Используются в составе привода насосов, вентиляторов, конвейеров ит.п., а также в качестве замены обычных асинхронных электродвигателей. Изготавливаются во всех габаритных размерах электродвигателей.
Ограничения в применении: так как для охлаждения электродвигателя применяется вентилятор, установленный на валу (самовентиляция), эффективное охлаждение обеспечивается только начиная с выходной частоты инвертора около 30 Гц; допустимая глубина регулирования - около 1:3.
|
ЭЛЕКТРОДВИГАТЕЛИ АДЧР С НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ (АДЧР «В»)

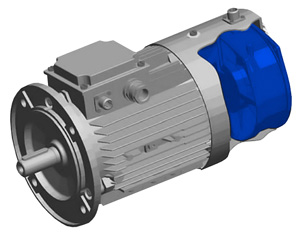

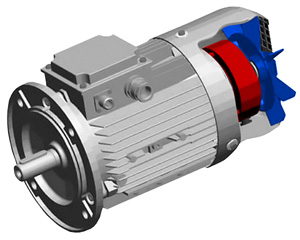

 Рис. 2а. Электродвигатель АДЧР модификации «В» Компоновка: встроенный вентилятор |

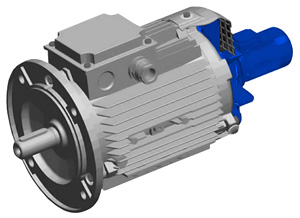

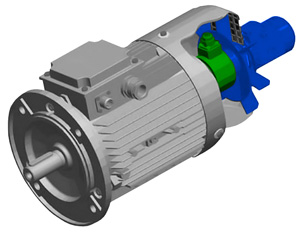

 Рис. 2б. Электродвигатель АДЧР модификации «В» Компоновка: вентилятор «наездник» |
Комплектация: Электродвигатель с принудительной вентиляцией. Электромагнитный тормоз, датчик скорости/положения отсутствуют.
Назначение: для использования в составе частотно-регулируемого привода при продолжительной работе во всех диапазонах рабочих скоростей. Используются в приводе конвейерных систем, центрифуг, автоматических линий и т.п. Изготавливаются во всех габаритных размерах электродвигателей.
Ограничения в применении: так как датчик скорости/положения в данной модификации отсутствует, то максимальная глубина регулирования с преобразователем частоты может составлять 1:10, при использовании специальных типов инверторов до 1:20…40.
Варианты исполнения принудительной вентиляции:
- Встроенный вентилятор. Разъем управления вентилятором устанавливается на кожухе вентиляции. Может устанавливаться встроенный вентилятор с собственной клеммной коробкой (электродвигатели 250-315 габарита), в этом случае разъем не устанавливается. Напряжение питания вентилятора для габаритов 63÷100 – однофазное, 220В; для габаритов 112÷315 – трехфазное, 380В. Ток цепи вентилятора не более 2А
- Вентилятор «наездник». Питание вентилятора осуществляется непосредственно через клеммную коробку вентилятора «наездника». Напряжение питания - трехфазное, 380В. Ток цепи вентилятора не более 3А
ЭЛЕКТРОДВИГАТЕЛИ АДЧР С ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ (АДЧР «Т»)
 Рис 3. Электродвигатель АДЧР модификации «Т» |
Комплектация: Электродвигатель с электромагнитным тормозом. Принудительная вентиляция и датчик скорости/положения отсутствуют.
Назначение: для использования в составе частотно-регулируемого привода (статический тормоз) или с прямым питанием от электросети (динамический тормоз) при необходимости обеспечивать удержание вала электродвигателя при отключении силового питания электродвигателя, а также в системах, требующих повышенной безопасности.
Используются в приводе грузоподъемных механизмов, конвейерных систем, центрифуг, автоматических линий и т.д. Изготавливаются во всех габаритных размерах электродвигателей.
Ограничения в применении:
1. Так как для охлаждения электродвигателя применяется вентилятор, установленный на валу (самовентиляция), эффективное охлаждение обеспечивается только начиная с выходной частоты инвертора около 30 Гц; допустимая глубина регулирования - около 1:3. Максимальная скорость – не выше номинальной.
|
2. При использовании такого типа электродвигателя с прямым питанием от электросети, требуется установка динамического тормоза.
Варианты исполнения электромагнитного тормоза:
Динамический тормоз – предназначен как для удержания вала электродвигателя при отключенном силовом питании, так и для систематической остановки электродвигателя тормозом с рабочей скорости.
Статический тормоз – предназначен для удержания вала после остановки электродвигателя преобразователем частоты. Торможение электродвигателя с рабочей скорости статическим тормозом возможно только при аварийной ситуации.
Ручное растормаживание. Тормоз с ручным растормаживанием позволяет выполнять растормаживание вала вручную при помощи специальной рукоятки, расположенной на электродвигателе.
Контроль срабатывания. На тормозе может устанавливаться датчик состояния тормоза, контакты которого позволяют получать информацию о реальном состоянии тормоза.
ЭЛЕКТРОДВИГАТЕЛИ АДЧР С ДАТЧИКОМ СКОРОСТИ/ПОЛОЖЕНИЯ
И НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ (АДЧР «ДВ»)

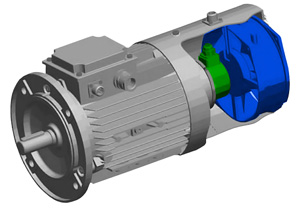

 Рис. 4а. Электродвигатель АДЧР модификации «ДВ» Компоновка: встроенный вентилятор |
 Рис. 4б. Электродвигатель АДЧР модификации «ДВ» Компоновка: вентилятор «наездник» |
Комплектация: Электродвигатель с датчиком скорости/положения и принудительной вентиляцией. Электромагнитный тормоз отсутствует.
Назначение: Работа совместно с частотно-регулируемым приводом при необходимости обеспечения большой глубины регулирования скорости, точного контроля скорости вращения, управления моментом в любом диапазоне скоростей от 0 об/мин до максимальной. Изготавливаются во всех габаритных размерах электродвигателей.
Используются в точном машиностроении, станках с ЧПУ, грузоподъемных механизмах, конвейерных системах, автоматических линиях.
Особенности конструкции датчика скорости/положения (энкодера):
- питание 5 В
- число инкрементов на оборот – 2500
- выходной сигнал – TTL
- потребляемый ток датчика – не более 200 мА
- азъем подключения энкодера устанавливается на силовой клеммной коробке
Варианты исполнения принудительной вентиляции:
- Встроенный вентилятор. Разъем управления вентилятором устанавливается на кожухе вентиляции. Может устанавливаться встроенный вентилятор с собственной клеммной коробкой (электродвигатели 250-315 габарита), в этом случае разъем не устанавливается. Напряжение питания вентилятора для габаритов 63÷100 – однофазное, 220В; для габаритов 112÷315 – трехфазное, 380В. Ток цепи вентилятора не более 2А
- Вентилятор «наездник». Питание вентилятора осуществляется непосредственно через клеммную коробку вентилятора «наездника». Напряжение питания - трехфазное, 380В. Ток цепи вентилятора не более 3А
ЭЛЕКТРОДВИГАТЕЛИ АДЧР С ЭЛЕКТРОМАГНИТНЫМ Т
ОРМОЗОМ И НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ (АДЧР «ТВ»)

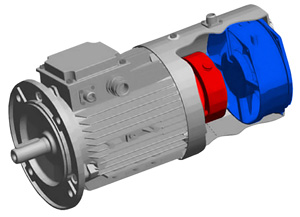

 Рис. 5а. Электродвигатель АДЧР модификации «ТВ» Компоновка: встроенный вентилятор |

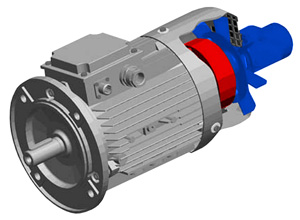

 Рис. 5б. Электродвигатель АДЧР модификации «ТВ» Компоновка: вентилятор «наездник» |
Комплектация: Электродвигатель с электромагнитным тормозом и принудительной вентиляцией. Датчик скорости/положения отсутствует.
Назначение: Работа совместно с частотно-регулируемым приводом при продолжительной работе во всем диапазоне рабочих скоростей и при необходимости удержания вала при отключении питания электродвигателя, а также в оборудовании, требующем повышенной безопасности. Устанавливается тормоз статического типа. Изготавливаются во всех габаритных размерах электродвигателей.
Используются в грузоподъемных механизмах, конвейерных системах, автоматических линиях, центрифугах и т.п.
Ограничения в применении: так как датчик скорости/положения в данной модификации отсутствует, то максимальная глубина регулирования с преобразователем частоты может составлять 1:10, при использовании специальных типов инверторов до 1:20…40.
Варианты исполнения принудительной вентиляции:
- Встроенный вентилятор. Разъем управления вентилятором устанавливается на кожухе вентиляции. Может устанавливаться встроенный вентилятор с собственной клеммной коробкой (электродвигатели 250-315 габарита), в этом случае разъем не устанавливается. Напряжение питания вентилятора для габаритов 63÷100 – однофазное, 220В; для габаритов 112÷315 – трехфазное, 380В. Ток цепи вентилятора не более 2А
- Вентилятор «наездник». Питание вентилятора осуществляется непосредственно через клеммную коробку вентилятора «наездника». Напряжение питания - трехфазное, 380В. Ток цепи вентилятора не более 3А
Особенности конструкции электромагнитного тормоза:
- в стандартной комплектации изготавливается с тормозом статического типа без ручного растормаживания с напряжением питания 200В DC, комплектуется выпрямителем питания для тормоза 220В АС
- разъем управления (питания) тормоза устанавливается на силовой клеммной коробке
- момент удержания тормоза не менее номинального момента электродвигателя
ЭЛЕКТРОДВИГАТЕЛИ АДЧР С ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ,
ДАТЧИКОМ СКОРОСТИ/ПОЛОЖЕНИЯ
И НЕЗАВИСИМОЙ ВЕНТИЛЯЦИЕЙ (АДЧР «ТДВ»)

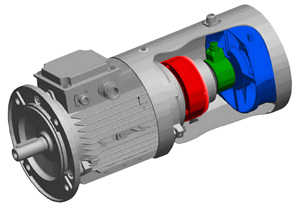

 Рис. 6а. Электродвигатель АДЧР модификации «ТДВ» Компоновка: встроенный вентилятор |

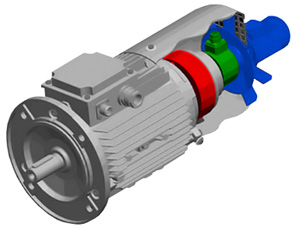

 Рис. 6б. Электродвигатель АДЧР модификации «ТДВ» Компоновка: вентилятор «наездник» |
Комплектация: Электродвигатель с электромагнитным тормозом, датчиком скорости/положения и принудительной вентиляцией.
Назначение: Работа совместно с частотно-регулируемым приводом при необходимости обеспечения точного контроля скорости вращения, получения большой глубины регулирования скорости, управления моментом во всем диапазоне рабочих скоростей и при необходимости удержания вала при отключении питания электродвигателя, а также в оборудовании, требующем повышенной безопасности. Изготавливаются во всех габаритных размерах электродвигателей.
Используются в точном машиностроении, станках с ЧПУ, грузоподъемных механизмах, конвейерных системах, автоматических линиях и т.д.
Варианты исполнения принудительной вентиляции:
- Встроенный вентилятор. Разъем управления вентилятором устанавливается на кожухе вентиляции. Может устанавливаться встроенный вентилятор с собственной клеммной коробкой (электродвигатели 250-315 габарита), в этом случае разъем не устанавливается. Напряжение питания вентилятора для габаритов 63÷100 – однофазное, 220В; для габаритов 112÷315 – трехфазное, 380В. Ток цепи вентилятора не более 2А
- Вентилятор «наездник». Питание вентилятора осуществляется непосредственно через клеммную коробку вентилятора «наездника». Напряжение питания - трехфазное, 380В. Ток цепи вентилятора не более 3А
Особенности конструкции электромагнитного тормоза:
- в стандартной комплектации изготавливается с тормозом статического типа без контроля срабатывания, без ручного растормаживания с напряжением питания 200В DC, комплектуется выпрямителем питания для тормоза 220В АС
- разъем управления (питания) тормоза устанавливается на силовой клеммной коробке
- момент удержания тормоза не менее номинального момента электродвигателя
Особенности конструкции датчика скорости/положения (энкодера):
- питание 5 В
- число инкрементов на оборот – 2500
- выходной сигнал – TTL
- потребляемый ток датчика – не более 200 мА
- разъем подключения энкодера устанавливается на силовой клеммной коробке.
Для обработки заказа на электродвигатели АДЧР необходимо обязательно полностью заполнить опросный лист и отправить его нам.
