Агрегаты насосные БГ11-11, БГ11-11А, БГ11-11Б, ВГ11-11, ВГ11-11А, ВГ11-11Б

Насосным агрегатом называется агрегат, которой состоит из следующих частей: шестерённого насоса, соединительной муфты и электродвигателя. В случае, когда электродвигатель не требуется, насосные агрегаты могут поставляться без электродвигателя и состоят они в данном случае из шестерённого насоса Г11 и соединительной муфты.

Агрегаты насосные БГ11-11, БГ11-11А, БГ11-11Б

Агрегаты насосные БГ11-11, БГ11-11А и БГ11-11Б предназначены для перекачивания минеральных масел с кинематической вязкостью от 17 до 400 мм²/с (сСт) при температуре масла от 10 до 50°С, без механических примесей в смазочных системах станков и других стационарных машин.

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.

Допускается применять насосы и насосные агрегаты в гидравлических системах. Ознакомиться с характеристиками насосов шестеренных Г11-1 вы можете в соответствующем разделе.

Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.

• Частота рабочей жидкости не менее 13 класса по ГОСТ 17216-71;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69

Принцип работы

Принцип работы установки насосной БГ-11-11 основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.

Привод насосов осуществляется через упругую муфту, которая служит для компенсации колебании, ударных нагрузок и несоосности валов привода и насоса.

Технические характеристики агрегатов насосных БГ11-11, БГ11-11А, БГ11-11Б

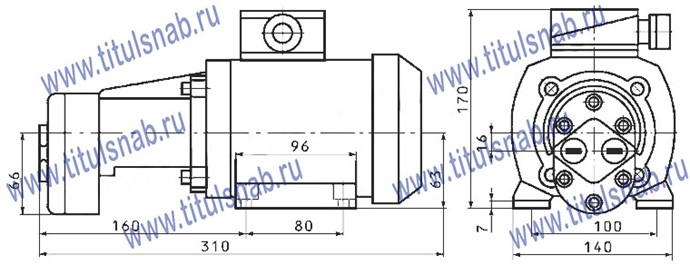

Габаритные и присоединительные размеры агрегатов БГ 11-11, БГ 11-11А, БГ 11-11Б

Агрегаты насосные ВГ11-11, ВГ11-11А, ВГ11-11Б

Насосные агрегаты типа ВГ11-11(А, Б)применяются для нагнетания под номинальным давлением 0,5 МПа рабочих жидкостей с кинематической вязкостью от 17 до 400 сантистокс(при t жидкости 10...60 градусов по Цельсию). Не допускается использование насосных агрегатов типа ВГ11-11 для перекачивания жидкостей, вызывающих коррозию рабочих органов насоса.

Насосные агрегаты ВГ11-11(А, Б)могут использоваться с погружением насоса в жидкость. Насосные агрегаты могут устанавливаться в горизонтальном и вертикальном положениях, но при этом установка агрегата насосного должна обеспечивать возможность простого доступа к нему для технического обслуживания и наблюдения за работой насоса.

Для защиты насоса ВГ 11-11 от перегрузок необходимо устанавливать в гидравлической системе машины предохранительный клапан (один или несколько, в зависимости от гидросхемы оборудования), настройка которого не должна превышать 0,6 МПа (60 бар), а номинальный расход клапана должен соответствовать номинальной подаче насоса.

Более подробно о характеристиках насосов шестеренных Г11-1 можно узнать в соответствующем разделе.

Насосы ВГ11-11, ВГ11-11А и ВГ11-11Б (насосные агрегаты) с фланцевым креплением применяются для нагнетания рабочей жидкости (технических масел или других смазывающих жидкостей) при номинальном давлении 0,5 МПа при температуре рабочих жидкостей +10...+60 °C, не вызывающих коррозию рабочих элементов конструкции насоса.

Основные технические характеристики насосов ВГ11-11, ВГ11-11А, ВГ11-11Б в точности соответствуют характеристика насосов БГ11-11, БГ11-11А, БГ11-11Б. Различие состоит лишь в способе монтажа: ВГ насосы - фланцевое крепление (смотрите чертёж ниже), БГ насосы - крепление на лапах.

Габаритные и присоединительные размеры агрегатов ВГ 11-11, ВГ 11-11А, ВГ 11-11Б
