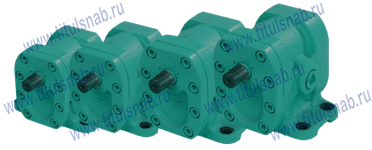

Насосы шестеренные типа Г11-24, Г11-24А

Применение шестеренчатых насосов серии Г11-24, Г11-24А

Шестеренный масло насос Г11-24, Г11-24А - предназначен для нагнетания под номинальным давлением постоянного по величине и направлению потока минерального масла в смазочные системы станков и других стационарных машин. Допускается применять насосы и насосные агрегаты в гидравлических системах.

Направление вращения приводного вала насоса шестеренного Г11 – правое. Привод насосов шестеренных Г11 должен осуществляться только через упругую муфту. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм.

Габаритные и присоеденитлеьные размеры насоса шестеренного Г11-24, Г11-24А

Ресурс до списания насоса шестеренного Г11-24 при номинальном режиме работы не менее 7100 часов.

Рабочая жидкость - минеральное масло вязкостью 17 мм2 р/с. Температура рабочей жидкости от 10 до 55 °С.

Принцип работы шестеренных насосов Г11-24 основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.

Насосы шестерённые изготовлены из следующих материалов:
корпус - чугун;
крышка - алюминиевый сплав;
шестерни - хромистая сталь;
уплотнение вала - манжетное.
Патрубки должны быть с конической резьбой: К1/4", К3/8"

Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Насосы шестеренные применяются в промоборудовании и выполняют следующие функции:
для обеспечения смазки трущихся деталей и узлов станков
для создания рабочего давления в гидравлических системах. Насосы обеспечивают давление на выходе до 25 атм.
для перекачивания масляных жидкостей

Привод насосов должен осуществляться только через упругую пальцевую муфту, компенсирующую колебания, вибрации, ударные нагрузки и несоосность валов привода и насоса.
Насосы могут устанавливаться в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации шестеренного насоса

Технические характеристики насоса маслянного Г11-24, Г11-24А

Параметры		Г11-24А	Г11-24
Рабочий объем, см³		40	56
Номинальная подача, дм³/с		0,86	1,22
(л/мин)		-51,5	-73
Коэффициент подачи, %,		>89	>90
К.п.д., %,		>72	>74
Давление на выходе	Nominal	2,5 Мпа (25 кгс/см²)
	Max	3,0 Мпа (30 кгс/см²)
Давление на входе, номинальное не более минус 0,02Мпа (минус 0,2 кгс/см²)
Частота вращения, с-1 (об/мин):	- Nominal	24,0 (1450)
	- Max	30,0 (1800)
	- Min	10,0 (600)
Nominal мощность при nominal давлении, кВт		2,9	4,0
Nominal мощность приводного электродвига теля, кВт		3,0	4,0
Масса насосов, кг, не более		11,0

Габаритные и присоеденитлеьные размеры насоса шестеренного Г11-24, Г11-24А
