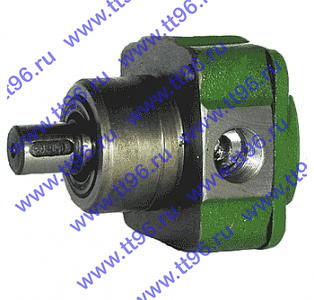

Насосы С12-4М, С12-5М пластинчатые

Насосы пластинчатые С12-4М, С12-5М Насосы пластинчатые для смазки типа С12-4М, С12-5М однократного действия, нерегулируемые применяются для подачи под давлением минерального масла в смазочные системы металлорежущих станков и других машин.
Насосы С12-4М-2, С12-4М-3,2, С12-4М-6,3, С12-4М-10 выполнены с реверсируемым направлением вращения вала и постоянным направлением потока масла.
Насосы С12-5М-2, С12-5М-3,2, С12-5М-6,3, С12-5М-10 имеют постоянное направление вращения - правое (по направлению вращения часовой стрелки, если смотреть со стороны привода). Насосы работают на минеральных маслах индустриальных общего назначения по ГОСТ 20799-75, индустриальных гидравлических серии ИГП и ВНИИНП-403 по ГОСТ 16728-78, а также других марок с кинематической вязкостью от 17-213 мм²/c (сСт*) и температурой от +10 до +50° C. Класс чистоты масла не грубее 12 по ГОСТ 17216-71, тонкость фильтрации масла 25мкм. Насосы C12 соответствуют ТУ 2-053-1764-85.
В заказе необходимо указывать типоразмер насоса, климатическое испонение, категорию, например: С12-5М-3,2-УХЛ4

     *сСт - сантистокс, единица измерения кинематической вязкости жидкости (1 сСт = 1 мм²/с).

Условное обозначение насосов С12-4М, С12-5М

С12 - 4   М - 10   УХЛ4
                Климатическое исполнение

      Рабочий объем насоса 10,0 см3

    Модернизированный

  4 - реверсивный
5 - нереверсивный

Тип насос для смазки: пластинчатый


Насос пластинчатый реверсивный 3,2 см3
8390руб.
Насос пластинчатый реверсивный 6,3 см3
8790руб.
Насос пластинчатый реверсивный 4,0 см3
8790руб.
Насос пластинчатый реверсивный 2,0 см3
8390руб.
Насос пластинчатый реверсивный 10,0 см3
8790руб.
Насос пластинчатый правосторонний 2,0 см3
8390руб.
Насос пластинчатый правосторонний 4,0 см3
8790руб.
Насос пластинчатый правосторонний 6,3 см3
8790руб.
Насос пластинчатый правосторонний 3,2 см3
8390руб.
Насос пластинчатый правосторонний 10,0 см3
8790руб.
Основные параметры насосов С12-4М, С12-5М

Наименование Номинальное давление на выходе насоса, МПа Рабочий объём, см³ Номинальная подача, л/мин Номинальная мощность не более, кВт Номинальная частота вращения, об/мин Допустимое количество реверсов в минуту (для С12-4М) Коэффициент подачи не менее, % Масса, кг
С12-4М-2 0,25 2 1,8 0,05 1500 4 60 1,8
С12-4М-3,2 0,25 3,2 2,9 0,06 1500 4 60 1,8
С12-4М-4 0,25 4 4,2 0,07 1500 4 70 2,8
С12-4М-6,3 0,25 6,3 6,6 0,12 1000 4 70 2,8
С12-4М-10 0,25 10 8 0,18 1000 4 80 2,8
С12-5М-2 0,25 2 2,5 0,05 1500 - 84 1,6
С12-5М-3,2 0,25 3,2 4,5 0,06 1500 - 84 1,6
С12-5М-4 0,25 4 5 0,07 1500 - 84 2,5
С12-5М-6,3 0,25 6,3 8 0,12 1000 - 85 2,5
С12-5М-10 0,25 10 8,5 0,18 1000 - 85 2,5

Пример условного обозначения насоса пластинчатого для смазки, давление на выходе 0,25 МПа, направление вращения вала реверсируемое, модернизированный, рабочий объём 2,0 см³, климатическое исполнение для районов с умеренным и холодным климатом категория размещения - вентилируемые помещения, без прямого попадания лучей света и пыли ГОСТ 15150-69:
     насос пластинчатый для смазки С12-4М-2 УХЛ4
     то же, только нереверсиный, направление вращения - правое:
     насос пластинчатый для смазки С12-5М-2 УХЛ4
