Пластинчатые (лопастные) насосы
БГ12-21М, БГ12-22М, БГ12-23М, БГ12-24М,
БГ12-21АМ, БГ12-22АМ, БГ12-23АМ, БГ12-24АМ, БГ12-25АМ

Пластинчатые (лопастные) насосы  БГ12-21М, БГ12-22М, БГ12-23М, БГ12-24М,  БГ12-21АМ, БГ12-22АМ, БГ12-23АМ, БГ12-24АМ, БГ12-25АМ

Насосы пластинчатые БГ12-21(А)М, БГ12-22(А)М, БГ12-23(А)М, БГ12-24(А)М, БГ12-25АМ однопоточные нерегулируемые первого и второго габарита с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин.

Насосы изготавливаются однопоточные (БГ12-2...М) и двухпоточные ((5,8,12,18,25,35)Г12-2...М). Двухпоточные насосы предназначены для подачи под давлением минерального масла двумя независимыми потоками.

Рабочее давление насосов 12,5 МПа (пиковое 14 МПа). Насосы работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм.

Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала.

Например, для насоса правого вращения — БГ12-23АМ, для насоса левого вращения — БГ12-23АМ лев.

Маркировка насосов пластинчатых однопоточных типа ...БГ12-2...

12   БГ12-2 -   М   УХЛ4

УХЛ4 = климатическое исполнение и категория размещения.
М = исполнение (модернизированный).
Типоразмер и подача насоса:
Первый габарит: 1, 1А, 2, 2А, 3, 3А (см. таблицу 2 ниже);
Второй габарит: 4А, 4, 5А (см. таблицу 2 ниже)
БГ12-2 = серия насосов пластинчатых.
5, 8, 12, 18, 25, 35 = пластинчатый насос двухпоточный (см. насосы двухпоточные).

Характеристики однопоточных насосов БГ12-2...М

Модель насоса БГ12-21АМ БГ12-21М БГ12-22АМ БГ12-22М БГ12-23АМ БГ12-23М БГ12-24АМ БГ12-24М БГ12-25АМ
Давление на выходе ном. / макс., кгс/см² 125 / 140
Давление на входе, кгс/см² ±0,2
Рабочий объем, см³ 5 8 12,5 16 20 25 45 56 80
Частота вращения ном. / макс. / мин., об/мин 1500 / 1800 / 1200
Подача, л/мин 5,4 9 14,6 19,4 25,5 33 56 73,9 108
Номинальная мощность, кВт 2 3,06 4,6 5,65 6,94 8,45 15,1 19,6 26
Масса насоса, кг 9,2 22

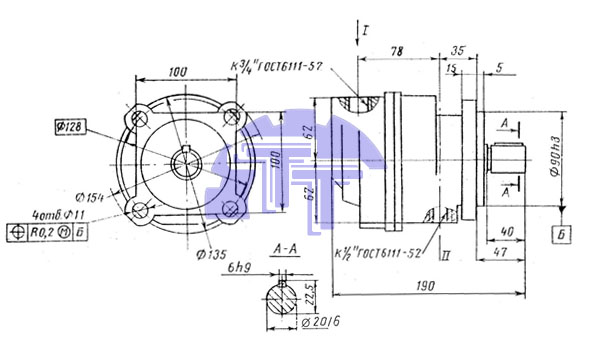

Габаритные и присоединительные размеры
БГ12-21М, БГ12-22М, БГ12-23М, БГ12-21АМ, БГ12-22АМ, БГ12-23АМ

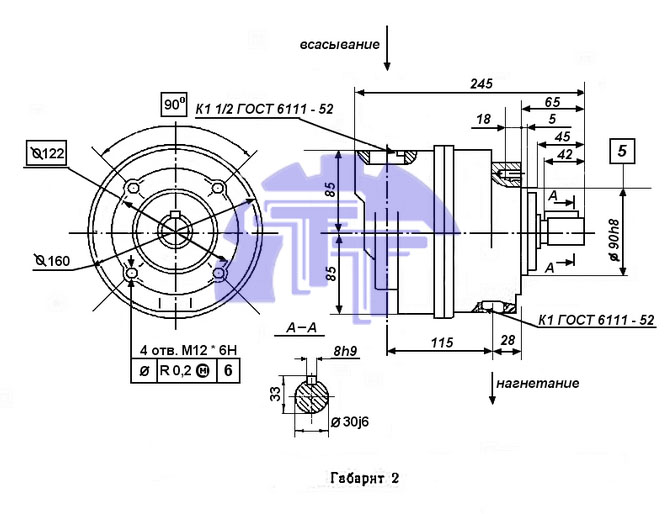

Габаритные и присоединительные размеры
БГ12-24М, БГ12-24АМ, БГ12-25АМ
