Насосы Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР, Н404УЕР, Н403А)
радиально-поршневые эксцентриковые реверсивные
 |
Насосы Н400Е, Н401Е, Н403Е - радиально-поршневые эксцентриковые реверсивные, предназначены для работы в гидроприводах машин и механизмов, где необходимо давления 20 МПа (насос Н 400 Е) и 32 МПа (насосы Н401 Е и Н 403 Е) и реверсируемый по направлению, нерегулируемый по величине поток рабочей жидкости. Радиально-поршневые насосы типа Н400 применяются в областях промышленности связанных с высоким давлением (до 400 бар). В прессах, в установках для обработки полимеров, зажимных устройствах станков и во многих других областях применения, где требуются значения рабочего давления до 400 бар. Только радиально поршневые насосы способны работать длительно при столь высоких давлениях. Насосы Н 400 Е, Н 401 Е, Н 403 Е (Н 400 УР, Н 401 УР, Н 403 УР) работают на чистом минеральном масле с кинематической вязкостью 21-211 сСт(мм2/с) при температуре масла +10…+50°С и окружающей среды 0…+50°С. |
|
| Насосы типа Н400 работают на масле очищенном не грубее 13 класса по ГОСТ 17216-71, при номинальной тонкости фильтрации 25 мкм. Рекомендуемые марки масел: ИГП-30, ИГП-49 ТУ.3.810.1413-97; ВНИИ ИП-403 ГОСТ 16728-78, индустриальные И-20А...И40А ГОСТ 20799-88. | ||
Основные параметры насосов Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР)
| Наименование параметра | Типоразмер насоса | ||
| Н400Е (Н400УР) | Н401Е (Н401УР) | Н403Е (Н404УР) | |
| Рабочий объём, см³ | 4 | 12,5 | 25 |
| Номинальная частота вращения, об/мин. | 1500 | ||
| Номинальная подача, л/мин. | 5,5 ± 5% | 17,06 ± 5% | 34,12 ± 5% |
| Давление на выходе (мин./макс.), МПа | 20/28 | 32/40 | |
| Давление на входе (мин./макс.), МПа | 0,005/ 0,01 | ||
| Коэффициент подачи | 0,91 | ||
| КПД | 0,82 | 0,85 | 0,85 |
| Номинальная мощность, КВт | 2,2 | 10,5 | 21 |
| Направление вращение вала | любое | ||
| Масса (без рабочей жидкости), кг | 15 | 38 | 47 |
Примечание: в зависимости от завода-изготовителя реверсивные насосы Н400Е (Н401Е, Н403Е) могут иметь маркировку Н400УР (Н401УР, Н403УР) или НП-4/32, НП-12/32Е, НП-25/32Е
Структура условного обозначения насосов Н40...E
| Н4 | ХХ | Е | Х Х | ||||||
|
Климатическое исполнение и категория размещения
|
|||||||||
 |
|||||||||
|
Модернизированная конструкция (реверсивное вращение)
|
|||||||||
|
|||||||||
|
Исполнение по рабочему объёму и давлению: 00 - 4см³ и 20МПа; 01 – 12,5см³ и 32МПа; 03 – 25см³ и 32МПа
|
|||||||||
|
|||||||||
|
Обозначение типа насоса
|
|||||||||
Пример условного обозначения насоса радиально-поршневого эксцентрикового реверсивного с рабочим объёмом 25 см³ и номинальным давлением 32 МПа модернизированной конструкции с реверсивным вращением климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4: Насос Н403Е УХЛ4
Габаритные и присоединительные размеры, принцип работы насоса Н400Е (Н401Е, Н403Е)
|

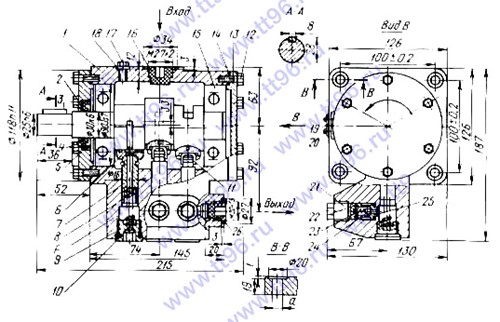

Чертёж насоса Н 400 Е (Н 400 УР) Корпус насоса 1 и крышки 5, 13 образуют картер насоса, который заполнен маслом. В корпусе 1 насоса имеются отверстия для установки при помощи болтов на плите (для насосов Н401 и Н403) или на кронштейне (для насоса Н400). В расточках корпуса на подшипниках 15 установлен приводной вал 2, с тремя эксцентриками. Уплотнение между рабочим валом 2 и крышкой 5 осуществляется манжетой 4. При вращении вала 2, эксцентрики, через гидростатические подпятники 6, воздействуют на поршни 7, установленные в расточках корпуса и закрытые пробками 9 , которые так же являются упорами пружин 8 возврата поршней 7. Подпятники 6 установлены посредством сферического шарнира и крепятся к нему специальными скобами 11. |
|

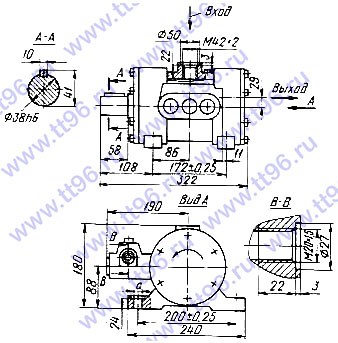

Чертёж насоса Н401Е (Н401УР) |

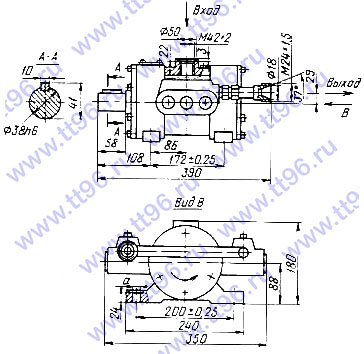

Чертёж насоса Н403Е (Н403УР) |
 |
Перед включением радиально-поршневого реверсивного насоса серии Н400Е необходимо: открыть кран, подающий масло из бака и заполнить насос маслом, открутить болт для стравливания воздуха на корпусе насоса, прокрутить насос за вад привода от руки или несколькими кратковременными включениями электродвигателя, чтобы вся система насоса заполнилась маслом; закрутить болт, когда из насоса польется чистое масло, прокрутить насос несколькими толчками электродвигателем по 10-15 с, чтобы убедиться в правильности выполненных монтажных работ. При запуске насоса серии Н400Е в простоя в течение длительного времени необходимо произвести пробный на 3—5 минут без нагрузки, в ходе которого из гидросистемы необходимо стравить воздух. Запрещён пуск насоса под нагрузкой после простоя. Во время эксплуатации необходимо следить за чистотой масла. Присутствие в рабочей жидкости механических примесей, воды или воздуха, попавших в гидросистему насоса серии Н400Е в процессе его сборки и эксплуатации, приводит к уменьшению долговечности насоса. При изменении вязкости масла более чем на 20%, необходимо произвести замену масла. Трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий: уменьшение сечения и деформации на поверхностях труб не допускаются. |
||
| Смешивать различные марки масел не разрешается. Во время эксплуатации насоса необходимо периодически доливать масло для поддержания необходимого уровня в маслобаке. |
|||
Насосная установка Н403Е (Н401Е, Н400Е) (пример взят из паспорта на пресс П5897)
 |
Насосная установка Н403Е служит для нагнетания рабочей жидкости в гидросистему пресса. Стакан 1 насосной установки крепится при помощи болтов 2 к электродвигателю 3. С другой стороны стакана закреплён насос 4 (Н403Е) через прокладку 5 болтами 6. Валы насоса и электродвигателя соединены полумуфтами 7 и 8 при помощи пальцев 9 и комплекта резиновых уплотнительных колец 10. Пальцы закреплены в полумуфте гайками 11. Полумуфты 7 и 8 посажены на валы на шпонках 12 и 13 для передачи крутящего момента. Соосность валов насоса и электродвигателя обеспечивается соосностью расточенных отверстий в стакане 1. Уплотнение вала насоса 4 (насос радиально-поршневой Н-403Е) осуществляется манжетой 16. Всасывающая и напорная магистрали крепятся соответственно к штуцерам 14 и 15. |
Пример использования радиально-поршневых насосов:
Н401Е - пресс гидравлический вулканизационный 250-600 4Э
Н403Е - пресс гидравлический П5897
