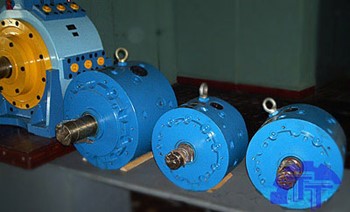

Насосы аксиально-поршневые регулируемые
НАР(Ф)74М..., НАС(Ф)74М..., НАМ(Ф)74М..., НАД1(Ф)74М...

Насосы НАМФ74М-45/32, НАГФ74М-45/32, НАРФ74М-45/32, НАСФ74М-45/32, НАД1Ф74М-45/32, НАМФ74М-90/32, НАГФ74М-90/32, НАРФ74М-90/32, НАСФ74М-90/32, НАД1Ф74М-90/32, НАМ74М-224/32, НАР74М-224/32, НАС74М-224/32, НАД174М-224/32, НАМ74М-224/32, НАР74М-224/32, НАС74М-224/32, НАД174М-224/32

Насосы аксиально-поршневые регулируемые НАМФ74М-45/32, НАГФ74М-45/32, НАРФ74М-45/32, НАСФ74М-45/32, НАД1Ф74М-45/32, НАМФ74М-90/32, НАГФ74М-90/32, НАРФ74М-90/32, НАСФ74М-90/32, НАД1Ф74М-90/32, НАМ74М-224/32, НАР74М-224/32, НАС74М-224/32, НАД174М-224/32, НАМ74М-224/32, НАР74М-224/32, НАС74М-224/32, НАД174М-224/32 с регулируемой подачей и постоянным по направлению потоком рабочей жидкости, предназначен для общемашиностроительного применения в гидроприводах соответствующих требованиям ГОСТ 17411-91.

Насосы НА...74М предназначены для работы на минеральных маслах вязкостью от 21 до 265 мм²/с (сСт) при температуре масла от +10 до +50 ° С и температуре окружающей среды от 0 до +50 ° С.

Рекомендуемые рабочие жидкости - минеральные масла типа ВНИИ НП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 по ТУ 38-101413-97. Номинальная тонкость фильтрации масла 40 мкм. Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71.

Допустимая продолжительность непрерывного действия максимального давления аксиально-поршневых насосов НА...74М не более 40 секунд с интервалом нагружения не менее четырех секунд. При таких режимах 90% ресурс - 1200 часов. Непрерывная продолжительность работы насоса на подаче ниже минимальной не должны превышать 30 минут.

Структура условного обозначения насосов НАР(Ф)74М..., НАС(Ф)74М..., НАМ(Ф)74М..., НАД1(Ф)74М...

НА   Р   Ф   Л   74М - 45 / 32   П

Исполнение:
П = Погружное исполнение.
без обозначения = Непогружное исполнение.
Номинальное давление:
32 = 32 МПа.
Рабочий объём:
45 = 45 см³.
90 = 90 см³.
224 = 224 см³.
74M = Индекс модернизации.
Направление вращения:
Л = Левое вращение.
без обозначения = Правое вращение.
Крепление:
Ф = Фланцевое.
без обозначения = На лапах.
Исполнение механизма изменения подачи:
С = Со следящим механизмом изменения подачи.
Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной. Установка подачи осуществляется задающим устройством (кулачком, копиром, и т.п.)
Р = С ручным механизмом изменения подачи.
Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной. Установка подачи - ручная.
Д1 = С регулятором мощности.
Насос обеспечивает работу в режиме постоянной мощности. Установка подачи - автоматическая, в зависимости от рабочего давления на выходе из насоса.
М = С электромагнитным механизмом изменения подачи.
Насос обеспечивает работу на любой из четырех подач в диапазоне от номинальной до минимальной. Установка подачи обеспечивается включением электромагнита, последовательность включения каждой из четырех фиксированных подач произвольная.
Г = С гидравлическим механизмом изменением подачи.
Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной в зависимости от управляющего давления.
НА = Насос аксиально-поршневой

Основные технические характеристики насосов НАР(Ф)74М..., НАС(Ф)74М..., НАМ(Ф)74М..., НАД1(Ф)74М...

Наименование Подача (расход), л/мин Давление МПА Частота вращения, с-1 Мощность, кВт Габариты, мм Масса, кг
НАМФ74М-45/32  57 32 25 40,5 686 275 345 135
НАГФ74М-45/32 57 32 25 40,5 624 275 345 135
НАРФ74М-45/32 57 32 25 40,5 624 275 345 128
НАСФ74М-45/32 57 32 25 40,5 634 275 345 128
НАД1Ф74М-45/32 57 32 25 40,5 711 275 345 137
НАМФ74М-90/32 122 32 25 73 760 315 368 189
НАГФ74М-90/32 122 32 25 73 698 315 368 182
НАРФ74М-90/32 122 32 25 73 698 315 368 182
НАСФ74М-90/32 122 32 25 73 708 315 368 182
НАД1Ф74М-90/32 122 32 25 73 785 315 368 190
НАМ74М-224/32 122 32 25 73 760 315 368 189
НАР74М-224/32 122 32 25 73 698 315 368 182
НАС74М-224/32 122 32 25 73 708 315 368 182
НАД174М-224/32 122 32 25 73 785 315 368 190
НАМ74М-224/32 200 32 16,6 118,5 859 380 455 356
НАР74М-224/32 200 32 16,6 118,5 797 380 455 342
НАС74М-224/32 200 32 16,6 118,5 807 380 455 342
НАД174М-224/32 200 32 16,6 118,5 884 380 455 358

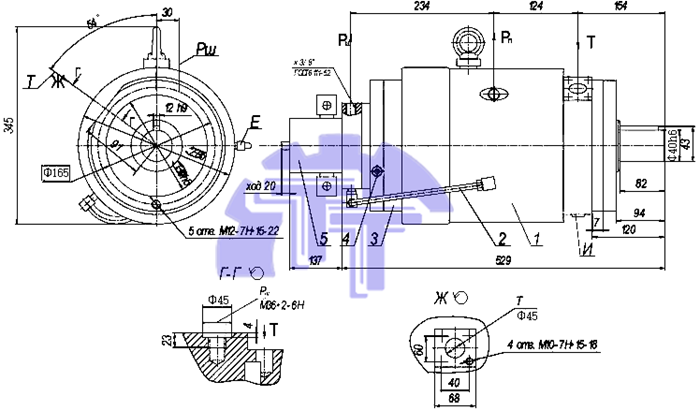

Габаритные и присоединительные размеры насосов НА...74М

Размеры насосов НАМФ74М-45/32, НАГФ74М-45/32, НАРФ74М-45/32, НАСФ74М-45/32, НАД1Ф74М-45/32, НАМФ74М-90/32, НАГФ74М-90/32, НАРФ74М-90/32, НАСФ74М-90/32, НАД1Ф74М-90/32, НАМ74М-224/32, НАР74М-224/32, НАС74М-224/32, НАД174М-224/32, НАМ74М-224/32, НАР74М-224/32, НАС74М-224/32, НАД174М-224/32

     Примеры условного обозначения при заказе насосов аксильно-поршневых:
     НАР74М-224/32 - насос аксиально-поршневой регулируемый с ручным регулированием подачи, крепление на лапах, правого вращения, с рабочим объемом 224 см³.
     НАРФ74М-224/32 - насос аксиально-поршневой регулируемый с ручным регулированием подачи, c фланцевым креплением, правого вращения, с рабочим объемом 224 см³.
     НАРФЛ74М-224/32 - насос аксиально-поршневой регулируемый с ручным регулированием подачи, c фланцевым креплением, левого вращения, с рабочим объемом 224 см³.
