Группа 2+2 GP4...20K-4...14K
GP4…20K+4…14K
Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.
Максимальное давление каждой секции целесообразно согласовывать с изготовителем.

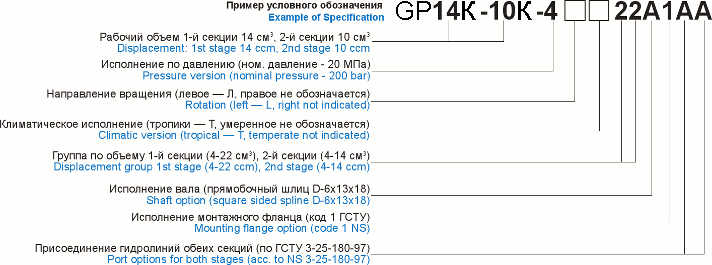

Пример условного обозначения
Габаритные и присоединительные размеры
| Код рабочего объема Displacement Code |
Секция 2 / Stage 2 | |||||||
| 4 | 6 | 8 | 10 | 11 | 12 | 14 | ||
| Секция 1 / Stage 1: | ||||||||
| 4 | A | 42.5 | ||||||
| B | 145.5 | |||||||
| C | 193.5 | |||||||
| 6 | A | 41 | ||||||
| B | 142.5 | 141 | ||||||
| C | 190.5 | 188 | ||||||
| 8 | A | 42.5 | ||||||
| B | 145.5 | 144 | 145.5 | |||||
| C | 193.5 | 191 | 193.5 | |||||
| 10 | A | 47 | ||||||
| B | 154.5 | 153 | 154.5 | 159 | ||||
| C | 202.5 | 200 | 202.5 | 212 | ||||
| 11 | A | 48 | ||||||
| B | 156.5 | 155 | 156.5 | 161 | 162 | |||
| C | 204.5 | 202 | 204.5 | 214 | 215.5 | |||
| 12 | A | 48.7 | ||||||
| B | 157.5 | 156 | 157.5 | 162 | 163 | 163.7 | ||
| C | 205.5 | 203 | 205.5 | 215 | 216.5 | 218 | ||
| 14 | A | 50.2 | ||||||
| B | 160.5 | 159 | 160.5 | 165 | 166 | 166.7 | 168.2 | |
| C | 208.5 | 206 | 208.5 | 218 | 219.5 | 221 | 223.5 | |
| 15 | A | 51 | ||||||
| B | 161.5 | 160 | 161.5 | 166 | 167 | 167.7 | ||
| C | 209.5 | 207 | 209.5 | 219 | 220.5 | 222 | ||
| 16 | A | 51.8 | ||||||
| B | 167.5 | 166 | 167.5 | 172 | 173 | |||
| C | 215.5 | 213 | 215.5 | 225 | 226.5 | |||
| 19 | A | 54 | ||||||
| B | 171.5 | 170 | 171.5 | |||||
| C | 219.5 | 217 | 219.5 | |||||
| 20 | A | 56.5 | ||||||
| B | 173.5 | 172 | ||||||
| C | 221.5 | 219 | ||||||
