Группа 4+4 НШ63..150Г-63..100Г-3

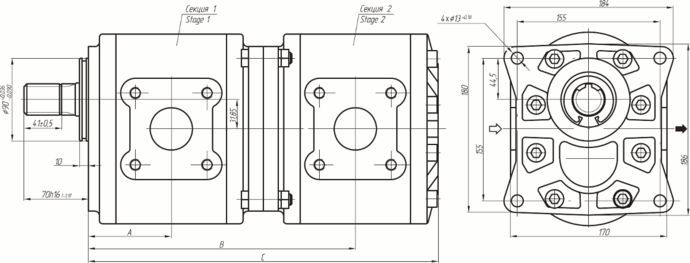

НШ63…150Г-63…100Г-3Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

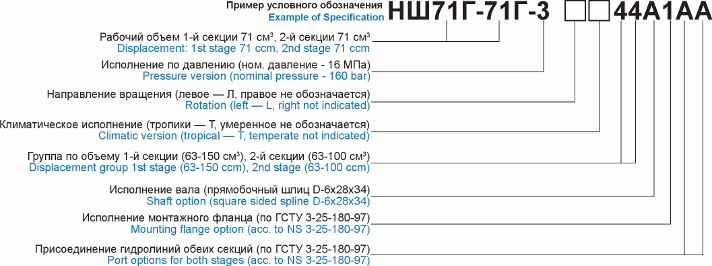

Пример условного обозначения |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код рабочего объема Displacement Code |
Секция 2 / Stage 2 | |||||
| 63 | 71 | 80 | 90 | 100 | ||
| Секция 1 / Stage 1: | ||||||
| 63 | A | 73.65 | ||||
| B | 240.5 | |||||
| C | 314 | |||||
| 71 | A | 75.1 | ||||
| B | 243 | 244.25 | ||||
| C | 316.5 | 319 | ||||
| 80 | A | 76.65 | ||||
| B | 246.5 | 247.75 | 249.5 | |||
| C | 320 | 322.5 | 326 | |||
| 90 | A | 78.4 | ||||
| B | 250 | 251.25 | 253 | 254.75 | ||
| C | 323.5 | 326 | 329.5 | 333 | ||
| 100 | A | 90 | ||||
| B | 273.5 | 274.75 | 276.5 | 278.25 | 290 | |
| C | 347 | 349.5 | 353 | 356.5 | 380 | |
| Код рабочего объема Displacement Code |
Секция 2 / Stage 2 | |||||
| 63 | 71 | 80 | 90 | 100 | ||
| Секция 1 / Stage 1: | ||||||
| 112 | A | 92.25 | ||||
| B | 278 | 279.25 | 281 | 282.75 | ||
| C | 351.5 | 354 | 357.5 | 361 | ||
| 125 | A | 94.5 | ||||
| B | 282.5 | 283.75 | 285.5 | |||
| C | 356 | 358.5 | 362 | |||
| 140 | A | 97.25 | ||||
| B | 288 | 289.25 | ||||
| C | 361.5 | 364 | ||||
| 150 | A | 109 | ||||
| B | 311.5 | |||||
| C | 385 | |||||
Сроки изготовления согласовываются / Terms of manufacture are coordinated
