Станция смазочная типа СН5М
(42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 и другие)

Станции смазки многоотводные СН5М (42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 и другие исполнения) применяются для подачи смазочной массы (жидкого - промышленные масла) при давлении 10 МПа, вязкостью от 10 до 1500 cСт к подвижным частям станков, агрегатов и автоматического оборудования, работающих в закрытых помещениях при температуре жидкого смазочного материала и окружающей среды от +1 до +55 °С. Класс чистоты смазочного материала не ниже 12.

Структура условного обозначения станций типа СН5М

4	2	-	08	-	00	УХЛ4
						Климатическое исполнение: УХЛ4, 04.1

					Расположение выходного вала редуктора: 1 – вверх со смещением к задней стенке корпуса; 2 – вниз о смещением к передней стенке корпуса; 3 – вперед вверху; 4 – назад внизу; 5 – вниз со смещением к задней стенке корпуса; 6 – вперед внизу; 7 – вверх со смещением к передней стенке корпуса; 8 – назад вверху; 0 – для исполнений с другими видами приводов

			Число отводов: 02, 04, 08, 12

	Расположение приводного устройства относительно устройства визуального контроля: 1 - правое, 2 - левое

Исполнение станции по типу приводного устройства: 1 - со свободным концом вала, 2 - с качательным приводом, 3 - с редуктором, 4 - с электроприводом

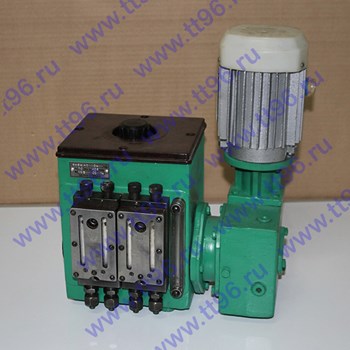

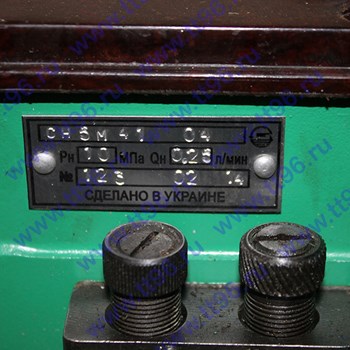

Станция смазочная СН5М 41-04

Станция СН5М 11-04 Станция СН5М 12-04 Станция СН5М 21-04 Станция СН5М 22-04 Станция СН5М 31-04 Станция СН5М 32-04 Станция СН5М 41-04 Станция СН5М 42-04

Основные технические параметры станций смазочных СН-5М...-04

Наименование	Число отводов	Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, не менее	Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции	Номинальное давление	Частота вращения эксцентрикового вала станции для исполнений (1-3)/4	Номинальная вместимость бака станции	Мощность на валу привода, не более	Масса станции, не более для исполнений 1/2/3/4
Наименование	Число отводов	см³	см³	МПа	об/с	дм³	кВт	кг
Станция СН5М 11-04 Станция СН5М 12-04 Станция СН5М 21-04 Станция СН5М 22-04 Станция СН5М 31-04 Станция СН5М 32-04 Станция СН5М 41-04 Станция СН5М 42-04	4	0,25	0,025 – 0,25	10	(0,04-0,4)/0,156	2,5	0,06	10/12/13/17

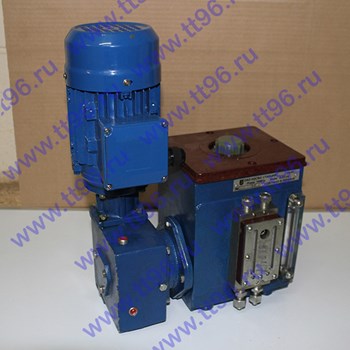

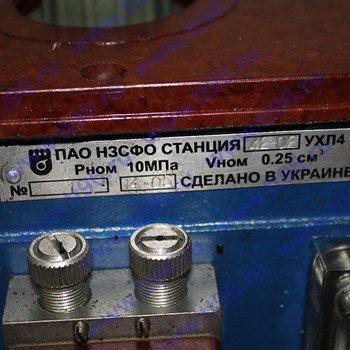

Станция смазочная СН5М 42-02

Станция СН5М 11-02 Станция СН5М 12-02 Станция СН5М 21-02 Станция СН5М 22-02 Станция СН5М 31-02 Станция СН5М 32-02 Станция СН5М 41-02 Станция СН5М 42-02

Основные технические параметры станций смазочных СН-5М...-02

Наименование	Число отводов	Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, не менее	Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции	Номинальное давление	Частота вращения эксцентрикового вала станции для исполнений (1-3)/4	Номинальная вместимость бака станции	Мощность на валу привода, не более	Масса станции, не более для исполнений 1/2/3/4
Наименование	Число отводов	см³	см³	МПа	об/с	дм³	кВт	кг
Станция СН5М 11-02 Станция СН5М 12-02 Станция СН5М 21-02 Станция СН5М 22-02 Станция СН5М 31-02 Станция СН5М 32-02 Станция СН5М 41-02 Станция СН5М 42-02	2	0,25	0,025 – 0,25	10	(0,04-0,4)/0,156	2,5	0,05	8/10/11/15

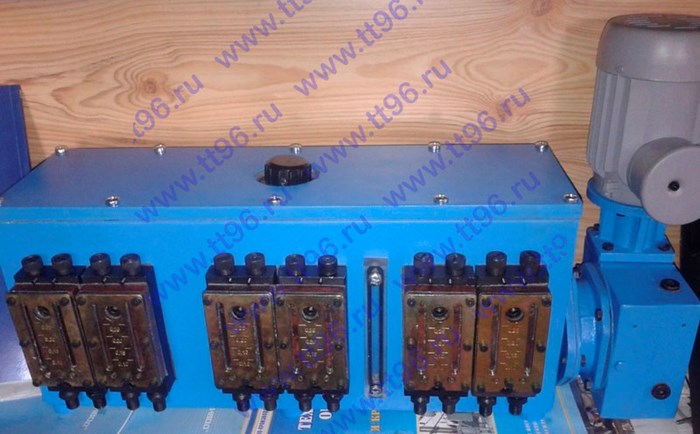

Станция смазочная СН5М 41-12

Станция СН5М 11-12 Станция СН5М 12-12 Станция СН5М 21-12 Станция СН5М 22-12 Станция СН5М 31-12 Станция СН5М 32-12 Станция СН5М 41-12 Станция СН5М 42-12

Основные технические параметры станций смазочных СН-5М...-12

Наименование	Число отводов	Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, не менее	Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции	Номинальное давление	Частота вращения эксцентрикового вала станции для исполнений (1-3)/4	Номинальная вместимость бака станции	Мощность на валу привода, не более	Масса станции, не более для исполнений 1/2/3/4
Наименование	Число отводов	см³	см³	МПа	об/с	дм³	кВт	кг
Станция СН5М 11-12 Станция СН5М 12-12 Станция СН5М 21-12 Станция СН5М 22-12 Станция СН5М 31-12 Станция СН5М 32-12 Станция СН5М 41-12 Станция СН5М 42-12	12	0,25	0,025 – 0,25	10	(0,04-0,4)/0,156	10	0,09	24/26/27/31

В заказе необходимо правильно указывать маркировку интересующей станции смазочной, например:
    Станция смазочная СН-5М 21-12-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 31-04-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 41-08-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 12-04-0 УХЛ4 ГОСТ 3564–84;
     Станция смазочная СН-5М 41-12-0 УХЛ4 ГОСТ 3564–84.
