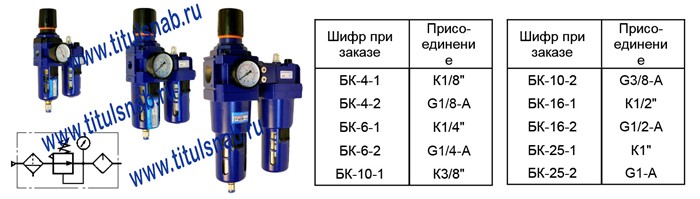

Блоки кондиционирования БК

блок подготовки воздуха БК-10-1 ТУ 4151-006-00221287-98 блок подготовки воздуха БК-10-2 ТУ 4151-006-00221287-98 блок подготовки воздуха БК-16-1 ТУ 4151-006-00221287-98 блок подготовки воздуха БК-16-2 ТУ 4151-006-00221287-98

Блоки кондиционирования (подготовки) сжатого воздуха БК10..., БК16... с условным проходом 10 и 16 мм, содержащий пневмораспределитель крановый, блок подготовки воздуха П-ФРК и маслораспылитель П-М, предназначены для подготовки сжатого воздуха в пневмоприводах различного назначения.
Блоки подготовки воздуха рассчитаны для работы на сжатом воздухе давлением от 0.1МПа до 1.0МПа, очищенном не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Блоки кондиционирования воздуха БК-10..., БК-16... должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5 градусов), непосредственно на трубопроводе или с использованием крепёжных отверстий. При монтаже, стрелка на их корпусе должна совпадать с направлением движения воздушного потока

Характеристики БК-10-1, БК-10-2, БК-16-1, БК-16-2, БК10-1, БК10-2, БК16-1, БК16-2

Параметры	Типоразмеры
	БК-10-1	БК-10-2	БК-16-1	БК-16-2
Условный проход, мм	10		16
Номинальное давление, МПа	1,0
Минимальное давление (на входе), МПа	0,1
Расход воздуха при давлении на выходе 0.4МПа, м3/мин: - номинальный, не менее - минимальный, не более	0,55 0,16		1,00 0,16
Абсолютная тонкость фильтрации, мкм	40
Степень влагоотделения, %, не менее	90
Диапазон настройки давления, МПа	0,05-0,90
Изменение редуцированного давления на выходе при изменении расхода, МПа, на более	0,04		0,05
Изменение редуцированного давления на выходе при изменении давления на входе, МПа, не более	0,035
Превышение давления на выходе клапана над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу, МПа, не более	0,06
Полезная вместимость резервуара для сбора конденсата, см3, не менее	100
Отвод конденсата	полуавтоматический с возможностью ручного
Подача масла, капли/мин: - при минимальном расходе воздуха, не менее при максимальном расходе: - минимальная, не более - максимальная, не менее	2 0,5 20
Полезная вместимость резервуара для масла, см , не менее	200
Масса, кг, не более	2,7

Структура условного обозначения БК-10-1, БК-10-2, БК-16-1, БК-16-2 по ТУ 4151-006-00221287-98

БК	-	16	-	2	-	УХЛ	-	4 ТУ 4151-006-00221287-98
								Категория размещения

						Климатическое исполнение ГОСТ 15150 (УХЛ, О)

				Вид присоединительной резьбы: 1 - коническая дюймовая резьба по ГОСТ 6111-52; 2 - трубная резьба по ГОСТ 6357-81

		Условный проход, мм (10, 16)

Условное обозначение блока кондиционирования

Размеры блоков кондиционирования БК10.., БК16

	Обозначение	D
	БК-10-1	К3/8" ГОСТ 6111-52
	БК-10-2	G3/8-А ГОСТ 6357-81
	БК-16-1	К1/2" ГОСТ 6111-52
	БК-16-2	G1/2-А ГОСТ 6357-81

Примеры маркировок блоков подготовки воздуха БК:

блок подготовки воздуха БК-10-1 ТУ 4151-006-00221287-98
блок подготовки воздуха БК-10-2 ТУ 4151-006-00221287-98
блок подготовки воздуха БК-16-1 ТУ 4151-006-00221287-98
блок подготовки воздуха БК-16-2 ТУ 4151-006-00221287-98
