Маслораспылители П-М

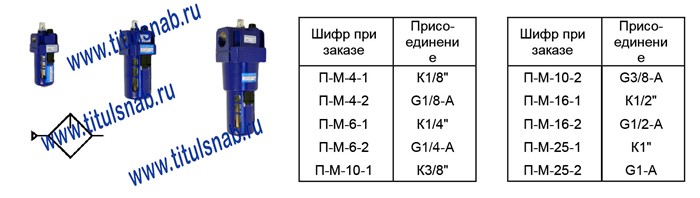

Маслораспылители П-М-10-1, П-М-10-2, П-М-16-1, П-М-16-2

 Маслораспылители П-М10-1(2), П-М16-1(2) с условным проходом 10 и 16 мм предназначены для введения в поток сжатого воздуха распыленного масла с целью смазывания трущихся поверхностей подвижных деталей в пневматических приводах и системах промышленного оборудования.
     Маслораспылители рассчитаны для работы на сжатом воздухе давлением до 1.0 МПа, очищенном не грубее 10 класса по ГОСТ 17433.
     Климатическое исполнение УХЛ, категория размещение 4 по ГОСТ 15150.
     Положение маслораспылителя П-М при установке должно быть вертикальным, отклонение по вертикали не более 5 град., стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.

Характеристики маслораспылителей П-М-10-2, П-М-16-2, П-М-10-1, П-М-16-1

Параметры Типоразмеры
П-М-10-1 П-М-10-2 П-М-16-1 П-М-16-2
Условный проход, мм 10 16
Номинальное давление, МПа 1,0
Расход воздуха при давлении на входе 0,63 МПа, м3/мин:
максимальный, не менее
минимальный, не более

1,25
0,16

2,00
0,16
Потеря давления при максимальном расходе воздуха, МПа, не более 0,025 0,035
Подача масла, капли/мин:
- при минимальном расходе воздуха,
  не менее
- при максимальном расходе:
   минимальная, не более
   максимальная, не менее


2

0,5
20
Полезная вместимость резервуара, см³, не менее 200
Масса, кг, не более 0,9



Структура условного обозначения П-М-10-2, П-М-16-2, П-М-10-1, П-М-16-1

П-М - 16 - 2 - УХЛ - 4

Категория размещения
Климатическое исполнение ГОСТ 15150 (УХЛ, О)
Вид присоединительной резьбы:
1 - коническая дюймовая резьба по ГОСТ 6111-52;
2 - трубная резьба по ГОСТ 6357-81
Условный проход, мм (10, 16)
Условное обозначение изделия маслораспылителя

Размеры маслораспылителя П-М-10-2, П-М-16-2, П-М-10-1, П-М-16-1

Размеры маслораспылителя П-М-10-2, П-М-16-2, П-М-10-1, П-М-16-1П-ФВ-16-2 Обозначение D
П-М-10-1 К3/8" ГОСТ 6111-52
П-М-10-2 G3/8-А ГОСТ 6357-81
П-М-16-1 К3/8" ГОСТ 6111-52
П-М-16-2 G3/8-А ГОСТ 6357-81


Пример  обозначения П-М-...:

маслораспылитель П-М-10-1-0, ПМ-10-1-0
маслораспылитель П-М-10-2-0, ПМ-10-2-0
маслораспылитель П-М-16-1-0, ПМ-16-1-0
маслораспылитель П-М-16-2-0, ПМ-16-2-0
