Реле давления РД-4/25М, РДШ-2, РД-23

Реле давления РД-4/25, РД-4/25М с присоединением К 1/4", а так же их исполнение РД-4/25(М)-10 для стыкового монтажа, предназначены для контроля давления рабочей среды и подаче электрического сигнала при его превышении в пневматических, гидравлических системах различного назначения (в том числе вулканизационном) и смазочном оборудовании с номинальным давлением 2,5 МПа.

Рабочие (контролируемые) среды реле РД 4/25:
- сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433;
- минеральное масло с кинематической вязкостью от 4 до 400 мм /с (сСт) с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216 с температурой масла от плюс 10° до плюс 55°С;
- пароводяная смесь с температурой до плюс 60°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Степень защиты, обеспечиваемая конструкцией реле давления от воздействия окружающей среды - IP20 по ГОСТ 14254.
Виброустойчивость и вибропрочность - 1-я степень жесткости по ГОСТ 28988.
Монтажное положение - любое, крепление на обработанной плоскости четырьмя винтами М4.

Характеристики реле давления РД-4/25, РД-4/25М









Реле давления РД-4/25М, РДШ-2, РД-23

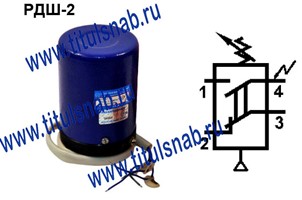

Реле давления РДШ-2
Контролируемая среда - пароводяная смесь с температурой 60оС
Климатическое исполнение О, категория размещения 4 по ГОСТ 15150.
Степень защиты от воздействия окружающей среды, обеспечиваемая конструкцией реле давления, - IP65 по ГОСТ 14254.
Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.

Устройство и работа

Реле давления состоит из следующих основных деталей: фланца, основания 2, мембранного узла (мембраны 3 и жесткого центра 4), толкателя 5, регулировочной втулки 6, пружины 7, гайки 8, микровыключателя 9, установленного на кронштейне 10, винта 11, предназначенного для поднастройки положения микровыключателя, проставки 12, винта заземления 13, клеммных колодок 14, кожуха 15 и сальникового устройства 16 для уплотнения электрических выводов.
Контролируемая среда подводится в подмембранную полость через отверстие К 1/4" во фланце 1.
Принцип действия реле основан на сравнении силы давления контролируемой среды на мембранный узел и силы упругих деформаций цилиндрической пружины 7. Усилие, возникающее при повышении давления контролируемой среды, воспринимается мембраной 3, жестким центром 4 и через толкатель 5 передается на шток микровыключателя 9, переключая его контакты.
Настройка на давление, при котором реле срабатывает, осуществляется с помощью регулировочной втулки 6 и пружины 7. Положение регулировочной втулки фиксируется гайкой 8.
При понижении давления контролируемой среды пружина 7 возвращает мембранный узел в исходное положение, освобождая шток микровыключателя 9, происходит обратное переключение его контактов.
В конструкции реле использован микропереключатель МП1101ЛТЗ.11 ТУ 16-526.329-78.
Величина давления, на которое настраивается реле, контролируется манометром.
Реле давления может быть установлено в любом пространственном положении.
Подключается к контролируемой системе при помощи резьбового отверстия К 1/4". Для монтажа предусматриваются два отверстия М5.
Присоединение реле давления к электрической схеме осуществляется гибкими выводами через сальниковое устройство.

Характеристики реле давления РДШ-2











Реле давления РД-4/25М, РДШ-2, РД-23

Реле давления РД-23 осуществляет контроль давления среды в пневматических, гидравлических и смазочных системах различного назначения.
Реле работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80, или минеральном масле с кинетической вязкостью от 4 до 400 мм²/с (сСт) с номинальной тонкостью фильтрации не грубее 40 мкм (13 класс чистоты по ГОСТ17216-71) при температуре масла от 10 до 55°С.
Реле РД-23 может быть установлено в любом пространственном положении.

Конструкция реле обеспечивает резьбовой и стыковой монтаж.
Подключение реле к пневматической системе осуществляется при помощи резьбового отверстия К1/8". При стыковом способе монтажа в расточку основания реле (диаметр 20 мм) должно быть установлено уплотнительное кольцо. Реле крепится на монтажной плите двумя винтами М8.

Присоединение реле давления РД23 к электрической системе осуществляется электрическим разъемом.
Настройка реле осуществляется при снятом защитном кожухе путем вращения регулировочного винта. Величина настраиваемого давления контролируется манометром. По окончании настройки необходимо затянуть контргайку, после чего еще раз убедиться в правильности настройки.
Климатическое исполнение реле УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ15150-69.

Характеристики реле давления РД-23
