Пневмораспределитель ГВ76-21М, КВ-76(78)-21М, В(БВ)76-21М; В(БВ)76-22М, ДВ(АВ;ЕВ)76-21М; ДВ(АВ;ЕВ)76-22М

Пневмораспределитель ГВ76-21М, КВ-76(78)-21М
 ГВ76-21М, КВ-76(78)-21М, В(БВ)76-21М; В(БВ)76-22М, ДВ(АВ;ЕВ)76-21М; ДВ(АВ;ЕВ)76-22М


Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М двух- и трехлинейные с условным проходом Ду=4мм и Ду=6мм предназначены для останова (В78-2, АВ78-2, БВ78-2, ГВ78-2, ДВ78-2, КВ78-2) или изменения потока сжатого воздуха (В76-2, АВ76-2, БВ76-2, ГВ76-2, ДВ76-2, КВ76-2) в пневматических приводах общего назначения. Присоединение: резьбовые отверстия в корпусе распределителя.

     Конструкция распределительного устройства:
     - цилиндрический золотник (для всех распределителей, кроме КВ76(78)-21М;
     - клапанного типа (для распределителей КВ76(78)-21М.
     Рабочая среда для распределителей – сжатый воздух, давлением от 0,1 МПа до 1,0 МПа., очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм²/с (сСт) при температуре 50°С. Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.
     Трехлинейные пневмораспределители (клапаны) В78-21М, В76-21В (кроме КВ76-21М, КВ78-21М) могут использованы как двухлинейные (В78) при этом атмосферный канал(3) должен быть заглушен.
     Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.


Структура условного обозначения

ХХ - 7   Х - 2   ХМ   УХЛ4

Климатическое исполнение и категория размещения
Условный проход: 1 - 4 мм, 2 - 6 мм
Число позиций
Число линий: 6 - двухлинейный, 8 - трёхлинейный

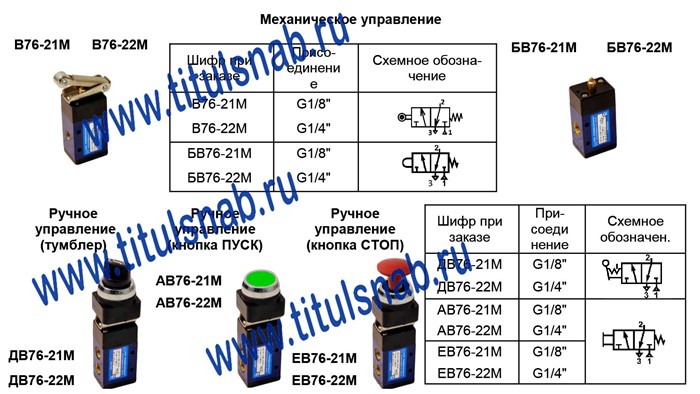

Вид управления:
В - двухстороннее механическое с рычагом;
БВ - механическое с толкателем;
ДВ - ручное, с фиксацией в двух положениях (тумблер);
ГВ - ручное с рычагом-ручкой (кнопка);
КВ - одностороннее механическое с ломающимся рычагом;
АВ - ручное с кнопкой Пуск;
ЕВ - ручное с кнопкой Стоп

Основные характеристики пневмораспределителей В78-21М, В78-22М, В76-21М, В76-22М

Параметр Исполнение
БВ76-21М;
БВ78-21М
БВ76-22М;
БВ78-22М
В76-21М;
В78-21М
В76-22М;
В78-22М
КВ76-21М КВ78-21М ДВ76-21М;
ДВ78-21М
ДВ76-22М;
ДВ78-22М
ГВ76-21М;
ГВ78-21М
АВ76-21М;
АВ78-21М
АВ76-22М;
АВ78-22М
ЕВ76-21М;
ЕВ78-21М
ЕВ76-22М;
ЕВ78-22М
Условный проход, мм 4 6 4 6 4 4 4 6 4 4 6 4 6
Присоединение G 1/8" G 1/4" G 1/8" G 1/4" K 1/8" K 1/8" G 1/8" G 1/4" G 1/8" G 1/8" G 1/4" G 1/8" G 1/4"
Минимальное / номинальное рабочее давление, МПа 0,1 / 0,1
Усилие переключения, Н (кгс) 80 (8) 35 (3,5) 25 (2,5) 35 (3,5)
Максимальное число срабатываний в минуту не менее 100 -
Пропускная способность(Kv) не менее, м³/час 0,4 0,6 0,4 0,6 0,3 0,3 0,4 0,6 0,17 0,4 0,6 0,4 0,6
Масса, кг 0,13 0,17 0,18 0,11 0,18

     Пример записи условного обозначения пневмораспределителя трехлинейного двухпозиционного, с ручным управлением (рычаг) и пружинным возвратом с диаметром условного прохода 4 мм, присоединение пневмолиний резьбовое, с трубной присоединительной резьбой в корпусе распределителя 1/8", климатического исполнения УХЛ, категории размещения 4:
     Пневмораспределитель ГВ76-21М УХЛ4
