Пневмораспределитель В79-11А с механическим; В74-21А механопневматическим и В63-11А пневматическим управлением

Пневмораспределитель В79-11А , В74-21А ,В63-11А

Пневмораспределители В63-11А, В74-21А, В79-11А четырехлинейные с пневматическим, механопневматическим и механическим управлением применяются для изменения направления движения потока сжатого воздуха в пневматических приводах общепромышленного назначения.

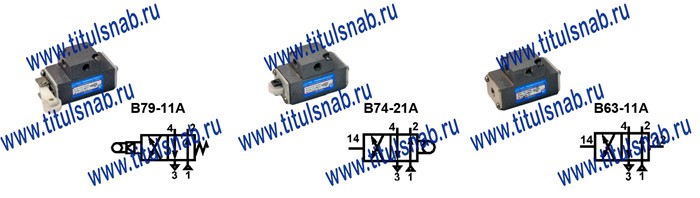

     Функциональная схема пневмораспределителей данного типа - двухпозиционные четырехлинейные:
     -пневмораспределитель В63-11А с двусторонним пневматическим управлением;
     -пневмораспределитель В74-21А с путевым односторонним управлением (толкатель с роликом) и пневматическим возвратом;
     -пневмораспределитель В79-11А с путевым односторонним управлением с малым усилием (рычаг) и пружинным возвратом.

Конструкция распределительного устройства - плоский золотник. Данный золотник может находится в одном из крайних положений. Присоединение к пневмолиниям коническое резьбовое 1/8 дюйма (резьбовые отверстия в плите, трубы в стороны).

Пневмораспределители В63-11, В74-21, В79-11 сконструированы для работы на сжатом воздухе давлением от 1 до 10 бар (или, что одно и то же - 0,1...1 МПа). Сжатый воздух должен быть очищен не грубее 10 класса по ГОСТ 17433 и содержать распылённое масло (для распыления масла в сжатый воздух рекомендуется применять маслораспылитель 121-16) вязкостью 10-35 сантистокс при температуре 50 по Цельсию с концентрацией 2-4 капли на 1м³ сжатого воздуха, приведенного к требованиям условий ГОСТ 12449.

Не запрещается работа пневмораспределителей данного типа на сжатом воздухе, не содержащем распыленное масло, но в этом случае срок эксплуатации пневмораспределителя сокращается.

Замечания к монтажу пневмораспределителей:
при установке пневмораспределителя В7421А необходимо обеспечить полный ход ролика (около 6 мм);
а для пневмораспределителя В7911А - в пределах 2,5...7,5 мм

Основные характеристики B79-11A, B74-21A, B63-11A

Параметр	Исполнение
	В63-11А	В74-21А	В79-11А
Условный проход, мм	4
Тип присоединения	Резьбовое, с конической присоединительной резьбой
Присоединение пневмолиний, дюйм	К 1/8"
Номинальное давление, МПа	1,0
Минимальное рабочее давление, МПа	0,2		0,25
Минимальное давление управления не более, МПа	0,16		0,25
Усилие необходимое для переключения, Н	-	31	3,5
Максимальное число срабатываний в минуту не менее	300	200
Пропускная способность (Kv) не менее, м³/час	300
Масса, кг	0,22	0,24	0,25
