Пневмораспределители 3Р-6(10;16)-233-3; 5Р-6(10;16)-233-3; 5Р-6(10;16)-232-3; 5Р-6(10;16)-331-3 и 5Р-6(10;16)-332-3

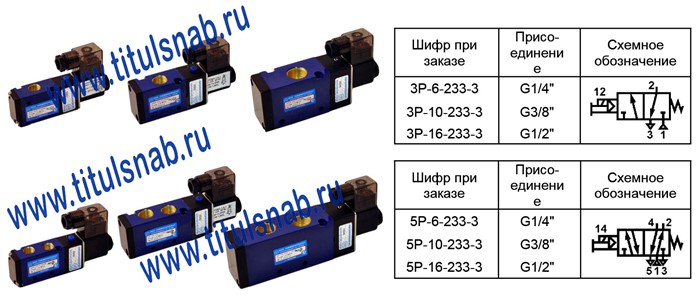

Пневмораспределители 5Р-6(10,16)-232-3 (24, 110, 220 В), 5Р-6(10,16)-233-3 (24, 110, 220 В), 3Р-6(10,16)-233-3 (24, 110, 220 В) трех- и пятилинейные с условным проходом 6, 10 или 16 мм двухпозиционные с электропневматическим одно- и двухсторонним управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.
     Конструкция распределительного устройства: цилиндрический золотник.
     Присоединение: резьбовые отверстия в корпусе распределителя.
     Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм²/с (сСт) при температуре 50 ° С.
     Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
     Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
     Пневмораспределители устанавливаются в любом пространственном положении кроме двухпозиционных с двухсторонним управлением, для которых монтажное положение-горизонтальное. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

Структура условного обозначения пневмораспределителя 5Р-6

5Р	-	6	-	2	3	3	3	УХЛ4
								Климатическое исполнение и категория размещения

							Присоединения пневмолиний: резьбовое, с трубной присоединительной резьбой в корпусе распределителя

						Способ управления: 2 - двухстороннее; 3 - одностороннее с пружинным возвратом.

					Вид управления: 3 - электропневматическое

				Число позиций: 2 или 3

		Условный проход, мм

Число линий пневмораспределителя: 3 - трёхлинейные, 5 - пятилинейные

Основные параметры распределителей 5Р-6(10,16)-232-3, 5Р-6(10,16)-233-3, 3Р-6(10,16)-233-3

Параметр	Значение
Условный проход, мм	6, 10, 16
Тип присоединения	Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Номинальное давление, МПа	1,0
Минимальное давление, МПа, не более	0,2
Время включения, с, не более	0,063
Время выключения, с, не более	0,12
Максимальное число срабатываний, в мин., не менее	300
Номинальное напряжение питания, В	24 В пост. ток., 110 В и 220 В перемен. тока
Номинальная потребляемая мощность постоянного тока, Вт, не более	4,8
Масса пневмораспределителя, кг, не более	0,77

     Примеры условного обозначения
     Пневмораспределитель пятилинейный трёхпозиционный с электромагнитным двухсторонним управлением 24 вольта постоянного тока, с условным проходом 6 мм, присоединения пневмолиний питания трубная присоединительная резьба в корпусе распределителя 1/4", рассчитан на номинальное рабочее давление 1 МПа:
     Пневмораспределитель 5Р-6-232-3 (24В) УХЛ4

     то же, только с односторонним электроуправлением и пружинным возвратом:
     Пневмораспределитель 5Р-6-233-3 (24В) УХЛ4.
