Пневмораспределители 5Р-6(10;16)-211-3; 5Р-6(10;16)-212-3 и 5Р-6(10;16)-213-3

Пневмораспределители 5Р-6(10;16)-211-3; 5Р-6(10;16)-212-3 и 5Р-6(10;16)-213-3

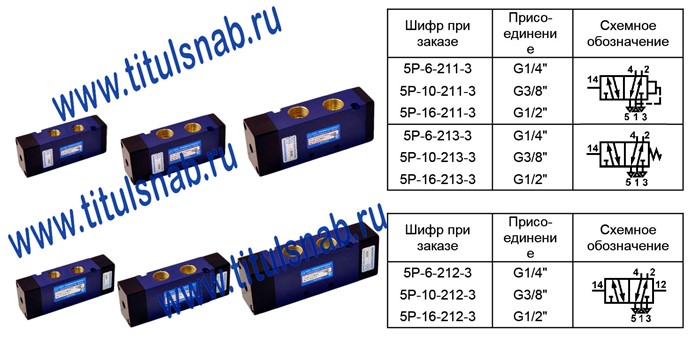

Пневмораспределители 5Р-6(10,16)-232-3 (24, 110, 220 В), 5Р-6(10,16)-233-3 (24, 110, 220 В), 3Р-6(10,16)-233-3 (24, 110, 220 В) трех- и пятилинейные с условным проходом 6, 10 или 16 мм двухпозиционные с электропневматическим одно- и двухсторонним управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.
     Конструкция распределительного устройства: цилиндрический золотник.
     Присоединение: резьбовые отверстия в корпусе распределителя.
     Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм²/с (сСт) при температуре 50 ° С.
     Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
     Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
     Пневмораспределители устанавливаются в любом пространственном положении кроме двухпозиционных с двухсторонним управлением, для которых монтажное положение-горизонтальное. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

Структура условного обозначения пневмораспределителя 5Р-6

- 6 - 2   3   3 3 УХЛ4

Климатическое исполнение и категория размещения
Присоединения пневмолиний: резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Способ управления:
2 - двухстороннее;
3 - одностороннее с пружинным возвратом.
Вид управления: 3 - электропневматическое
Число позиций: 2 или 3
Условный проход, мм
Число линий пневмораспределителя: 3 - трёхлинейные, 5 - пятилинейные

Основные параметры распределителей 5Р-6(10,16)-232-3, 5Р-6(10,16)-233-3, 3Р-6(10,16)-233-3

Параметр Значение
Условный проход, мм 6, 10, 16
Тип присоединения Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Номинальное давление, МПа 1,0
Минимальное давление, МПа, не более 0,2
Время включения, с, не более 0,063
Время выключения, с, не более 0,12
Максимальное число срабатываний, в мин., не менее 300
Номинальное напряжение питания, В 24 В пост. ток., 110 В и 220 В перемен. тока
Номинальная потребляемая мощность постоянного тока, Вт, не более 4,8
Масса пневмораспределителя, кг, не более 0,77

     Примеры условного обозначения:
     Пневмораспределитель пятилинейный трёхпозиционный с электромагнитным двухсторонним управлением 24 вольта постоянного тока, с условным проходом 6 мм, присоединения пневмолиний питания трубная присоединительная резьба в корпусе распределителя 1/4", рассчитан на номинальное рабочее давление 1 МПа:
     Пневмораспределитель 5Р-6-232-3 (24В) УХЛ4

     то же, только с односторонним электроуправлением и пружинным возвратом:
     Пневмораспределитель 5Р-6-233-3 (24В) УХЛ4.
