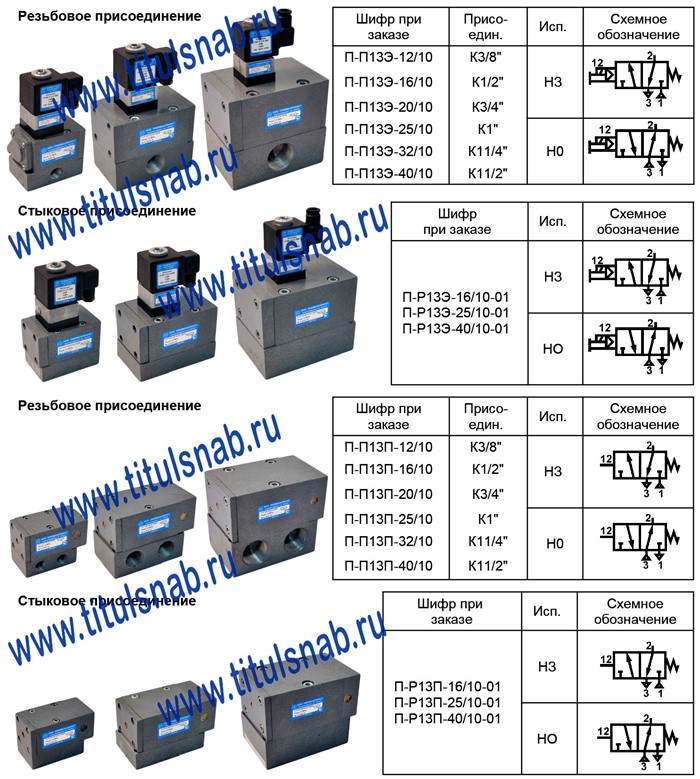

Пневмораспределители П-Р13П с пневматическим и П-Р13Э с электропневматическим управлением
Пневмораспределители П-Р13П-..., трехлинейные, с условным проходом 12; 16; 20; 25; 32 и 40 мм с односторонним электропневматическим управлением и пружинным возвратом предназначены для коммутации пневматических сигналов в пневмоприводах различного назначения и рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра.
Структура условного обозначения пневмораспределителей П-Р13П...
| П-Р13 | - | П | ХХ/10 | - | Х | ХХХ | 4 | ||||
|
Категория размещения по ГОСТ 15150 (4)
|
|||||||||||
 |
|||||||||||
|
Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
|
|||||||||||
|
|||||||||||
|
01 - стыковое присоединение пневмолиний; без индекса - присоединение резьбовое
|
|||||||||||
|
|||||||||||
|
Условный проход
|
|||||||||||
|
|||||||||||
|
Электропневматическое управление
|
|||||||||||
|
|||||||||||
|
Тип пневмораспределителя
|
|||||||||||
Основные технические характеристики пневмораспределителей П-Р13П...
| Параметры | Типоразмеры | ||||||||
| П-Р13П-12/10 | П-Р13П-16/10 | П-Р13П-16/10-01 | П-Р13П-20/10 | П-Р13П-25/10 | П-Р13П-25/10-01 | П-Р13П-32/10 | П-Р13П-40/10 | П-Р13П-40/10-01 | |
| 1 .Условный проход, мм | 12 | 16 | 16 | 20 | 25 | 25 | 32 | 40 | 40 |
| 2. Номинальное давление, МПа | 1.0 | ||||||||
| 3. Минимальное рабочее давление, МПа, не более | 0.25 | ||||||||
| 4. Минимальное давление управления, МПа, не более | 0.2 | ||||||||
| 5. Пропускная способность, Kv*, м3/ч, не менее | 3.7 | 3.7 | 3.7 | 9.3 | 9.3 | 9.3 | 15.0 | 15.0 | 15.0 |
| 6. Максимальное число срабатываний в минуту, не менее | 450 | 450 | 450 | 450 | 450 | 450 | 200 | 200 | 200 |
| 7. Масса, кг, не более | 1.46 | 1.46 | 1.42 | 3.27 | 3.27 | 3.17 | 7.60 | 7.60 | 7.10 |
*Kv определяется по ГОСТ14691-69
Пневмораспределители П-Р13П-... рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Пример записи условного обозначения распределителя трехлинейного, с электропневматическим управлением и пружинным возвратом, с условным проходом 20 мм, с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
- пневмораспределитель П-Р13П-20/10.
- то же, для распределителя с условным проходом 16 мм, со стыковым присоединением пневмолиний, климатического исполнения О, категории размещения 4:
- пневмораспределитель П-Р13П-16/10-01.
