Гидрозамки односторонние

Данный вид продукции является важной частью многих систем и обеспечивает поток рабочих жидкостей в оборудовании. При этом поток жидкости может осуществлять как в одном или же в двух направлениях. Компания «Трейд Технолоджи» предлагает различные виды гидрозамков по самым выгодным ценам в Екатеринбурге.

Модульные гидрозамки

Специальные гидрозамки модульного монтажа ГЗМ предназначены для свободного и качественного пропускания потоков гидравлических рабочих жидкостей только в одном направлении. При этом замок запирается, если жидкость идет в обратную сторону.

Используются данные замки при обустройстве различного гидрофицированного оборудования, специальной мобильной техники, литьевых и литейных машин, станков, гидроприводных станков и так далее.

Гидрозамки КУ

Гидрозамки М-КУ, Т-КУ имеют обратные клапаны управляемого типа. Разработаны они для свободного прохождения рабочих жидкостей. Также жидкости могут пропускаться обратно, но только после того, как будет подано давление в линию управления.

Данные замки могут оснащаться декомпрессорами, которые позволяют открывать главный запорный элемент плавно. Таким образом, подача жидкости в обратном направлении осуществляется только после принудительного открытия запорного элемента и подачи давления в управляющий канал замка.

Двусторонние и односторонние гидрозамки

Гидрозамки односторонние серии 541.08.00, 541.12.00 разработаны для проведения рабочих жидкостей в определенном направлении. В систему управления может подаваться давление, что позволяет направлять жидкость в обратную сторону.

Для заказа продукции свяжитесь с нашими специалистами по телефону или оставьте заявку на сайте.

Гидрозамок односторонний серии 541.08.00, 541.12.00

Гидрозамок

Назначение:

Для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления в обратном направлении.

Особенности:

условный проход: 8 и 12 мм;
трубного исполнения;
давление управления от 2 до 130 бар;
отсутствие утечек в основных гидролиниях.

Технические характеристики:

Отношение площадей поршня управления и клапана

Показатель			Значение
Условный проход	dу	мм	8	12
Давление на входе номинальное максимальное минимальное	Pnom Pmax Pmin	МПа (кгс/см2)	25 (250) 32 (320) 0,5 (5)	25 (250) 32 (320) 0,5 (5)
Давление управления максимальное минимальное	Pуmax Pуmin	МПа (кгс/см2)	10 (100) 0,2 (2)	13 (130) 0,3 (3)
Давление открывания	Pоткр	МПа (кгс/см2)	0,06±0,015 (0,6±0,15)	0,06±0,015 (0,6±0,15)
		3,3	2,5
Объем камеры управления		см³	1	2
Расход рабочей жидкости номинальный максимальный	qnom qmax	л/мин	16 25	63 125
Внутренняя герметичность (максимальные внутренние утечки) при номинальном давлении: в основных гидролиниях в гидролинии управления		см3/мин	не допускается 50	не допускается 100

Гидрозамок односторонний ГЗО.12.00. и ГЗО.12.01

Гидрозамок односторонний предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления в обратном направлении в гидросистемах строительных, дорожных и коммунальных машин.

Для присоединения изделия к элементам гидравлической схемы комплектуемых машин применять штуцеры с присоединительными местами по ГОСТ 25065-90 и кольца резиновые по ГОСТ 18829-73 для резьбы М22×1,5 015-018-19-2-2.

Технические характеристики:

Показатель	Значение
Условный проход, мм	12
Давление на входе, МПа (кгс/см2) номинальное максимальное	20 (250) 35 (350)
Давление управления, МПа (кгс/см2) номинальное максимальное	5 (50) 7 (70)
Давление открытия обратного клапана, МПа (кгс/см2)	0,03±0,01 (0,3±0,1)
Отношение площадей поршня управления и седла клапана	5
Объём камеры управления, см3	5,5
Расход рабочей жидкости, л/мин номинальное максимальное	80 100
Внутренняя герметичность (максимальные внутренние утечки) при номинальном давлении, см3/мин
в основной гидролинии	0
в гидролинии управления	50
Масса, кг	1,25

Гидрозамок односторонний картриджный ГЗК.12Д

Гидрозамок односторонний картриджный предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления – в обратном направлении. Применяется в объемном гидроприводе мобильных и стационарных машин и механизмов.

Технические характеристики:

Показатель	Значение
Условный проход, мм	12
Давление на входе, МПа (кгс/см2) - номинальное - максимальное	20 (200) 35 (350)
Давление управления, МПа (кгс/см2) - номинальное - максимальное - максимально допустимое	6,3 (63) 11 (110) 35 (350)
Давление открытия обратного клапана, МПа (кгс/см2)	0,03±0,01 (0,3±0,1)
Отношение площадей поршня управления и седла клапана	3,2
Объём камеры управления, см3	1,3
Расход рабочей жидкости, л/мин - номинальное - максимальное	80 100
Внутренняя герметичность при номинальном давлении, см3/мин
- в основной гидролинии	0
- в гидролинии управления	50
Масса, кг	0,25

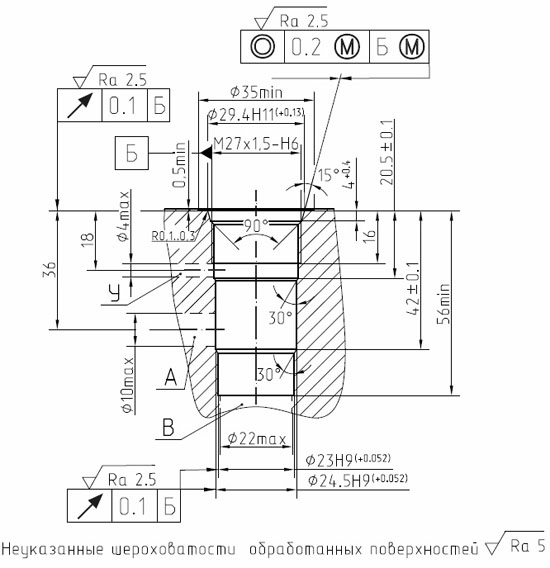

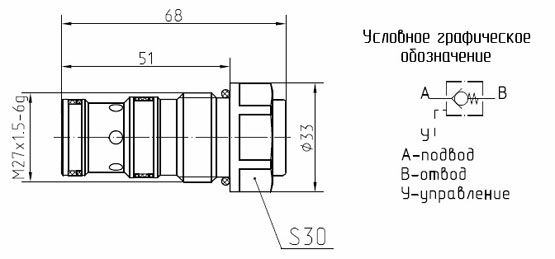

Габаритно-присоединительные размеры:	Гнездо под гидрозамок картриджный:

Примечания:

по согласованию с потребителем возможно изготовление корпусов для данного изделия
является заменой VSON-12А производства Oil Control (Bosсh Rexroth).

Гидрозамок односторонний картриджный ГЗК.12М

Гидрозамок односторонний картриджный предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления – в обратном направлении. Устанавливается в гидросистемах строительных, дорожных, коммунальных машин и промышленной гидравлики.

Технические характеристики:

Показатель	Значение
Условный проход, мм	12
Давление на входе, МПа (кгс/см2) - номинальное - максимальное	20 (200) 35 (350)
Давление управления, МПа (кгс/см2) - номинальное - максимальное - максимально допустимое	6,3 (63) 11 (110) 35 (350)
Давление открытия обратного клапана, МПа (кгс/см2)	0,03±0,01 (0,3±0,1)
Отношение площадей поршня управления и седла клапана	3,2
Объём камеры управления, см3	11
Расход рабочей жидкости, л/мин - номинальное - максимальное	80 100
Внутренняя герметичность при номинальном давлении, см3/мин
- в основной гидролинии	0
- в гидролинии управления	50
Масса, кг	0,27

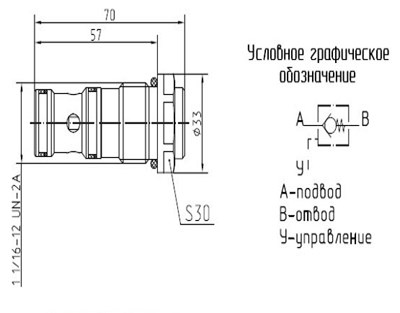

Габаритно-присоединительные размеры:

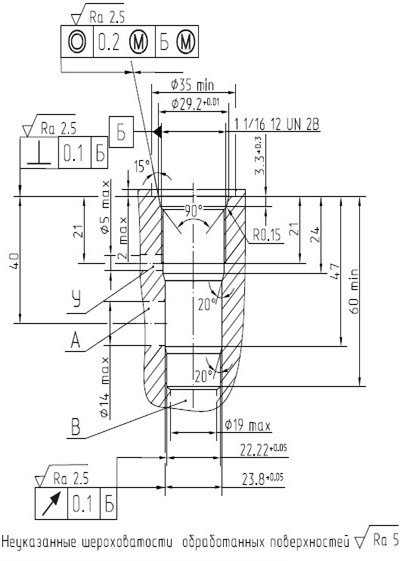

Гнездо под гидрозамок картриджный:

Примечания:
- по согласованию с потребителем возможно изготовление корпусов для данного изделия
- является заменой VSON-12H производства Oil Control (Bosch Rexroth) и SC5H-R3/I 4 производства ARGO HYTOS
