Группа 3+3 НШ20..50М-20...50М-4(3)
НШ20…50M+20…50M - 4(3)Параметры, присоединительные размеры валов и фланцев одиночных и секционных насосов идентичны.
Частота вращения приводного вала секционных насосов определяется по секции с минимальной частотой вращения.
Максимальное давление каждой секции целесообразно согласовывать с изготовителем.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

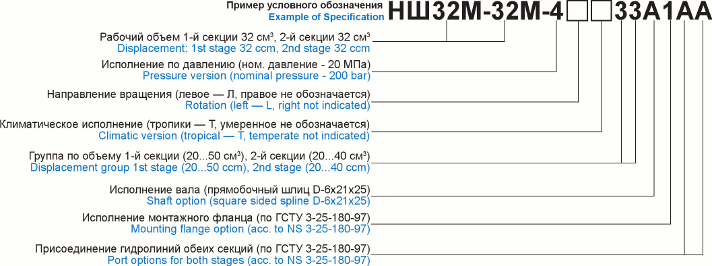

Пример условного обозначения |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код рабочего объема Displacement Code |

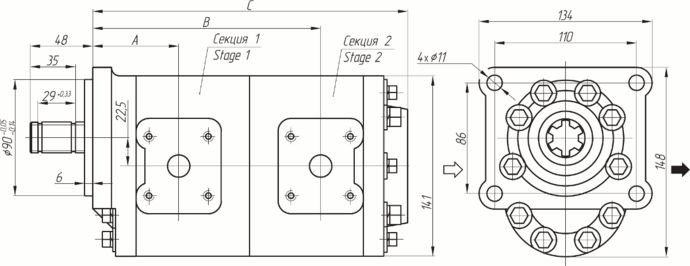

Секция 1 / Stage 1 | ||||||||||||||
| 20 | 25 | 32 | 40 | 50 | |||||||||||
| A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | |
| Секция 2 / Stage 2 | |||||||||||||||
| 20 | 67.5 | 160.5 | 228 | 67.5 | 164.5 | 232 | 67.5 | 169.5 | 237 | 76 | 185 | 256 | 83.5 | 192.5 | 263 |
| 25 | 167.5 | 236 | 173.5 | 241 | 189 | 260 | 196.5 | 267.5 | |||||||
| 32 | 178.5 | 246 | 194 | 265 | 201.5 | 272.5 | |||||||||
| 40 | 201 | 281 | 208.5 | 288.5 | |||||||||||
| 50 | 296 | ||||||||||||||
Сроки изготовления согласовываются / Terms of manufacture are coordinated
