Пневмораспределители

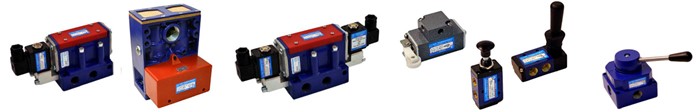

Пневмораспределители предназначены для изменения направления потоков сжатого воздуха в двух или более внеш-них пневмолиниях в зависимости от внешнего управляюще-го воздействия. Под внешними пневмолиниями понимают воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях рас-пределительного органа.
Условное географическое обозначение
Распределители управляют остановкой и направлением потока воздуха путем открытия или закрытия рабочего про-ходного сечения Направление потока указывается стрелкой. Управление распределителями может быть ручным, механи-ческим, пневматическим или электрическим.
Условное обозначение распределителей состоит из обозначений возможных позиций (состояние подвижных элементов), проходов и элементов управления В принципи-альных схемах распределители изображаются в той пози-ции которая соответствует исходному состоянию системы.
Исходной позицией пневмораспределителя считается та, к которой подводятся линии связи, а управляющее воз-действие на распределитель отсутствует. Чтобы предста-вить действие распределителя в другой рабочей позиции необходимо мысленно передвинуть данную позицию на место исходной, оставляя линии связи в прежнем положении.
Присоединительные отверстия распределителей обо-значаются цифрами: подвод сжатого воздуха- «1», выходные - «2»,«4» (к потребителю), сливные - «3», «5» (сброс в атмо-сферу), управляющих сигналов - «12», «14».
«12» в результате подачи управляющего сигнала рас-пределитель переключается в позицию, в которой канал «1» соединяется с выходом «2».
«14» - в результате подачи управляющего сигнала рас-пределитель перемещается в позицию в которой канал «1» соединяется с выходом «4».
Подвод сжатого воздуха от сети к каждому аппарату по-казывается условным обозначением (равносторонний тре-угольник, направленный вершиной к распределителю).
Для лучшей наглядности сливные отверстия изобража-ются треугольником с вершиной, направленной от распре-делителя. Если сливное отверстие обладает возможностью присоединения, основание треугольника отделяется от условного обозначения распределителя вертикальной чер-той. Если такой возможности нет основание треугольника прилегает к условному обозначению распределителя.
Число внешних линий и позиций, а также характер управления (одностороннее или двухстороннее) определя-ют схему исполнения пневмораспределителя.
